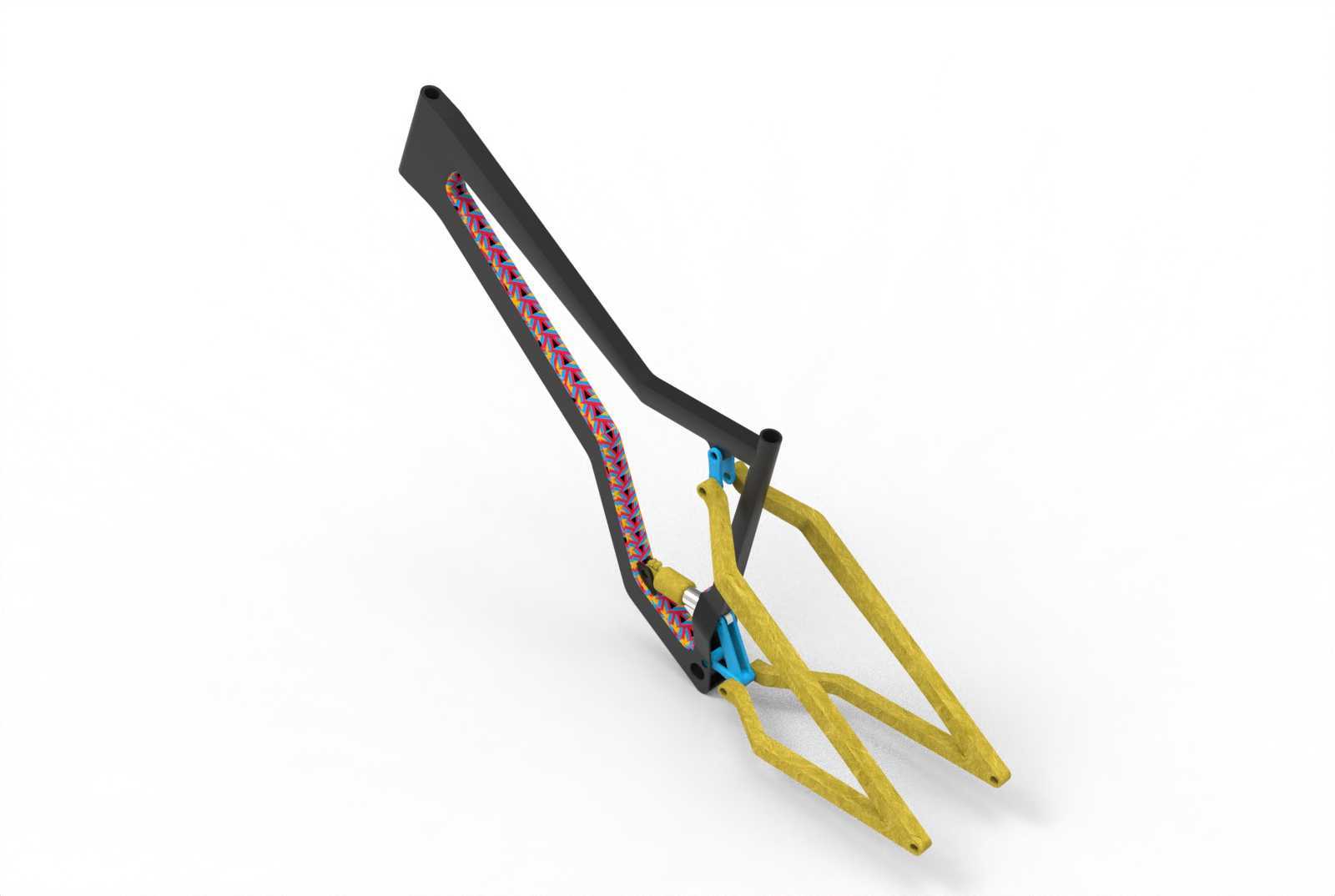

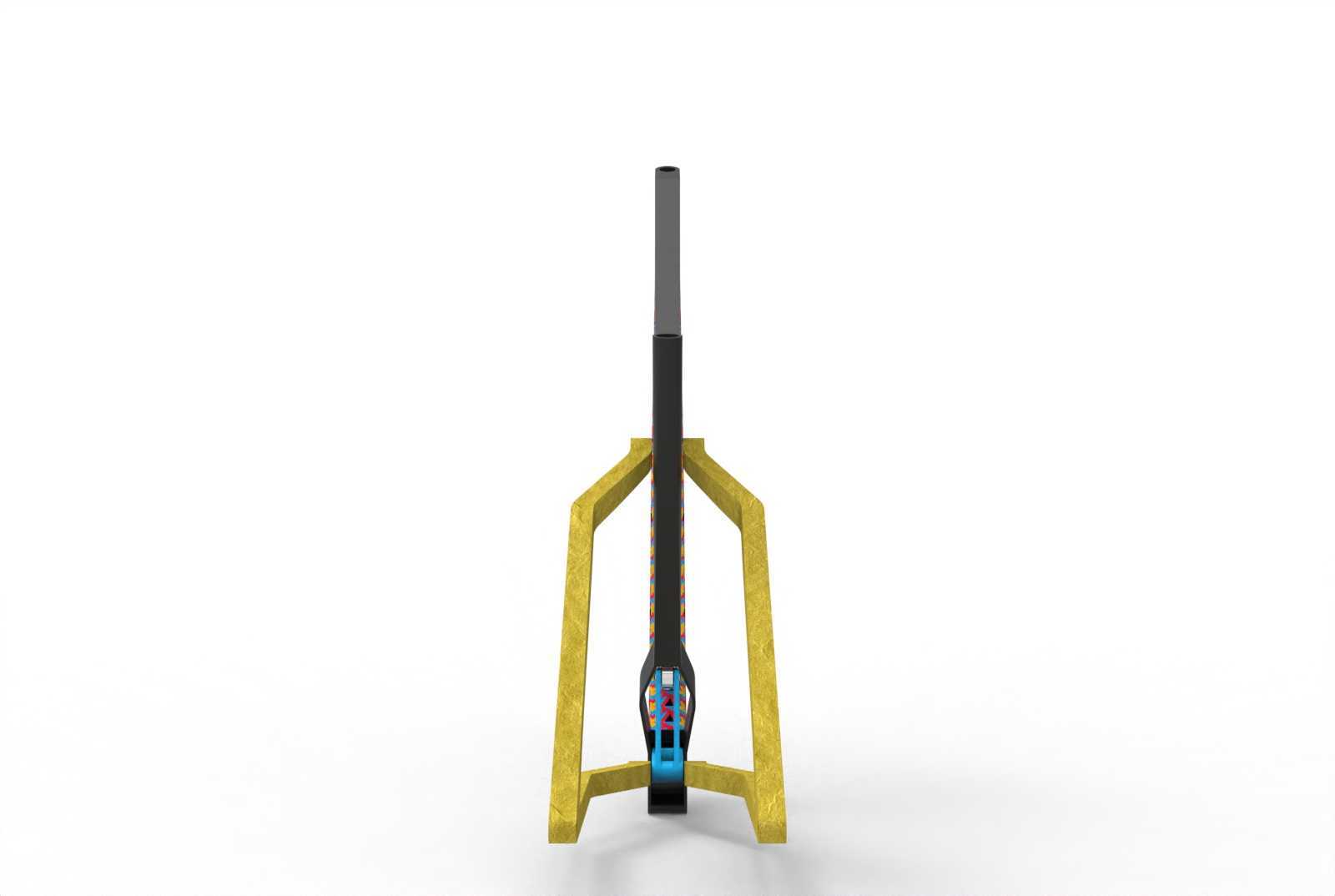

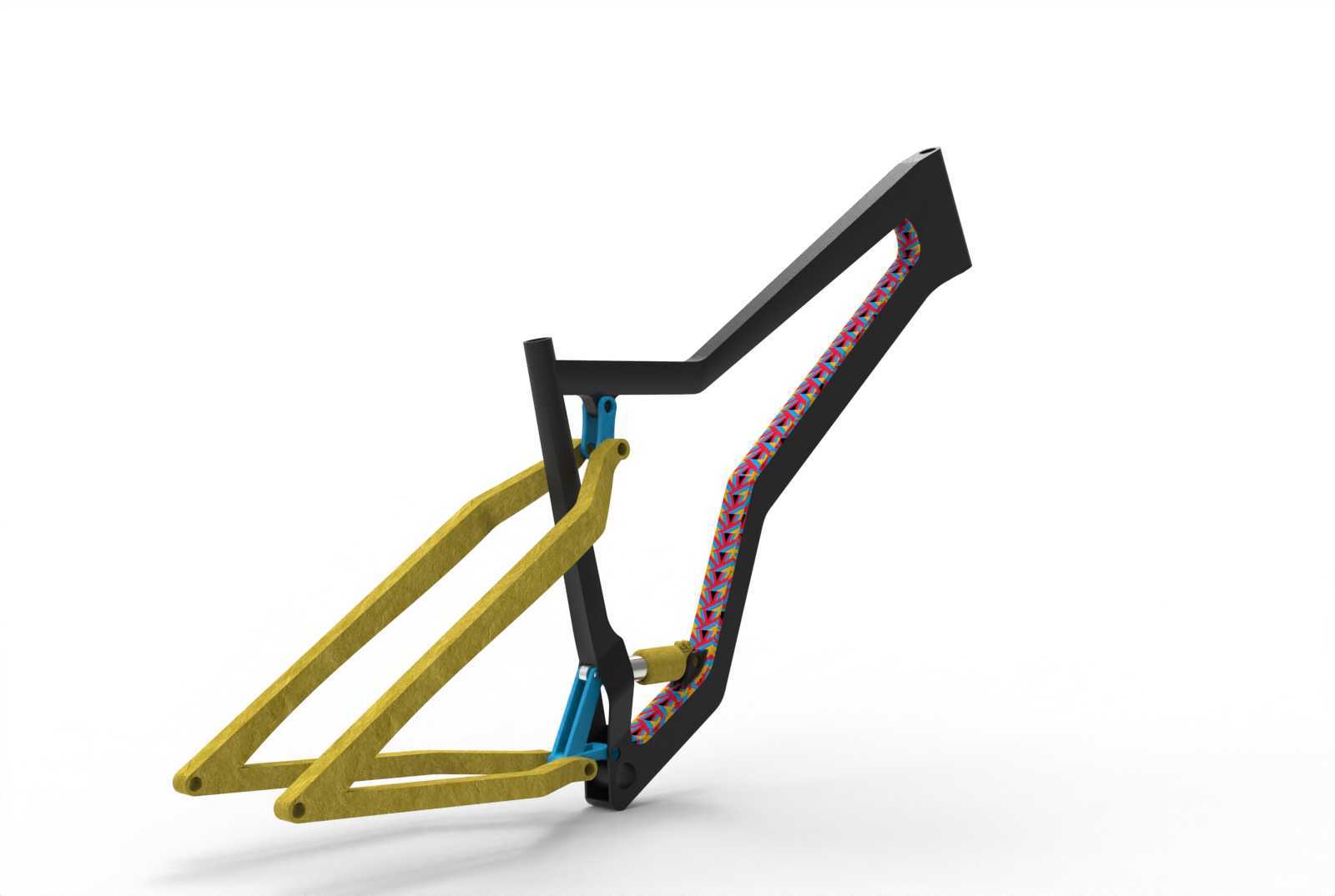

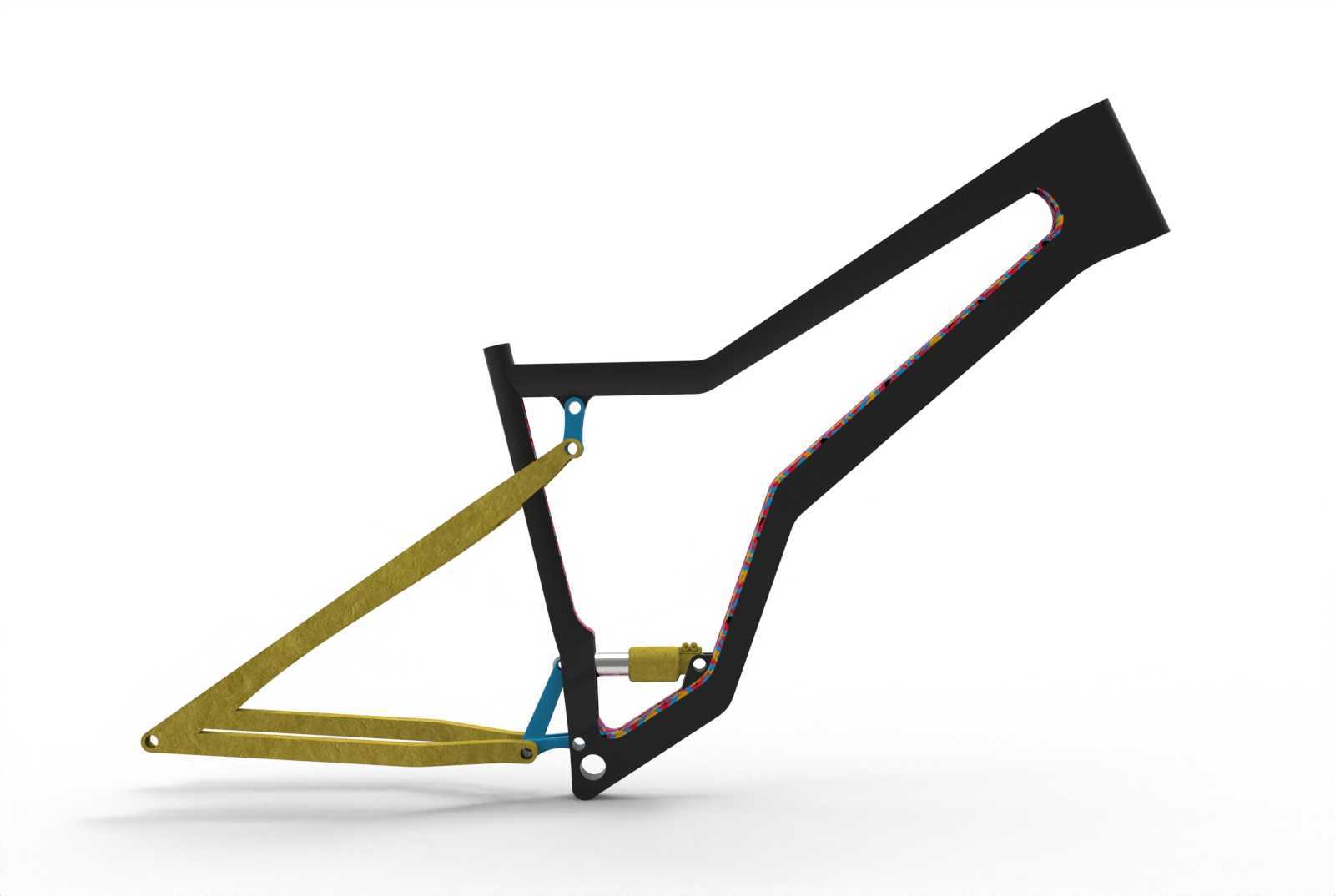

山地自行车全地形越野底盘车架结构

　　这套山地自行车底盘结构，核心面向非铺装路面越野骑行场景设计，覆盖林道穿越、速降竞技、郊野长途骑行等多种使用工况，作为整车的核心承载基体，需要承接骑行者体重、路面冲击载荷、传动系统拉力以及转向力矩的多重作用，是决定整车骑行稳定性、操控灵敏度与结构可靠性的核心部件。从结构布局来看，该底盘采用分体式三角桁架构型，前三角与后摇臂通过枢轴结构连接，预留了减震器的安装位，能够在车轮受到路面凸起冲击时，通过后摇臂绕枢轴的摆动压缩减震器，将刚性冲击转化为弹性阻尼吸能过程，避免冲击力直接传递到骑行者上半身，同时减少车架焊缝处的应力集中风险。

　　前叉安装位采用标准的山地车舵管配合尺寸，兼容主流的直管或锥管前叉安装，头管角度经过适配调整，在保证转向灵活性的同时，避免高速下坡时出现车头抖动的问题。五通位置采用压入式安装接口设计，能够匹配主流的山地车曲柄组与中轴规格，安装边界预留了足够的牙盘转动空间，不会出现曲柄与车架干涉的情况，同时五通区域做了局部加厚处理，应对踩踏时的交变扭矩载荷，避免长期使用后出现五通变形、异响等问题。后叉端采用开式 dropout 结构，兼容快拆与桶轴轮组的安装需求，开档尺寸符合山地车轮组的通用标准，不需要额外改装即可适配不同规格的后轮组件，同时后叉腿的弧度设计预留了宽胎安装空间，能够支持大颗粒越野轮胎的装配，满足复杂路面的抓地力需求。

　　设计过程中优先考虑了载荷传递路径的合理性，从后轴受到的冲击载荷，一部分通过后摇臂传递到减震器安装座，另一部分通过枢轴分散到主车架的下管与立管区域，主车架的管型采用变截面设计，在应力集中的头管、五通、减震器安装座区域做了局部补强，而在低载荷区域适当优化结构重量，兼顾强度与轻量化需求。管线走线位预留了内走线通道，能够将变速、刹车管线隐藏在车架内部，既减少了户外骑行时泥水、砂石对管线的磨损，也能避免管线外露勾挂树枝等障碍物，提升复杂路况下的通行可靠性。座管安装位采用标准口径设计，兼容不同长度的升降座管安装，满足越野骑行时快速调整座高的需求，座管夹位置做了防滑处理，避免剧烈颠簸时出现座管下滑的问题。

　　从安装边界来看，整车的轴距设定兼顾了爬坡时的重心分布与下坡时的稳定性，后下叉长度经过优化，既不会因为过长导致爬坡时重心过于靠后出现前轮抬升打滑，也不会因为过短导致高速下坡时车尾过于灵活难以操控。主车架的立管角度适配越野骑行的踩踏姿态，能够保证站立摇车时的发力效率，同时减少长时间骑行的腰部疲劳。所有安装孔位的位置度公差都控制在机械加工的合理范围内，保证各配件装配时不需要额外锉修即可顺利安装，枢轴位置采用了双轴承配合结构，减少后摇臂摆动时的框量，提升减震动作的顺滑度。针对越野场景常见的侧向载荷，后摇臂采用了双三角对称结构，在过弯受到侧向力时能够保持结构刚度，不会出现后叉形变导致轮组偏摆、蹭刹车碟片的问题。车架的焊接区域都做了应力释放设计，避免长期交变载荷下出现焊缝开裂的问题，所有外露的安装接口都做了倒角处理，避免装配时割伤线管或者骑行者肢体。这套结构在设计时充分考虑了山地骑行的实际工况，没有过度追求极致轻量化而牺牲结构冗余，在保证足够强度应对飞坡、落差冲击的前提下，尽可能优化了结构重量分布，让整车的重心更靠近中心位置，提升操控时的跟手度。
