山地车带避震结构车架设计

　　这套山地自行车车架结构，针对非铺装路面越野骑行场景开发，核心作用是承接骑行者全部载荷，同时整合前后轮安装点位、传动系统挂载位、转向组件接口与避震缓冲单元，在颠簸林道、山地坡道、碎石路面骑行过程中，通过后置弹簧阻尼结构过滤路面传递的高频冲击，避免刚性车架直接将震动传导至骑行者腰胯部位，同时在飞跃落地、过坎冲击时分散应力，避免车架管材出现应力集中开裂问题。

　　从实际使用维度来看，常规硬尾山地车架仅依靠前叉避震吸收前轮冲击，后轮遭遇凸起石块、坑洼落差时，震动会直接沿后平叉传导至座管位置，长时间越野骑行极易造成手部、腰部疲劳，而后置全避震结构的车架，在后轮遭遇冲击时，后摇臂会绕主转轴产生受控摆动，搭配弹簧阻尼器压缩行程消耗冲击动能，既可以让后轮始终贴附起伏路面，提升轮胎抓地力，也能大幅降低车架整体受到的峰值载荷，适配林道穿越、轻度速降、山地休闲越野等多种骑行场景。

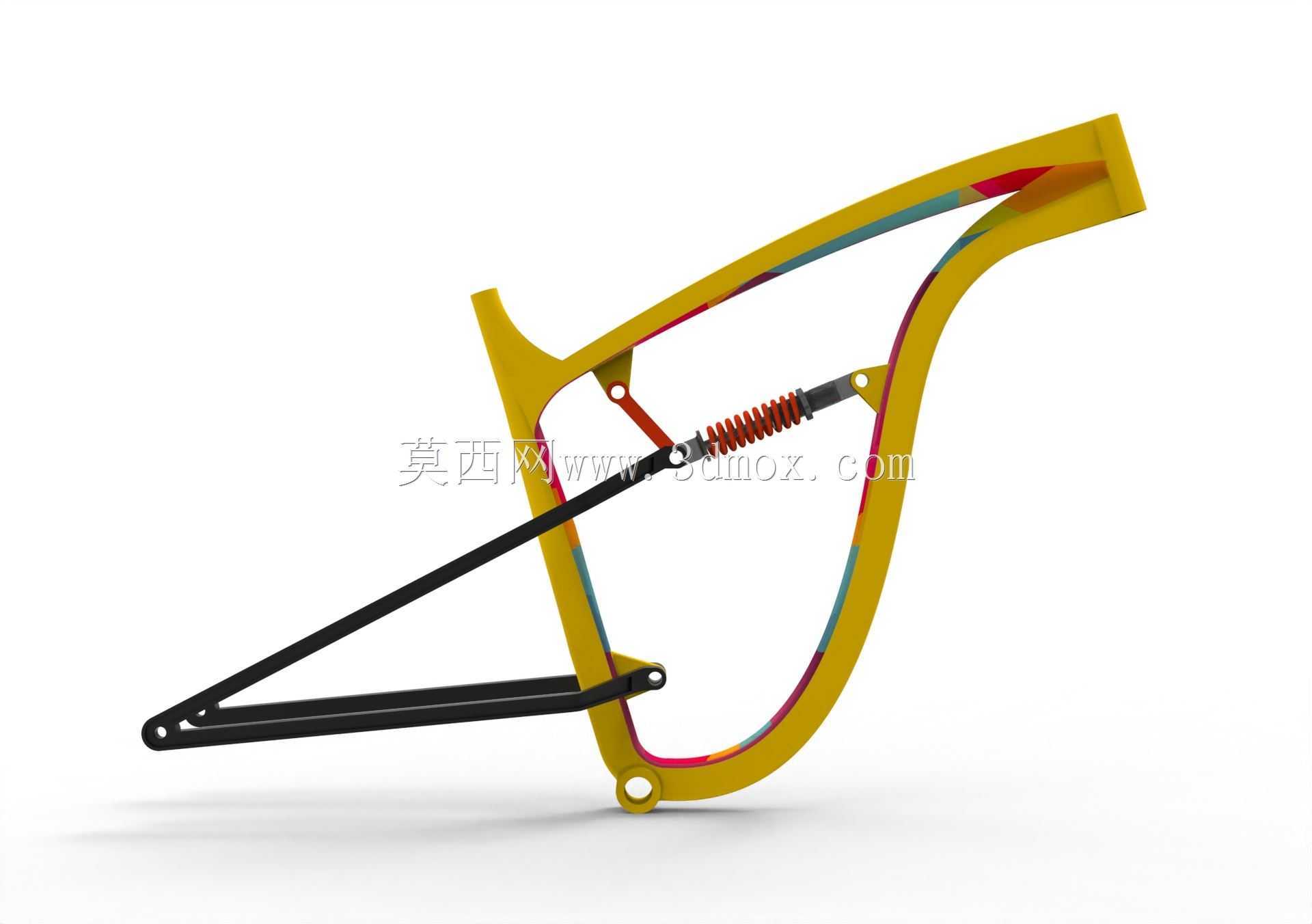

　　结构设计层面，这套车架采用分体式三角布局，主体承载框架由异型管材拼合构成主三角区域：头管位置预留标准碗组安装孔径，用于装配前叉舵管与车把转向组件；上管、下管采用变截面异型轮廓，在头管与中轴衔接位置做加宽加厚处理，这两个区域是骑行过程中载荷交变最频繁的位置——转向时侧向力、踩踏时的拉力、落地时的冲击力都会在此处交汇，加宽截面可以在不额外增加过多管壁重量的前提下提升截面惯性矩，提升整体抗扭、抗弯刚度。中轴位置预留统一规格的五通安装孔位，用于装配牙盘、曲柄与中轴轴承，是整车踩踏动力输出的核心基准点位。

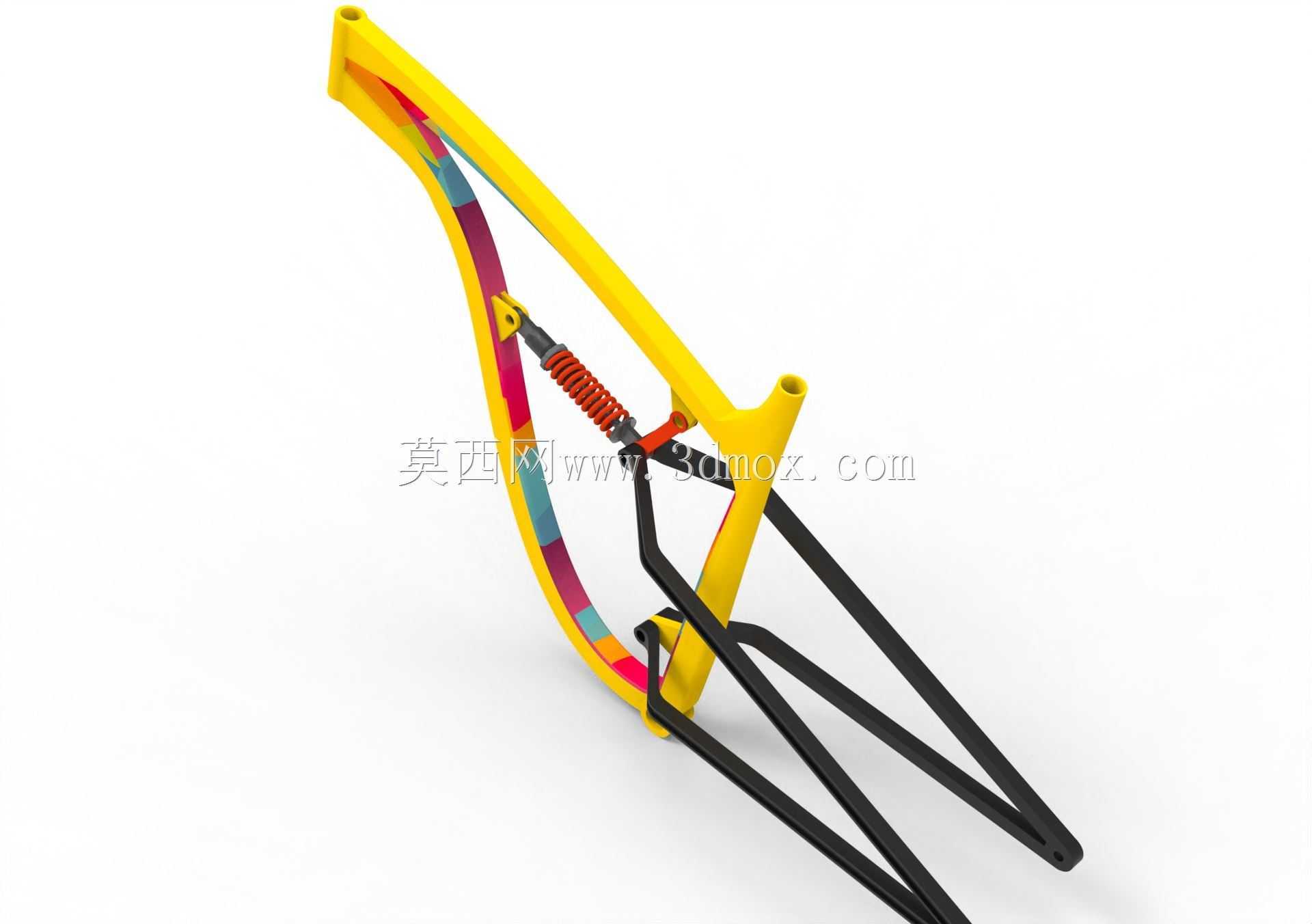

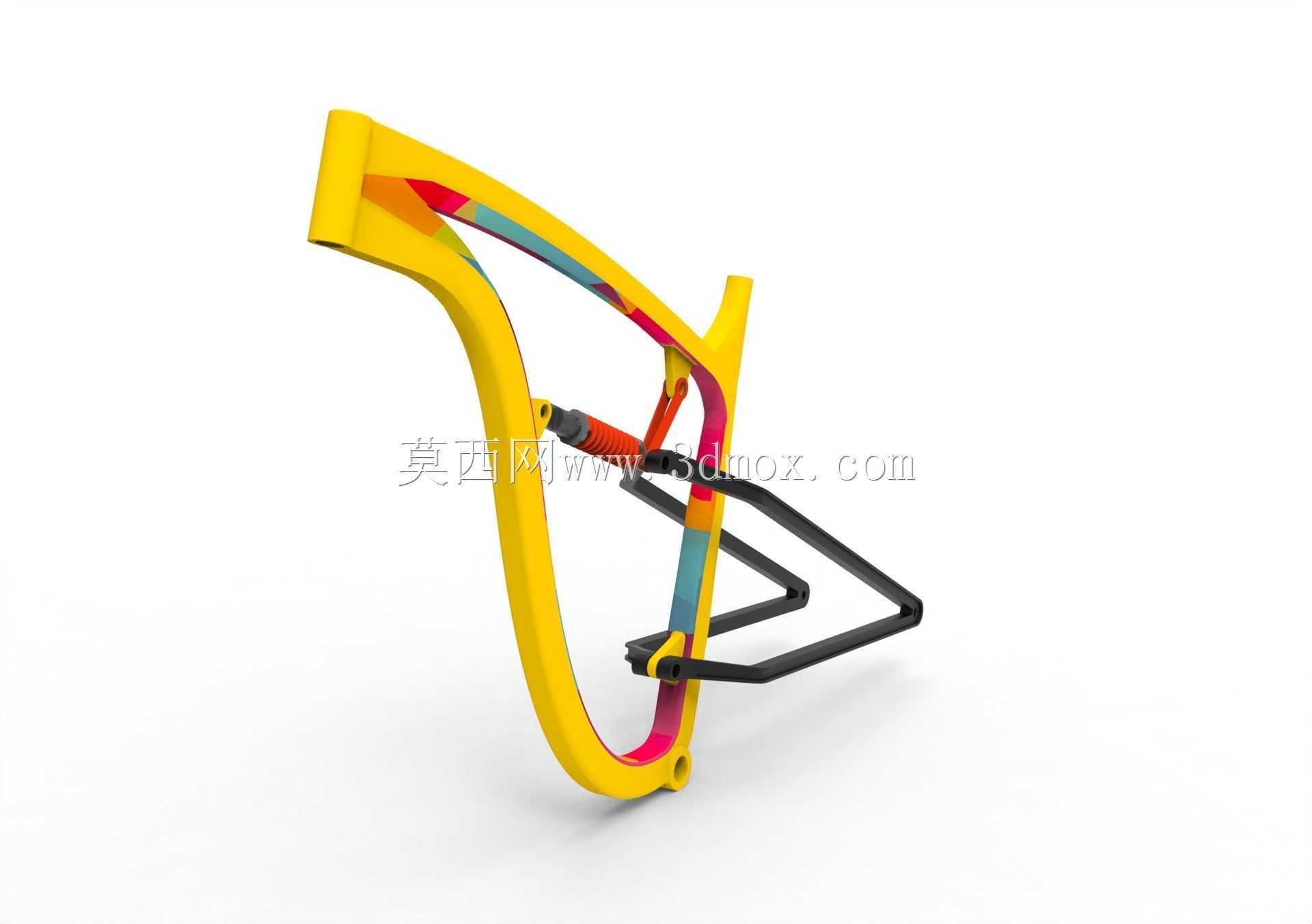

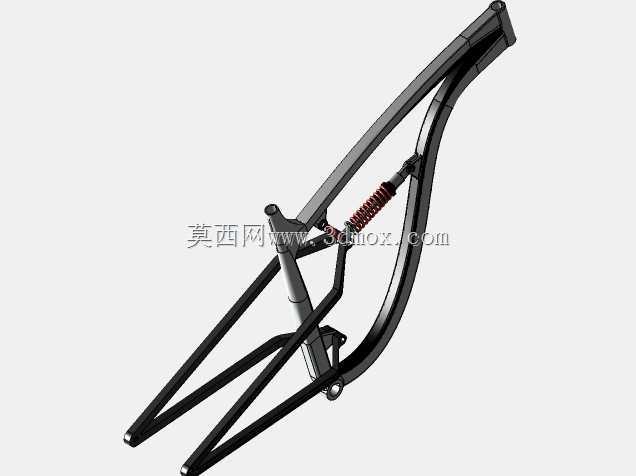

　　后摇臂部分采用双平行杆式结构，后端两侧预留后花鼓同轴安装孔，孔位同轴度需要严格控制，否则后轮装配后会出现偏摆、碟刹摩擦片蹭碟的问题；后摇臂前端通过旋转转轴与主车架衔接，转轴位置配置耐磨衬套，承受后摇臂往复摆动过程中的径向载荷，避免长期使用后出现框量异响。避震阻尼单元斜向布置在主车架立管与后摇臂之间，两端分别通过鱼眼关节轴承与车架、摇臂连接，弹簧预压行程、阻尼阻尼力可以根据骑行者体重、骑行路面硬度进行调整，关节轴承的自对齐特性可以抵消车架焊接、装配过程中产生的微小位置偏差，避免避震器工作过程中受到侧向弯折力，延长阻尼元件使用寿命。

　　安装边界方面，车架头管采用通用山地车标准碗组规格，可适配常规直管、锥管越野前叉；后花鼓开档尺寸匹配主流山地车轮组安装宽度，碟刹安装座预留标准国际通用卡钳固定孔位，可兼容不同尺寸的刹车碟片；座管位置采用标准圆管孔径，适配不同管径的升降座管与常规座杆；车架上预留的水壶架安装孔、变速走线孔位，都按照通用山地车配件布局设置，不需要额外改装即可装配市面主流的变速套件、刹车组件、轮组与传动零件。建模过程中所有管材衔接位置都做了平滑过渡处理，还原实际焊接工艺中焊道填充的应力分散形态，避免尖锐转角造成的应力集中，各活动转轴的配合间隙、避震器的运动行程都做了干涉校验，确保后摇臂全行程摆动过程中不会与车架主体、轮胎、传动链条发生运动碰撞，结构完全符合山地车实际装配与使用的工程要求。
