交错轴锥齿轮组动力传递结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1070898
  • 交错轴锥齿轮组动力传递结构设计
  • 交错轴锥齿轮组动力传递结构设计

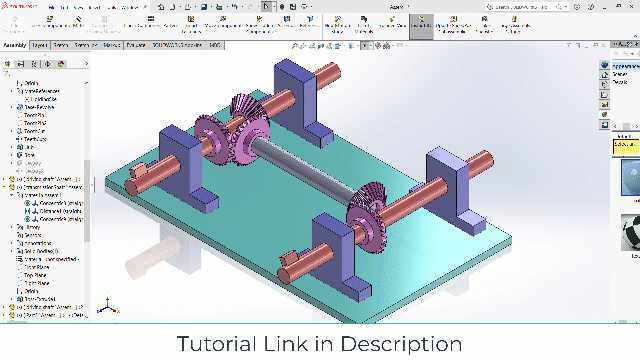

  从实际安装边界来看,整套传动组件固定在一块矩形安装基板上,输入轴与两路输出轴均通过带安装座的轴承座实现支撑,轴承座采用凸台定位结构,直接通过螺栓锁紧在基板上,不需要额外加工复杂的定位槽,安装时仅需要保证各轴的轴线交点与锥齿轮的节锥顶点重合,即可保证啮合精度,降低现场装配的调校难度。设计过程中优先考虑了传动平稳性需求,锥齿轮的齿形采用标准渐开线锥齿设计,啮合重合度控制在1.2以上,可有效降低传动过程中的冲击与噪音,适配中低速、中等载荷的动力传递场景,输入转速不超过1500rpm时,传动效率可保持在94%以上。这套锥齿轮动力传动结构,主要面向需要实现空间交错轴动力换向传递的工业场景,在阀块配套的小型动力调节单元、轻工设备的进给传动模块、小型实验台的动力分流结构中都能适配。整套结构采用三组锥齿轮啮合的布局,将单路输入动力通过中间轴分流为两路垂直方向的输出,可同时驱动两个执行端完成同步动作,相比单组锥齿轮仅能实现单路换向的结构,能在紧凑安装空间内完成多轴动力分配,减少额外传动部件的布设。

  轴系设计上,三根传动轴均采用阶梯轴结构,轴肩位置对锥齿轮、轴承内圈实现轴向定位,轴端采用轴用挡圈完成轴向锁紧,避免传动过程中齿轮出现轴向窜动,保证啮合间隙稳定。轴承选用深沟球轴承,可同时承受径向载荷与少量轴向载荷,适配锥齿轮啮合时产生的轴向分力,不需要额外增设推力轴承,进一步压缩了整体结构的占用空间。安装基板的厚度根据轴系跨距做了对应加强,轴承座安装位置的基板背面没有布设其他结构,可直接贴合设备的安装基面,通过基板四角的安装孔完成整体固定,不需要额外设计转接支架。

  在实际应用中,这套结构可直接配套在小型流体阀块的调节机构上,通过单路动力输入同时驱动两个阀芯完成同步开度调节,也可用于小型自动化设备的工位切换传动,将水平方向的电机动力转换为两个垂直方向的输出动力,驱动工位完成旋转与进给动作。设计时特意将中间轴的布设高度做了抬升,避免两路输出轴的传动部件出现运动干涉,各轴的伸出端长度预留了足够的联轴器安装空间,可根据实际需求配套刚性联轴器或者弹性联轴器,适配不同的动力源与执行端连接需求。齿轮与轴的连接采用平键周向定位,装配时可通过调整轴上齿轮的轴向位置,微调锥齿轮的啮合侧隙,补偿零件加工带来的尺寸误差,不需要额外加工调整垫片即可完成侧隙调校,降低了零件加工的精度要求,控制整体制造成本。

  整套结构的运动部件没有外露的尖锐边角,所有齿轮啮合位置都预留了足够的防护罩安装空间,后期配套安全防护结构时不需要改动原有传动布局,可直接在基板上安装防护罩壳,满足工业设备的安全防护要求。在载荷适配方面,这套结构可传递的额定扭矩根据齿轮模数确定,常规模数1.5的锥齿轮配置下,单路输出可传递的额定扭矩可达5N·m,完全满足小型调节机构、轻工进给单元的动力需求,如果需要适配更大载荷,仅需要同比例放大齿轮模数与轴径尺寸,整体安装布局不需要做大幅调整,具备较好的设计延展性。
