锥台结构多流道压缩设备核心构件

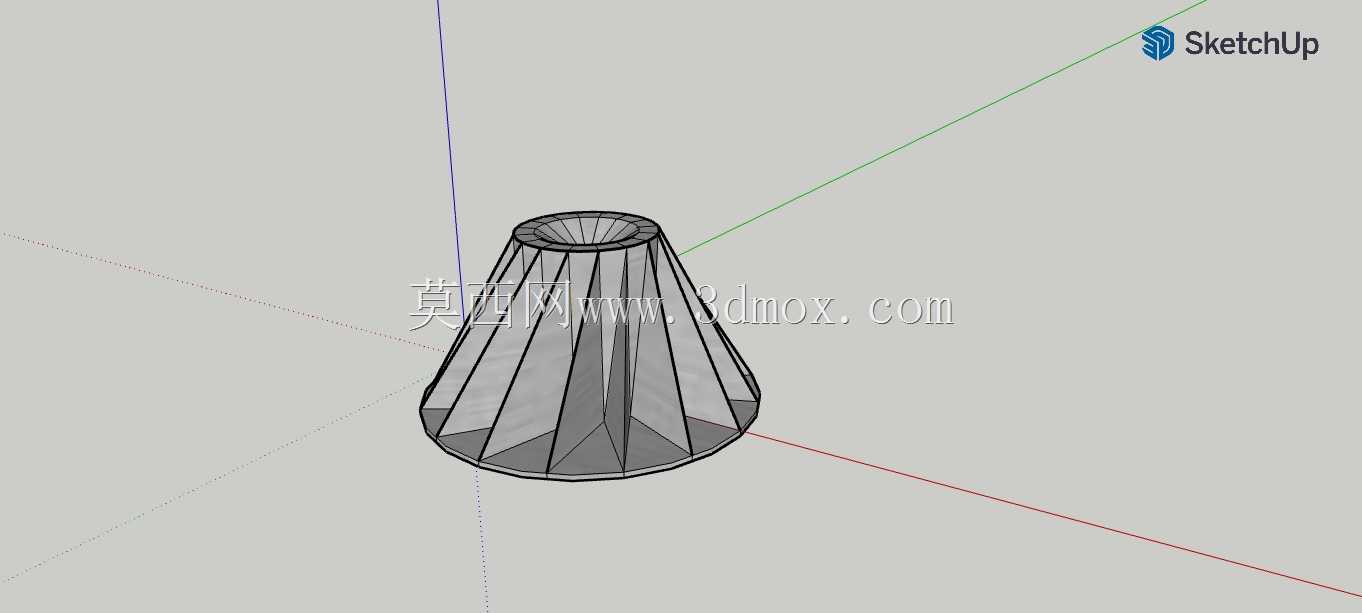

　　在小型气源处理、低压流体输送、实验台气动系统搭建这类场景里，压缩部件的流道均匀性直接决定了输出气压的稳定性，不少入门级压缩构件常出现周向出气不均、局部紊流导致的压力脉动问题，这款锥台构型的压缩构件就是针对这类痛点做的迭代优化。从结构上看，整体采用上窄下宽的截顶圆锥构型，周向均匀分布的多道纵向导流棱，把内部腔体分隔成独立的渐变截面流道，流体从下端大口径端进入后，会顺着流道的收窄趋势逐步被压缩，导流棱的存在避免了流体在腔体内形成无规则旋流，每一道流道的截面收缩率都经过反复调整，保证周向各位置的流体压缩比一致，不会出现局部压力过高或者过低的情况。

　　做这类构件设计的时候，首先要卡准安装边界，下端大直径法兰边是主要的安装定位面，需要和上游的进气腔体做同轴配合，配合面的平面度公差要控制在0.1mm以内，避免安装后出现漏气泄压的问题；上端小直径端是压缩后流体的出口，需要对接后续的稳压腔体或者输气管路，接口的同轴度相对于下端安装面的跳动不能超过0.08mm，否则会导致后续管路对接出现偏载，长期运行容易出现密封件磨损。设计过程中没有采用复杂的曲面造型，所有导流棱的棱边都做了R2的圆角过渡，一方面是减少流体经过棱边时的阻力损失，提升压缩效率，另一方面也避免应力集中，在长期承受交变气压载荷的时候，不会在棱边位置出现疲劳裂纹。

　　实际应用中，这类构件可以适配小型无油压缩机的压缩级，也可以用在通风系统的风压增压段，相比直筒型的压缩构件，锥台构型的压缩过程更平缓，流体的压力上升梯度更均匀，不会出现突然压缩导致的流体温升过高的问题，对于输送对温度敏感的气体场景也能适配。安装的时候需要注意，构件的轴向安装间隙要预留3-5mm的热膨胀量，因为连续运行过程中气体压缩会产生一定热量，构件会出现微小的轴向伸长，如果安装时没有预留间隙，会导致两端配合面出现挤压变形，破坏密封性能。周向的导流棱数量是经过流场仿真验证的，数量过少会导致单道流道过宽，流体在流道内容易出现横向窜流，影响压缩效率；数量过多则会增加构件的整体重量，同时减小单道流道的有效通流面积，反而会提升流阻，降低整体的输出流量。构件的壁厚采用等强度设计，下端因为承压更高，壁厚比上端厚1.5mm，既保证了整体的结构强度，又尽可能控制了构件的自重，不会给安装端带来额外的载荷负担。

　　在做三维建模的时候，先绘制上下两个端面的基准圆，确定整体的锥度参数，再按照周向均布的方式绘制单道导流棱的截面轮廓，通过沿锥面母线放样的方式生成单道棱体，再做周向阵列，最后和内外锥面做布尔合并，所有的结合位置都做了圆角过渡处理，避免建模过程中出现尖锐的几何边，给后续的加工或者3D打印带来不必要的麻烦。这类构件如果用于食品级的气源场景，建模时还要注意内壁的光滑度要求，所有流道内壁的表面粗糙度要达到Ra1.6以上，避免积尘或者滋生细菌，设计时就把内壁的拔模斜度控制在1度以内，方便后续做表面抛光处理。针对不同的应用场景，只需要调整上下端面的直径比和导流棱的高度，就可以适配不同压缩比的需求，不需要重新做整体的架构调整，具备一定的参数化改型空间，能缩短同系列产品的设计周期。
