200L容积移动式活塞空气压缩机结构

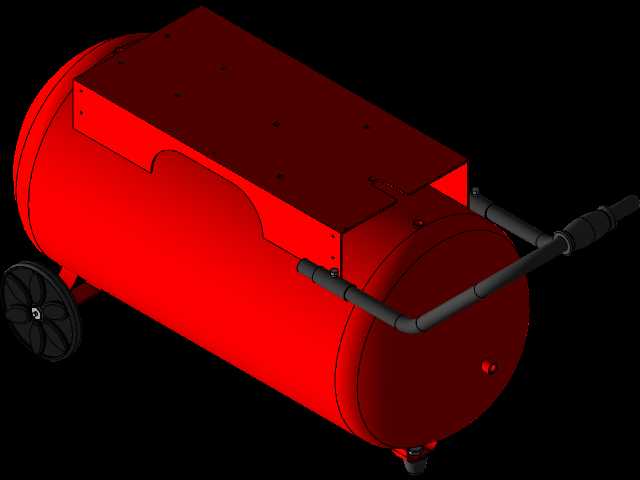

　　这款200L规格的活塞式空气压缩机，核心定位是为中小型作业场景提供稳定的压缩空气气源，常见于汽修门店的轮胎充气、气动扳手供能，家装现场的射钉枪、喷漆枪动力供给，小型机加工车间的气动夹具、吹扫工位气源配套，也可作为流动维修作业的随车气源使用，覆盖0.7-1.0MPa常用压力区间的气动工具供能需求。整机采用卧式储气罐作为承载基体，所有动力、压缩、防护组件均集成安装在罐体上方，底部配置两个定向脚轮与前端支撑结构，单人即可推动转移作业点位，适配多工位轮换的作业需求，无需固定安装基础，落地接通电源即可投入使用。

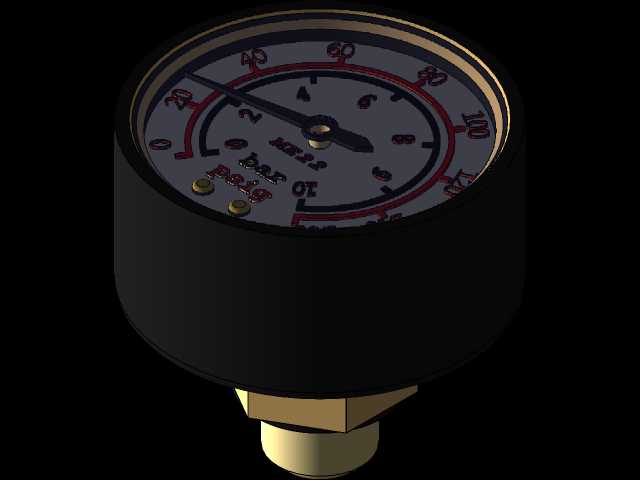

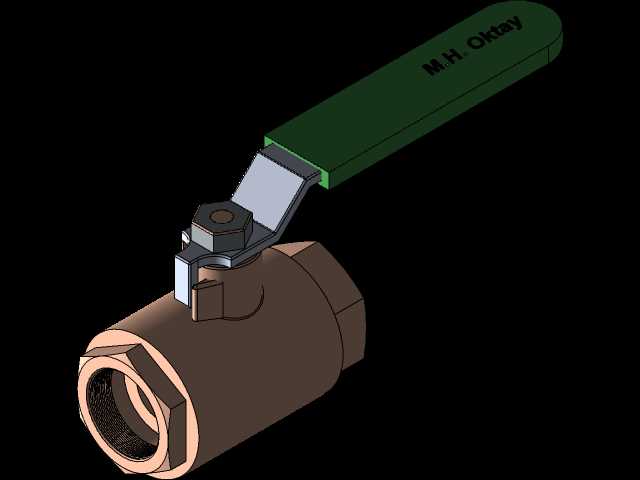

　　从结构设计逻辑来看，罐体作为核心承压部件，采用圆柱形封头焊接结构，容积200L的设计平衡了气源缓冲能力与整机移动灵活性，既可以储存足够的压缩空气平抑活塞往复做功带来的压力波动，避免气动工具工作时出现压力骤降的问题，也不会因为罐体过大导致整机重量超标、移动困难。罐体上预留了排水阀接口、压力表安装位、出气快接接口，排水阀设置在罐体底部最低位置，方便日常运维时排出罐内积存的冷凝水，避免罐体内部锈蚀；出气接口沿罐体侧面延伸布置，预留了足够的快接操作空间，连接气管时无需探入设备内部。

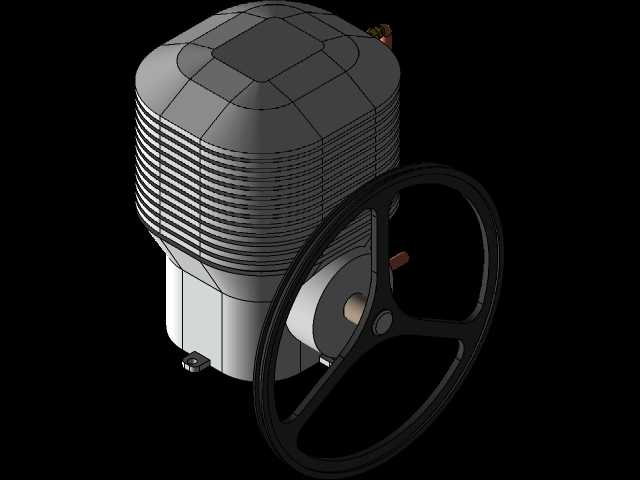

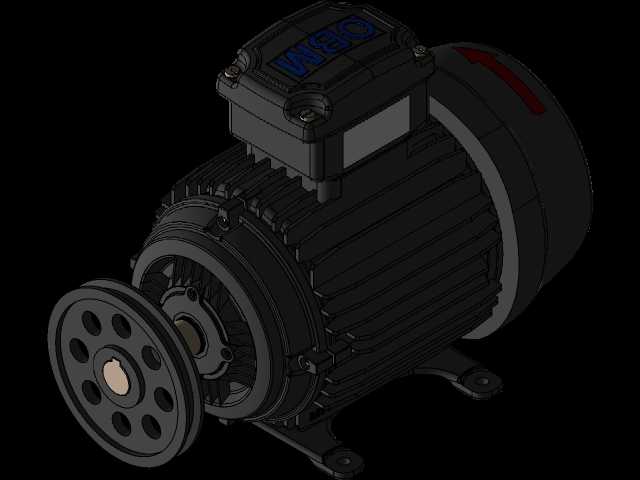

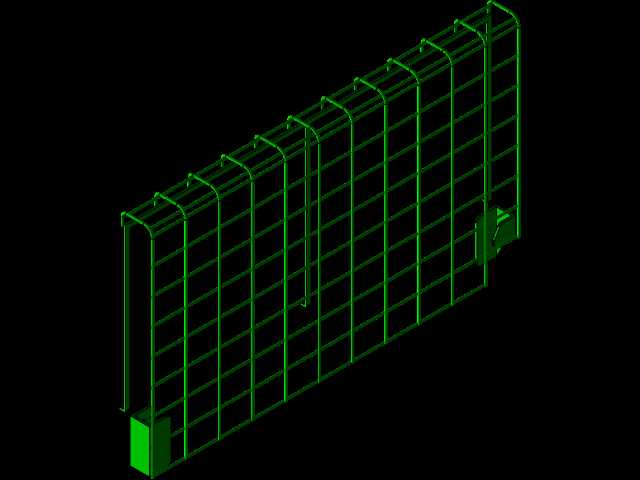

　　压缩单元采用单缸活塞式结构，缸体外置散热鳍片，配合皮带轮端的飞轮自带的风叶结构，在设备运行时可以形成定向气流带走缸体压缩过程产生的热量，无需额外配置散热风机即可满足连续作业的散热需求。动力传递采用皮带传动结构，电机与压缩缸体平行布置在罐体上方的安装支架上，通过三角带传递扭矩，外侧设置整体式网格防护网，既可以避免人员误触运转的皮带轮与飞轮造成机械伤害，网格结构也不会阻挡散热气流通过，防护网采用快拆固定结构，日常维护更换皮带时无需拆卸大量结构件即可完成操作。整机的安装边界充分考虑了移动作业的通过性需求，整体宽度控制在常规门洞通行尺寸范围内，长度方向预留了推手安装位，扶手高度符合人体工程学推力施力角度，移动时无需过度弯腰即可操控方向。

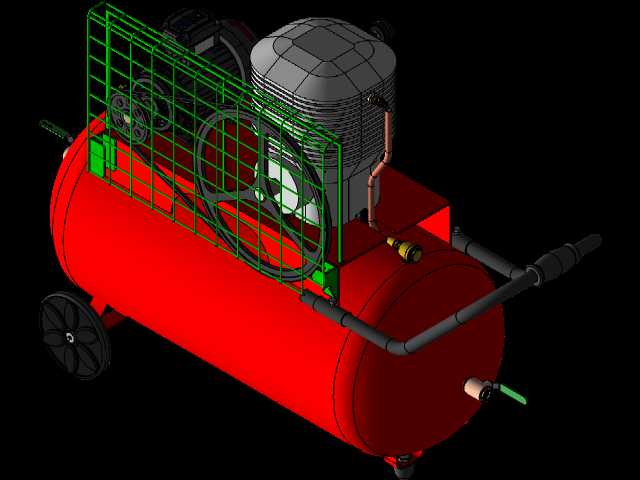

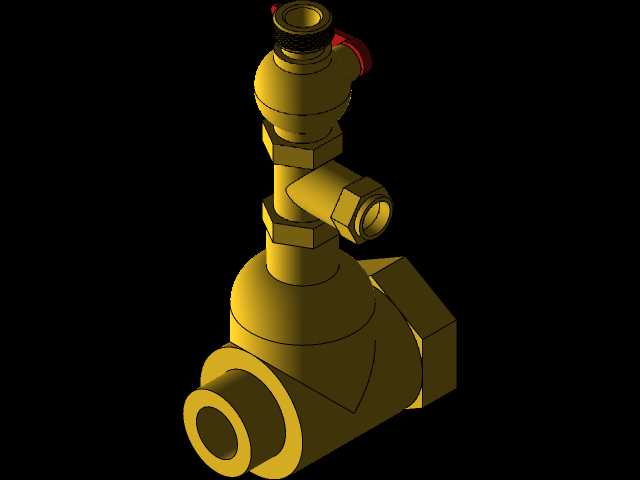

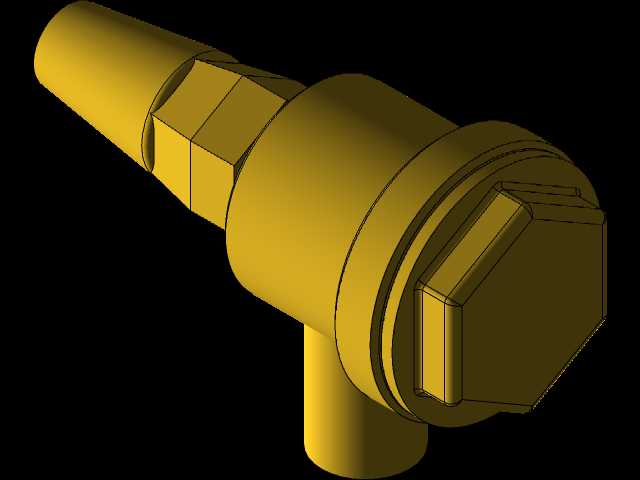

　　所有管路连接采用硬管弯折定型，沿罐体与支架的轮廓布置，避免管路突出整机轮廓造成移动时的磕碰，铜管与钢管的连接位置采用密封接头，减少长期震动带来的泄漏风险。电气控制单元集成在电机侧方的防护盒内，设置压力开关实现自动启停，当罐内压力达到设定上限时自动切断电机电源，压力低于下限时自动启动补压，无需人工值守操作，降低了日常使用的操作复杂度。从建模细节来看，该结构完整还原了脚轮的安装支架、防护网的网格筋条、缸体的散热鳍片、管路的弯折走向、皮带轮的轮槽结构，甚至罐体表面的排水阀、出气接头的细节都做了对应还原，可作为空压机结构设计、气动系统配套选型时的参考模型，也可用于汽修实训、气动设备教学的演示素材，帮助设计人员直观理解移动式活塞空压机的结构布局与部件安装逻辑，在进行同类产品改型设计时，可以直接参考其部件布置的空间避让思路，优化自身设计的结构紧凑度与运维便利性。
