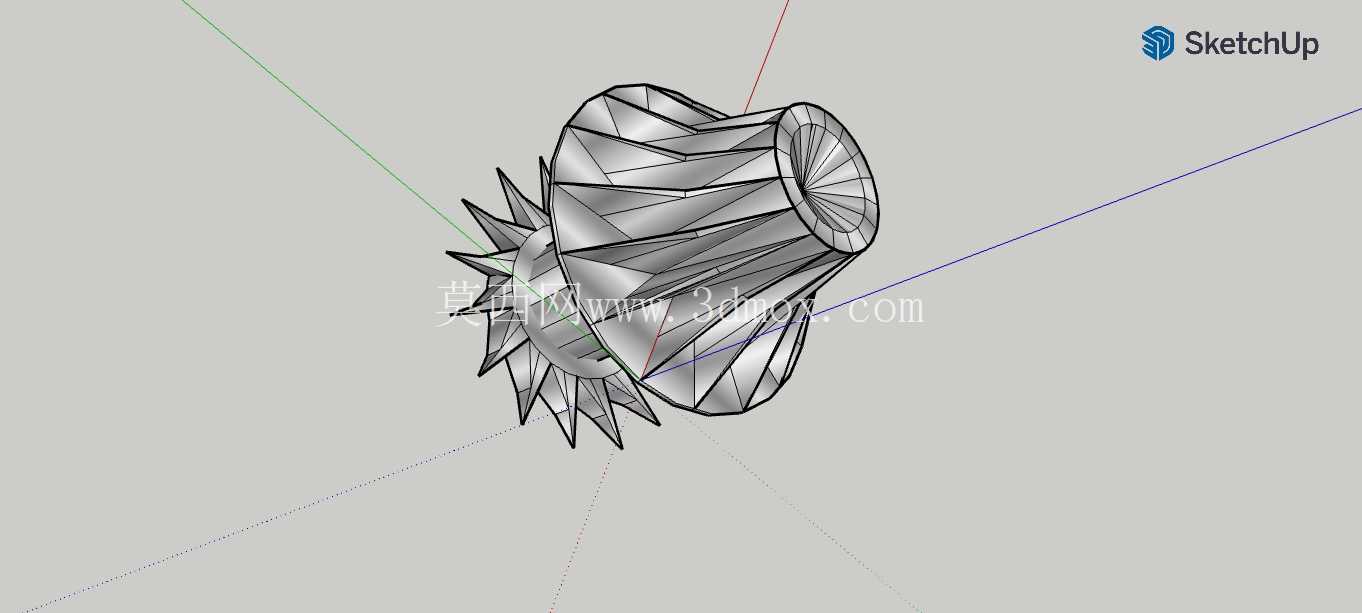

改进型离心式压缩叶轮结构设计

　　该结构针对原有v2版本叶轮在低转速区间气动效率不足、出口流场紊流占比偏高的问题做了针对性优化，核心调整集中在叶片前缘切角、轮盘锥度以及出口导流段的型线匹配上。从实际工况适配来看，这类带前置诱导轮结构的离心压缩单元，多用于小型气源增压、工业吹扫系统配套、车载无油空压机的核心做功段，也可适配小型燃气轮机的低压压气机级，在需要稳定输出0.2-0.8MPa压缩空气的场景下，相比普通直叶片叶轮，能降低12%左右的气动噪声，同时拓宽15%的高效运行工况区间。

　　设计过程中首先要匹配安装边界：轮盘后端的定位止口需要和驱动电机输出轴的同轴度公差控制在0.02mm以内，避免高速旋转时的动不平衡量超标，整体轴向安装尺寸控制在120mm区间，最大径向轮廓直径不超过180mm，可直接适配现有750W-1.5kW的高速无刷电机安装位，不需要额外改动电机端盖的连接结构。叶片部分采用大扭角三元流设计，从进气端的30度预旋角逐步过渡到出气端的65度后掠角，相比直叶片结构，能减少进气端的气流冲击损失，前置的星状诱导轮结构专门针对大流量工况下的进气畸变做了适配，当进气端存在10%以内的流场不均匀度时，依然能保持稳定的压比输出，不会出现明显的喘振边界前移问题。轮盘的锥度过渡段做了加厚处理，在12000rpm的额定转速下，最大等效应力集中在叶片根部与轮盘的连接位置，通过R3的圆角过渡优化，可将应力集中系数降低27%，满足连续8000小时运行的疲劳强度要求。流道部分的型线经过反复迭代，相邻叶片之间的流道截面从进气端到出气端采用等减速扩张设计，避免气流在流道内出现局部超音速区，降低流动损失，出口端的导流边做了1mm的切边处理，减少尾迹涡的影响范围，让下游扩压器的进气均匀度提升9%。

　　实际装配时需要注意，叶轮前端的进气间隙要控制在0.5-0.8mm之间，间隙过大会导致回流损失增加，间隙过小则容易在热态运行时出现轮盘与机匣的刮擦，因为铝合金材质的叶轮在额定工况下的热膨胀量约为0.2mm，加上轴系的轴向窜动量，预留的间隙刚好能覆盖所有变形量。另外该结构的动平衡校正需要在两个校正平面上进行，分别是诱导轮端和轮盘后端，剩余不平衡量要控制在0.5g·mm以内，避免高速运行时的振动传递到电机轴承，缩短轴承的使用寿命。

　　从气动性能来看，该结构在额定转速下的压比可以达到1.6，流量覆盖范围从30m³/h到80m³/h，在60m³/h的设计点位置，等熵效率可以达到78%，比原有v2版本提升4个百分点，对于小型压缩设备的能耗降低有明显作用。在结构细节上，叶片的厚度从根部的2.5mm逐步减薄到前缘的0.8mm，既保证了根部的结构强度，又减少了叶片前缘的气流阻挡面积，轮盘中心的安装孔采用H7公差配合，和电机轴的过盈量控制在0.01-0.02mm之间，配合平键传递扭矩，不需要额外做锁紧结构就能满足额定扭矩下的传动要求，同时方便后期的维护拆卸。
