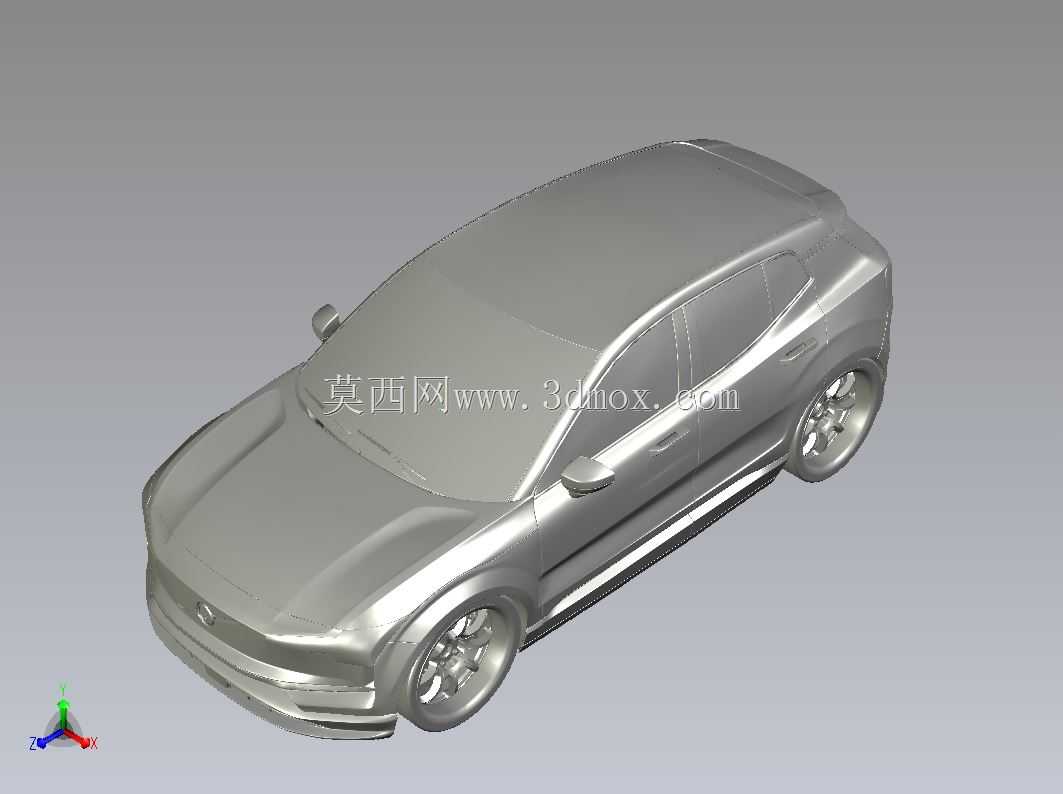

沃尔沃EX30 2024款整车外观曲面数模

在新能源乘用车正向研发流程中，外观曲面数模是衔接造型创意与工程落地的核心载体，这款紧凑型纯电SUV的外观数模，完整覆盖了从外覆盖件曲面连续性校验到总布置硬点校核的全流程应用场景，可用于造型评审阶段的油泥模型逆向参考、总装阶段的外饰件安装边界匹配、空气动力学仿真的基础几何输入，也能为售后改装、文创周边开发提供精准的三维数据支撑。

建模过程中采用曲面设计与实体建模结合的方式，首先基于实车点云数据提取关键造型特征线，包括前脸封闭式格栅的轮廓走向、大灯与前保险杠的衔接棱线、车身侧面的肩线与腰线曲率变化、尾部溜背造型的曲面过渡弧度，所有A级曲面均满足G2连续要求，避免出现光影扭曲的问题，在车门分缝、车窗边框、外后视镜安装座等细节位置，保留了实际量产车的间隙面差设计基准，确保数模与实车装配逻辑一致。

从功能特性来看，该数模完整还原了车辆的外饰功能件布局：前保险杠下部预留了毫米波雷达的安装凹位，侧裙位置还原了实车的空气动力学导流结构，轮拱处的黑色包围曲面与车身主曲面的衔接处做了圆角过渡处理，外后视镜的造型曲面兼顾了风阻优化与视野需求，车顶线条从B柱开始缓慢下滑至尾部扰流板，既保证了后排头部空间，也实现了更低的风阻系数表现。

在安装边界与尺寸控制上，数模严格遵循紧凑型纯电SUV的整车尺寸规范，轴距、前后悬长度、轮距参数均与量产版车型保持一致，车身宽度方向的曲面外凸量控制在总布置要求的范围内，避免出现轮胎转向时与轮拱干涉的问题，车门把手采用隐藏式设计，数模中预留了把手弹出的运动空间，充电口盖板的位置与轮廓也与实车完全匹配，可直接用于充电口开启机构的结构设计参考。

不同于常规的概念车数模，这款数模在细节处还原了量产车的工程化设计特征：前风挡的倾斜角度符合雨刮器的刮刷范围要求，后窗的曲面曲率匹配后雨刮的运动轨迹，轮毂的造型曲面做了等厚处理，可直接用于轮毂的结构强度仿真分析，轮胎的胎面花纹、侧壁标识也做了简化还原，满足整车视觉效果展示的同时，不会占用过多的模型数据量。

在实际工程应用中，该数模可直接导入各类三维软件进行二次开发：如果用于空气动力学仿真，可基于外表面生成流体计算域网格，分析不同车速下的车身风阻系数、升力分布以及气流对后视镜、尾翼的作用效果；如果用于外饰件改装设计，可直接在数模上匹配行李架、侧踏板、包围套件的安装点位，不需要重新扫描实车获取数据；如果用于总布置校核，可将底盘、三电系统的数模与车身数模进行装配，检查各系统之间的间隙是否满足设计要求，避免出现运动干涉问题。

建模过程中对曲面质量做了严格管控，所有大面的曲率变化均匀，没有出现突兀的拐点，在特征棱线位置做了微小的圆角处理，还原实车的冲压工艺特征，避免出现数模上的锐边无法通过钣金冲压实现的问题，前后保险杠的曲面分块也遵循了量产车的注塑工艺要求，分模线位置设置在视觉不易察觉的区域，保证外观的整体性。
