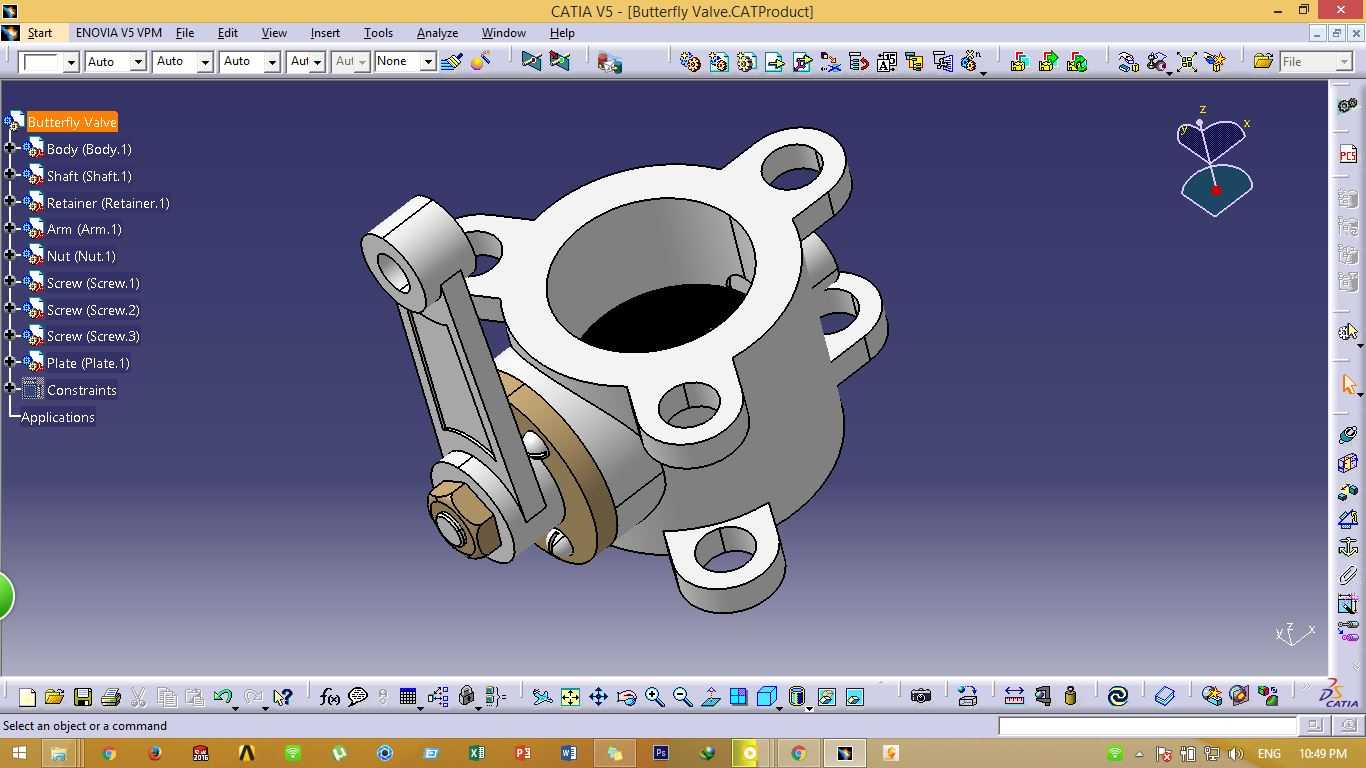

法兰式蝶阀阀体结构三维设计

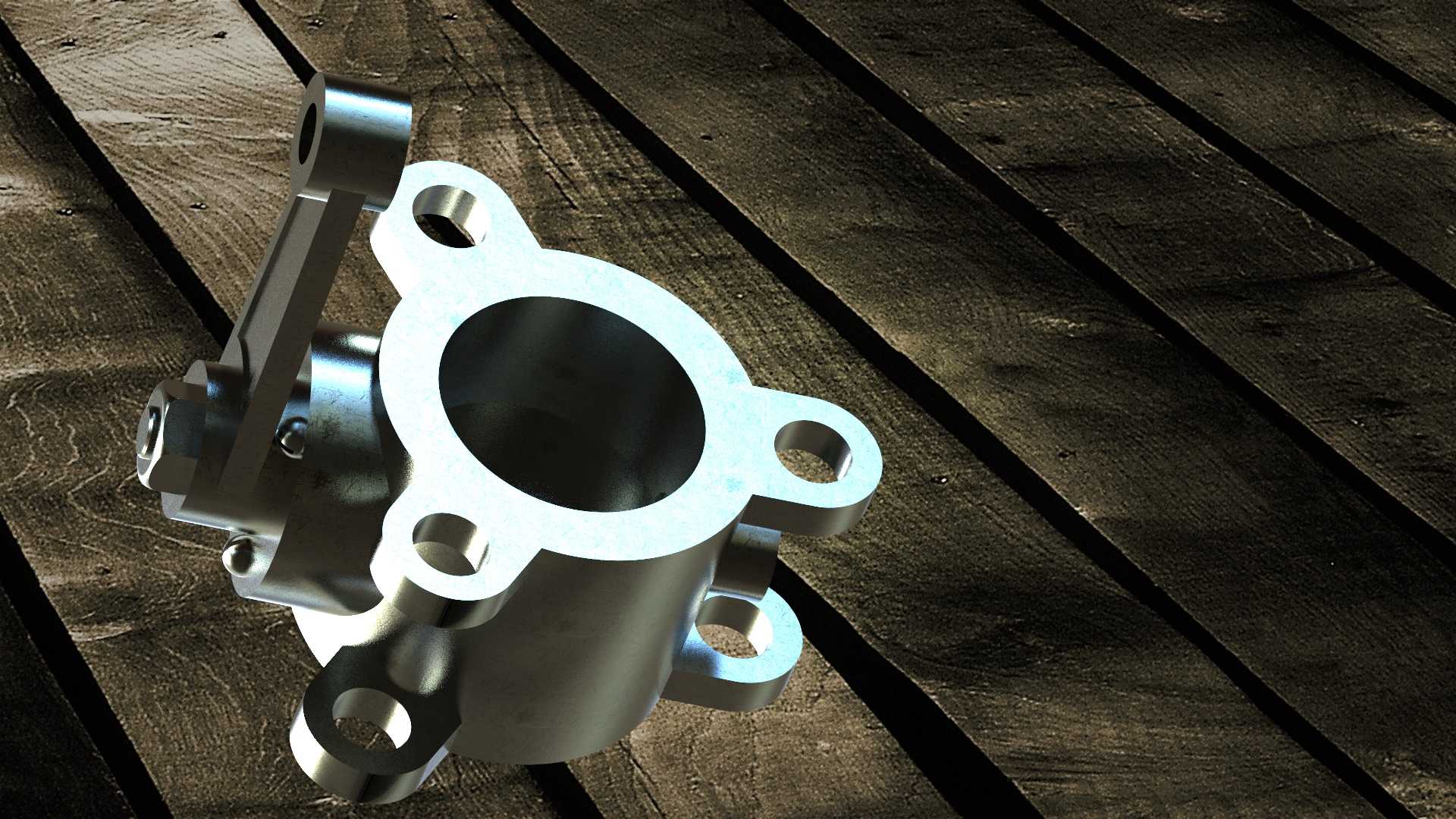

这款蝶阀的结构设计围绕管路系统的通断与流量调节需求展开，核心采用法兰式连接结构，阀体上的四个安装耳孔对应常规管路法兰的螺栓排布位置，安装时可直接与同通径的管路法兰对接，无需额外加装转接构件，适配多数工业给排水、化工流体输送、暖通循环管路的安装场景。阀体的流道采用直通式等径设计，介质流经时的流阻远小于同通径的截止阀，在大口径管路应用中能有效降低输送过程的压损，减少泵组的负载损耗。

设计阶段优先考虑了阀瓣的转动空间预留，阀体中腔的轮廓完全匹配阀瓣90度旋转的运动轨迹，避免阀瓣启闭过程中与内壁发生卡滞，同时在阀杆安装位预留了密封组件的装配槽，可适配填料密封、O型圈密封等多种密封形式，满足不同压力等级管路的密封要求。阀体侧面的驱动臂连接位做了加厚处理，因为该位置是阀杆扭矩传递的核心受力点，启闭过程中驱动装置的作用力会直接作用在该区域，加厚结构能避免长期交变载荷下出现应力开裂，延长部件的使用寿命。

从安装边界来看，这款蝶阀的结构长度符合常规中线蝶阀的安装尺寸规范，在旧管路阀件替换场景中，无需改动原有管路的法兰间距即可直接装配，大幅降低现场改造的施工量。阀体上的法兰孔位采用对称排布设计，安装时无需刻意调整阀体的周向角度，只要对齐螺栓孔即可完成固定，降低现场安装的对位难度。驱动端的连接接口采用标准方轴结构，可适配手柄、蜗轮驱动头、气动执行器、电动执行器等多种驱动装置，覆盖手动操作到自动化远程控制的不同使用需求。

在流体接触区域的结构处理上，阀体内壁做了圆弧过渡处理，没有突兀的直角结构，一方面可以减少介质流经时的紊流产生，降低管路运行的振动与噪音，另一方面也能避免介质中的固体杂质在直角区域沉积，减少阀件卡涩的概率，适配带有少量固体颗粒的流体输送场景。整体结构没有冗余的设计部分，在保证结构强度满足额定工作压力要求的前提下，尽可能控制了阀体的整体重量，降低管路系统的整体承重负载，尤其适配高空架设的管路安装场景。
