可折叠便携桌面手机支撑结构设计

日常桌面场景中，手机横放或竖放进行视频观看、视频通话、信息查阅时，手持操作易产生疲劳，随意倚靠在物体表面又容易滑落倾倒，这类零散的使用痛点催生了小型桌面支撑结构的设计需求。这款折叠式手机支撑结构，核心围绕日常桌面使用的实际场景做结构优化，没有多余的装饰性设计，所有结构特征都服务于支撑稳定性与收纳便携性两个核心目标。

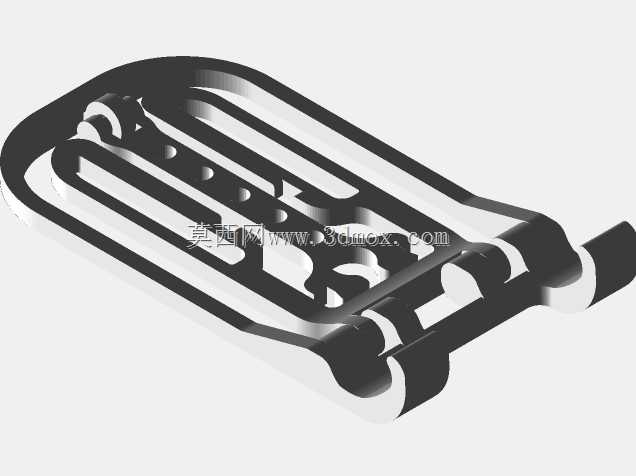

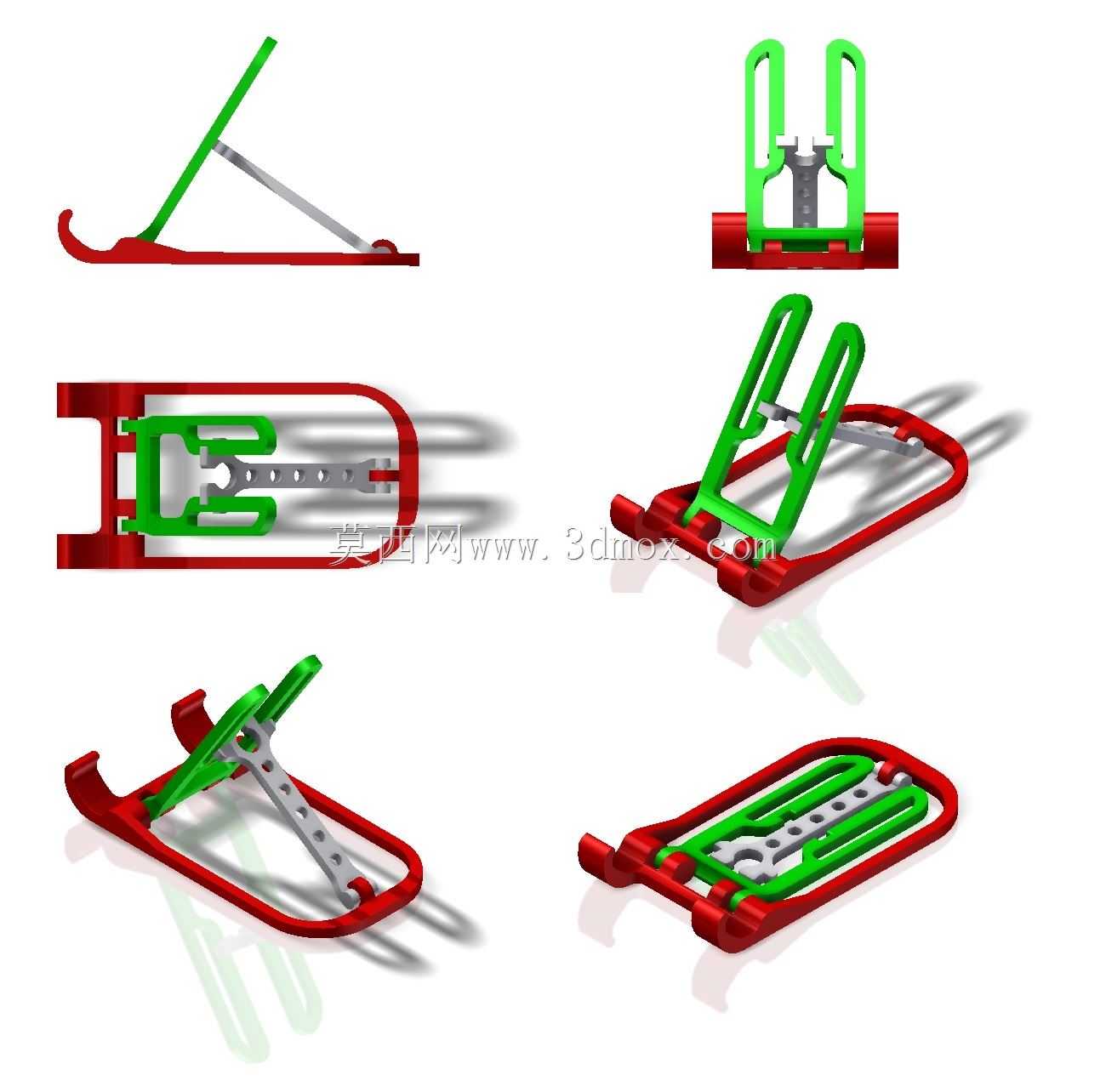

从实际使用场景来看，该支撑结构可适配多数常规尺寸的直板智能手机，无论是日常办公时将手机竖放在工位旁接收消息提醒，还是休闲场景下横放手机观看长视频、参与线上会议，都能提供稳定的支撑角度。结构采用分体式折叠设计，底座部分为U型弯折框架，接触桌面的一侧做了平面贴合处理，增大与桌面的接触面积，避免放置时出现侧翻、滑移的问题；支撑臂部分采用双支点铰接结构，与底座连接的位置设置了限位卡位，展开后可形成固定的支撑倾角，不需要额外的紧固件锁止，依靠结构本身的卡位即可保持支撑形态，使用时直接展开即可放置手机，收纳时将支撑臂向下翻折贴合到底座框架内，整体可收拢为扁平状，厚度控制在极小范围内，可轻松放入口袋、随身包袋的侧袋中，不会占用过多收纳空间。

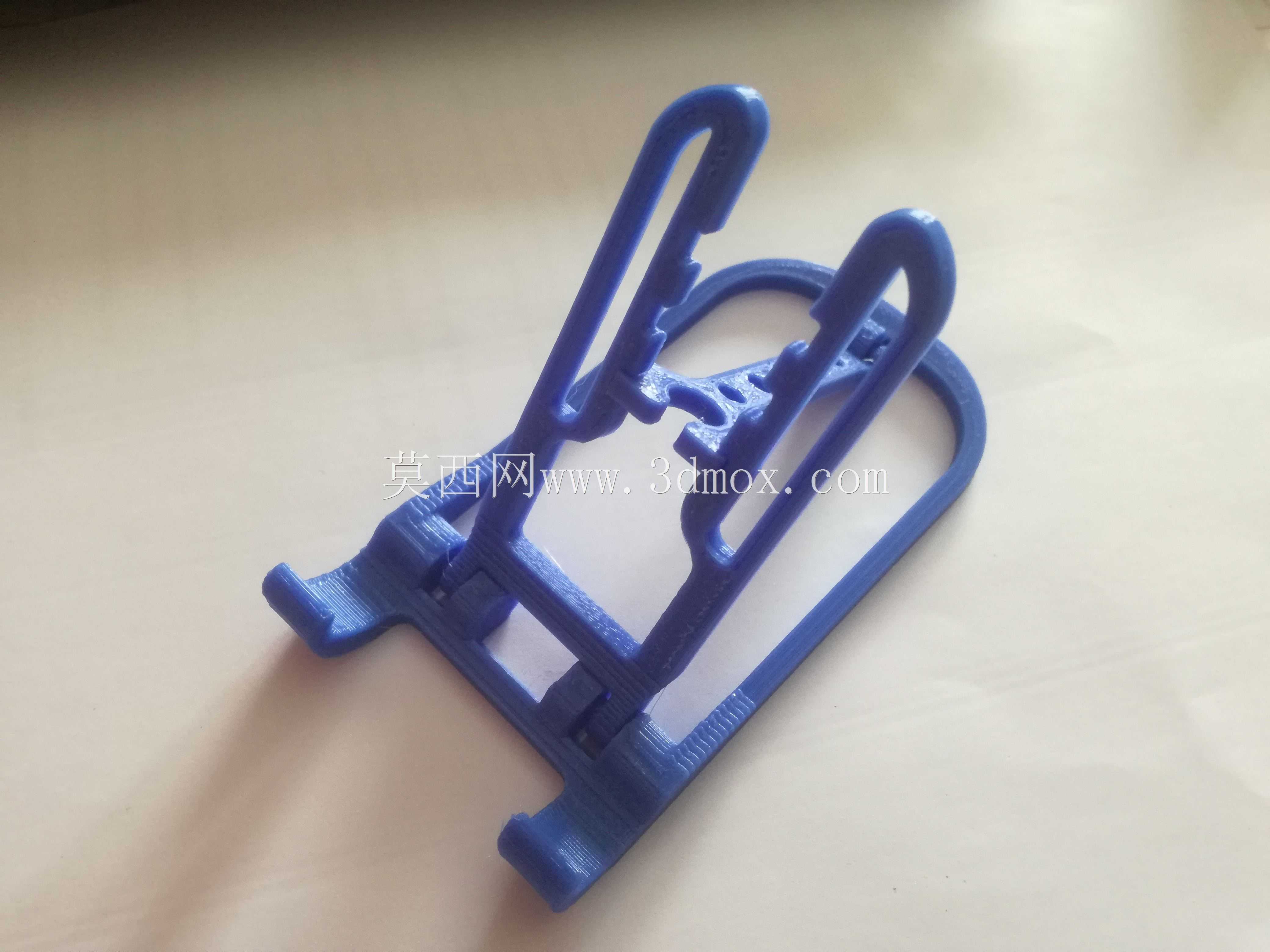

设计过程中优先考虑了3D打印加工的工艺可行性，整体结构没有复杂的倒扣特征，不需要额外添加支撑结构即可完成打印成型，单件打印的成型周期控制在一小时左右，打印层厚设置为0.3mm即可满足结构强度与表面质量要求，不需要做额外的后处理工序，打印完成后去除少量打印毛刺即可直接组装使用。支撑接触手机的部位做了两处凸起的挡边结构，可卡住手机的底部边缘，避免手机放置后向下滑落；支撑臂与手机背面接触的位置做了加宽处理，增大接触面积，分散手机对支撑结构的压力，即使长时间放置也不会出现支撑臂变形的问题。

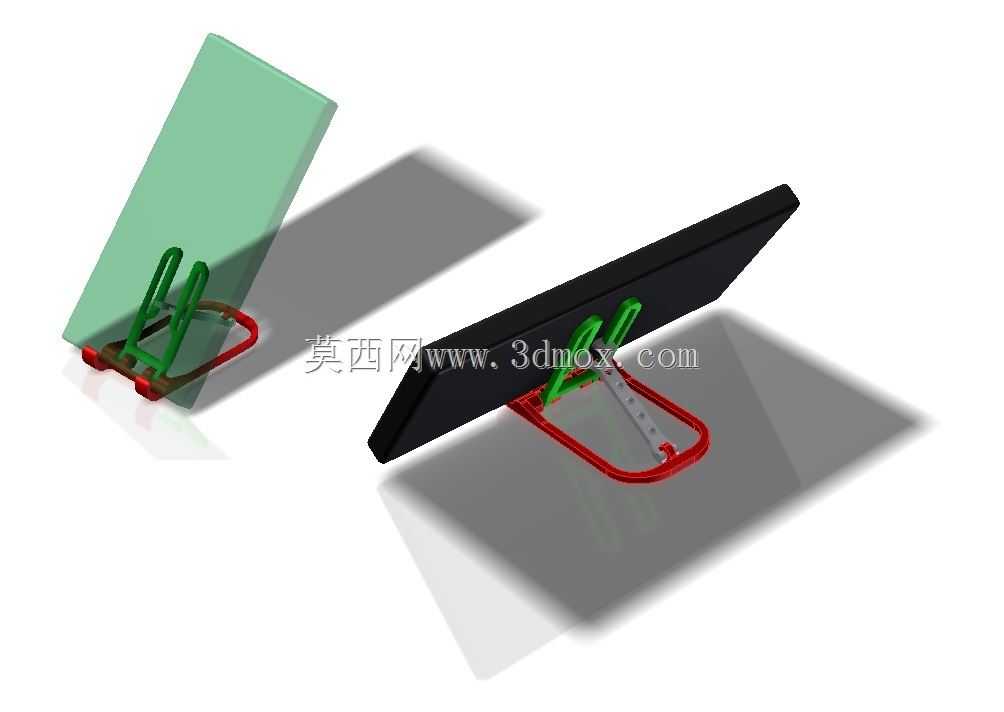

从安装边界与尺寸适配来看，该支撑结构展开后底座的横向宽度可覆盖常规手机的底部支撑范围，支撑臂的高度可适配不同厚度的手机设备，即使手机带有常规厚度的保护壳，也可以稳定放置在支撑结构上，不会出现卡位过紧无法放置的问题。收拢状态下整体外形为扁平条状，没有突出的尖锐棱角，放在包袋中不会刮蹭其他随身物品。结构的铰接部位采用了间隙配合设计，反复折叠展开也不会出现卡顿或者松脱的问题，铰接位置的转动阻尼经过适配调整，展开时不需要刻意调整卡位即可自动卡入支撑位置，操作过程单手即可完成，不需要双手配合调整结构。

不同于市面上常见的一体式固定角度手机支架，这款折叠结构的设计重点在于平衡了支撑稳定性与便携性，没有为了追求多功能添加多余的结构部件，整体零件数量极少，仅通过底座、支撑臂两个核心部件的铰接配合即可实现全部功能，减少了多余零件带来的装配复杂度与故障概率。在日常桌面使用场景下，该支撑结构可替代手持操作，解放双手，调整到合适的观看角度，缓解长时间持握手机带来的颈部、手腕疲劳；在外出差、通勤等移动场景下，收拢后的结构可轻松随身携带，在高铁、咖啡馆等临时桌面场景下，随时展开即可使用，不需要依赖其他辅助支撑物体。结构的受力路径经过优化，手机放置后的重力通过支撑臂传递到底座框架，最终分散到底座与桌面接触的整个平面上，即使手机重量偏大，也不会出现结构变形或者重心偏移倾倒的问题，支撑臂的倾斜角度经过反复调试，既可以保证竖放手机时的观看视角符合日常坐姿的视线高度，也可以满足横放手机观看视频时的角度需求，不需要额外调整角度档位，单一固定角度即可覆盖多数日常使用场景，简化了操作步骤。
