壁挂式卫生间卷纸放置支架结构设计

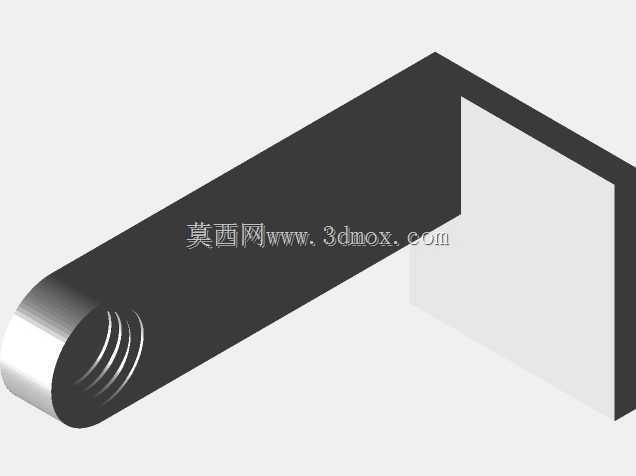

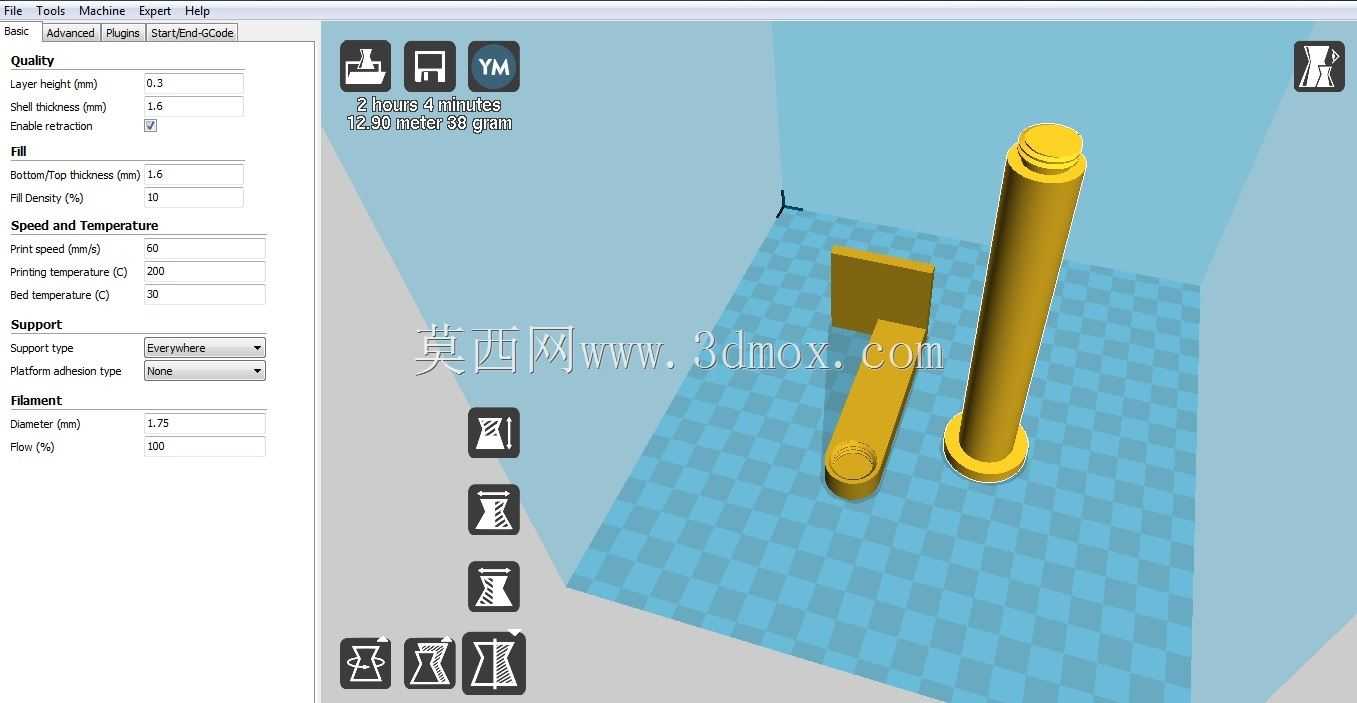

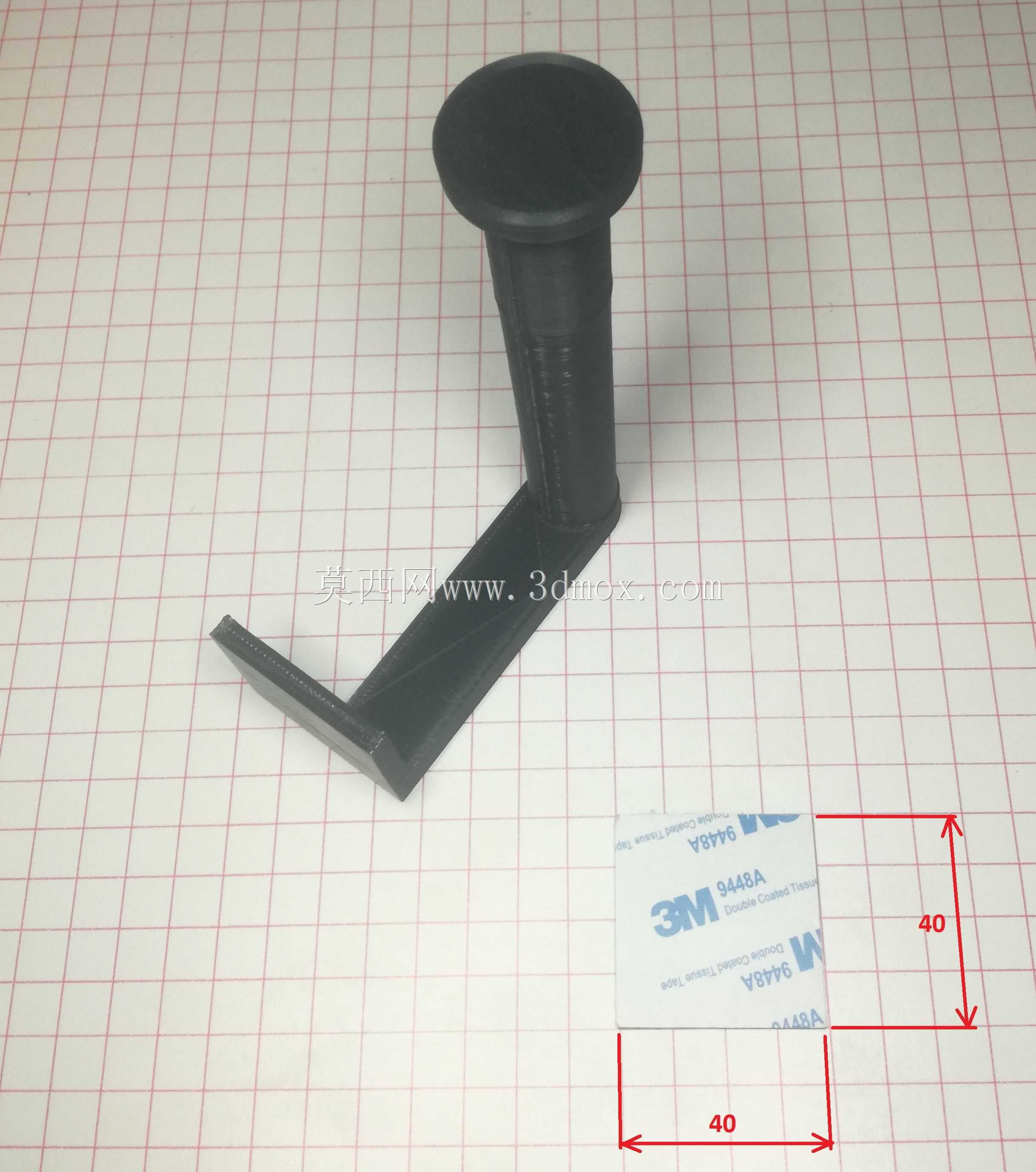

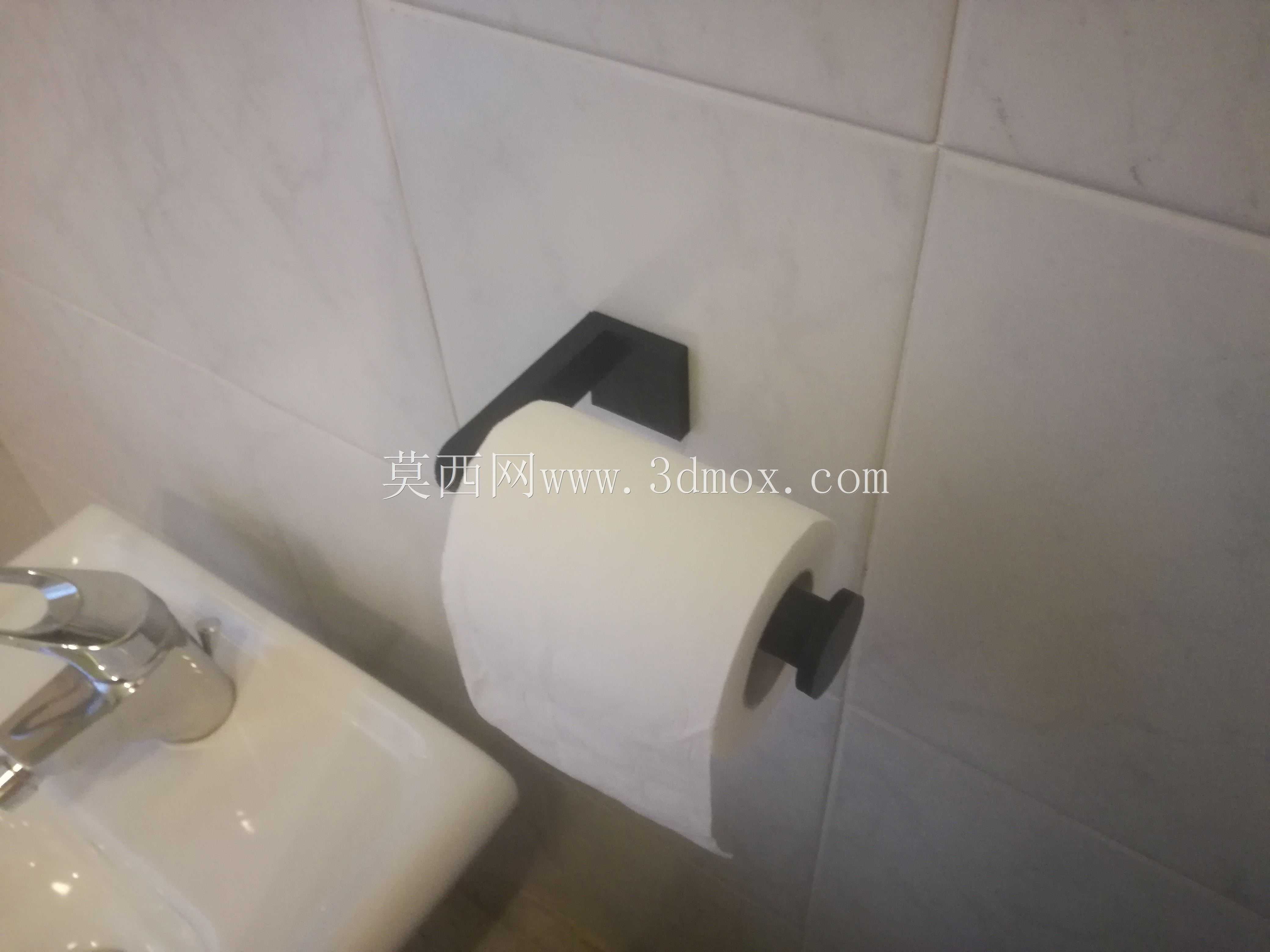

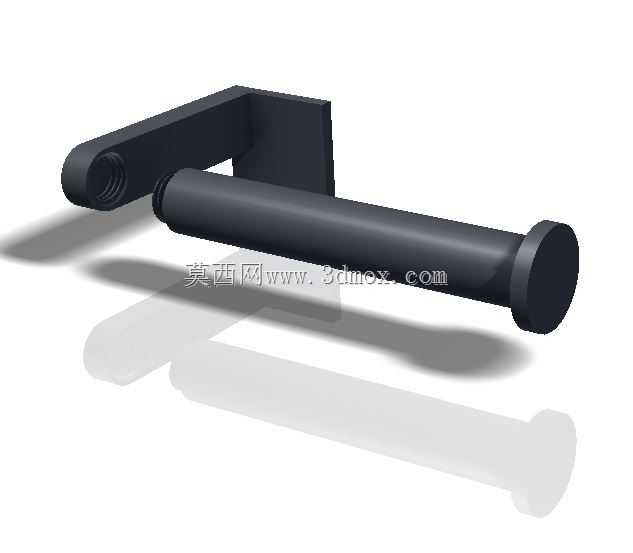

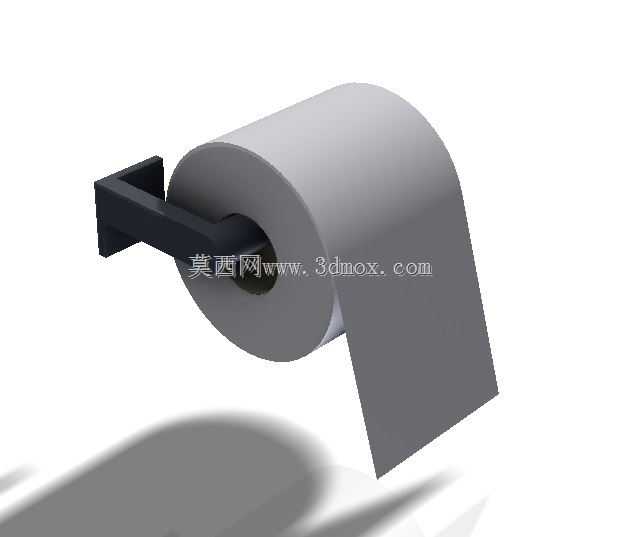

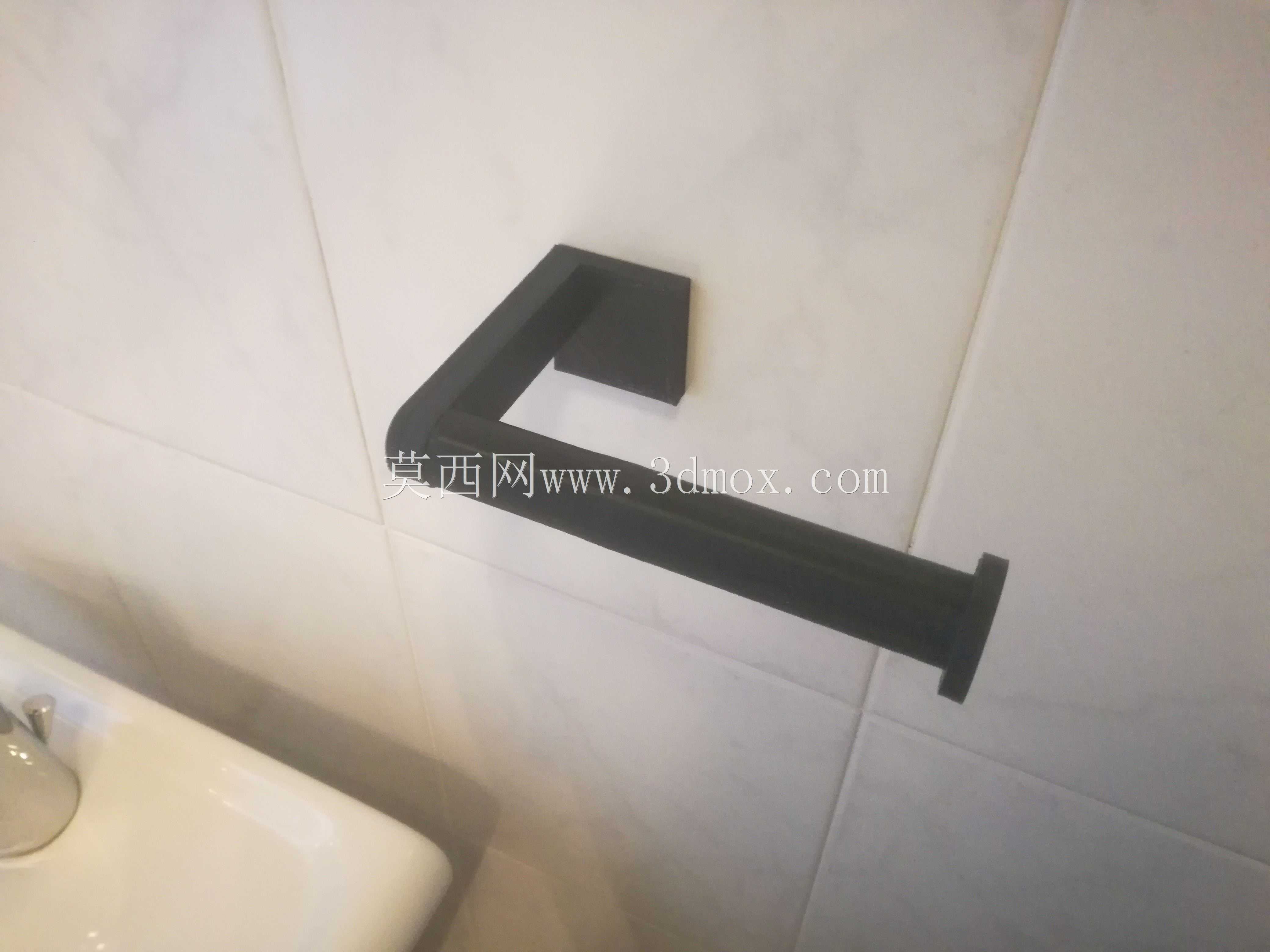

这款壁挂式卷纸支架的设计，核心围绕卫浴场景的日常使用需求展开，从结构拆分来看，整体仅由两个互配的构件组成，没有多余的零散零件，构件之间通过旋拧结构实现锁紧配合，不需要额外的紧固件就能完成支架自身的组装，大幅降低了生产环节的零件管控成本，也减少了用户安装时的零件遗漏风险。从安装边界来看，支架的粘接固定区域尺寸为40mm×40mm，这个尺寸的选定是经过实际场景验证的：普通家庭卫生间的瓷砖接缝间距多在30-50mm区间，40mm见方的粘接面可以完整落在单块瓷砖的平整区域内，不会因为跨接瓷砖接缝导致粘接面出现缝隙、粘接强度不足的问题，适配市面上绝大多数常规规格的墙面瓷砖。安装方式选用粘接固定而非打孔，是考虑到卫浴墙面多为瓷砖材质，打孔施工容易造成瓷砖开裂，后期更换位置也会留下难以修复的孔洞，采用常规的高强度双面粘接剂即可完成固定，不需要专业的钻孔工具，普通用户就能自行完成安装操作。在功能设计上，支架的卷纸承载轴做了限位结构，装入标准规格的卷筒卫生纸后，卷纸不会在抽拉过程中从轴端滑脱，轴体的直径匹配常规卷纸的纸筒内径，抽拉纸张时转动阻力适中，不会出现一抽就带出过长纸段的情况，也不会因为阻力过大导致纸张扯断。支架的伸出长度经过反复校核，既保证卷纸安装后和墙面留有足够的转动间隙，不会因为贴墙过近导致卷纸转动时蹭到墙面沾附水渍，也不会因为伸出过长导致支架受力力矩过大，长期使用出现粘接处松脱的问题。从打印成型的适配性来看，结构设计时做了统一的壁厚处理，没有大角度的悬空结构，不需要额外添加支撑就能完成一体打印成型，层厚设置适配常规的桌面级打印设备，填充比例的设定兼顾了结构强度和材料消耗，打印完成后只需要简单去除边缘的毛刺就能直接组装使用，不需要二次打磨、攻丝等后处理工序。在日常使用场景中，这款支架除了适配家庭卫生间，也可以安装在公共洗手间、出租屋、临时办公场所的墙面，不需要破坏原有墙面结构，拆卸后也不会残留难以清理的胶痕，卷纸更换操作简单，只需要将支架的锁紧部分旋开，替换新的卷纸后重新旋紧即可，没有复杂的操作步骤，不同年龄层的用户都能快速上手。结构的边角位置全部做了圆角过渡处理，没有尖锐的棱角，避免日常使用过程中磕碰划伤，外露的安装面做了平整处理，粘接时可以和墙面完全贴合，不会出现局部应力集中导致粘接失效的情况。
