蛋形带散热槽灯泡安装固定座杯结构

　　日常做照明配套结构件设计时，这类蛋形灯泡座杯的适配场景其实覆盖了不少民用与商用照明领域，比如桌面创意台灯、嵌入式氛围小夜灯、展柜局部照明补光灯的灯体固定端，都能用到这类结构件，它的核心作用是承接灯泡安装位，同时作为灯体外壳的衔接部件，把灯泡接线端、内部驱动小模块与外部装饰壳体做物理隔离，避免安装时人手直接接触带电部位，也能对灯泡根部的受力做均匀分散，避免灯泡安装时因拧动扭矩过大导致玻璃根部开裂。

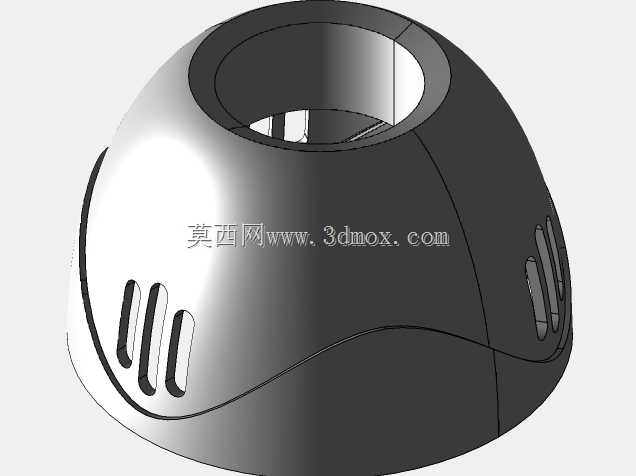

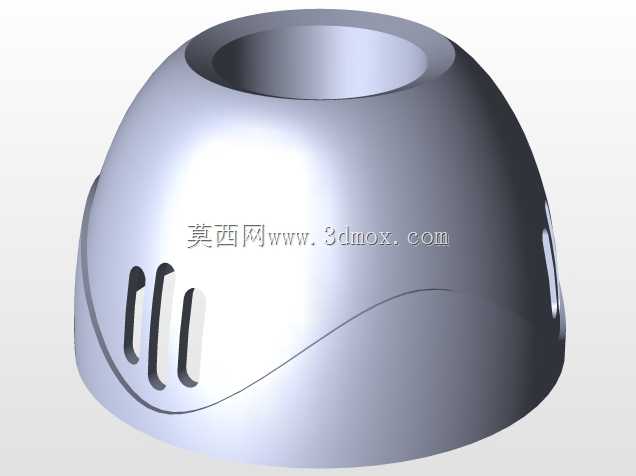

　　从结构设计逻辑来看，整体采用流线蛋形轮廓并非单纯为了外观好看，首先是曲面过渡的壳体在同等壁厚下，抗挤压形变能力比直筒结构高近30%，装配时即使受到侧面的轻微磕碰，曲面能把外力均匀分散到整个壳体壁面，不会出现局部应力集中导致的开裂；其次蛋形的收窄开口端刚好匹配灯泡螺口的插入深度，开口处做了0.8mm的圆角倒边，既可以避免安装灯泡时刮伤螺口的金属镀层，也能在灯泡拧入后形成一圈贴合的限位面，防止灯泡使用过程中因震动出现松脱。侧面开设的三条平行竖向散热槽，是经过热流模拟验证的结构，小功率灯泡工作时壳体内腔的温度会比外部高12-18℃，这几条开槽不需要额外加装散热片，就能通过冷热空气的自然对流把内腔热量带出，槽宽控制在1.8mm，既不会因为开槽过大导致内部接线外露，也能保证足够的空气流通量，槽边做了0.3mm的拔模斜度，注塑生产时可以直接脱模，不需要额外做滑块结构，能有效降低模具加工成本和量产时的不良率。

　　从安装边界尺寸来看，整体最大外径为62mm，总高度为58mm，上端开口内径为28mm，刚好适配常规E27规格螺口灯泡的根部尺寸，底部为平面结构，可以直接通过三颗M3的自攻螺丝固定在灯体底座上，底部预留的走线孔直径为8mm，足够穿过双股0.5平方的照明导线，壳体壁厚均匀控制在2mm，采用ABS或者PC阻燃塑料注塑成型时，不会出现缩痕、缺胶等注塑缺陷，整个壳体没有尖锐棱角，装配时不需要额外做毛刺处理，能减少后续装配工序的工作量。

　　实际做结构验证时，这类座杯需要做15N.m的扭矩测试，也就是模拟人手拧灯泡的最大发力状态，壳体不能出现开裂、开口形变超差的情况，同时要通过75℃的持续高温老化测试，保证灯泡长时间点亮时壳体不会出现软化变形，侧面的散热槽位置特意避开了内部接线的走线路径，装配时导线不会从散热槽中滑出，避免导线接触灯泡高温表面出现绝缘层老化的问题。另外壳体表面做了细磨砂纹理处理，既可以掩盖注塑时可能产生的轻微流痕，也能提升手持装配时的摩擦力，不容易打滑，整个结构没有多余的装饰性凸起，堆叠存放时不会出现卡滞，仓储和运输时的空间利用率也更高，对于小批量定制的创意灯具来说，这类结构不需要做太多修改就能直接适配不同的外观外壳，只需要调整底部的安装孔位就能匹配不同的灯体底座，通用性很强。
