工业储运金属密封桶结构设计

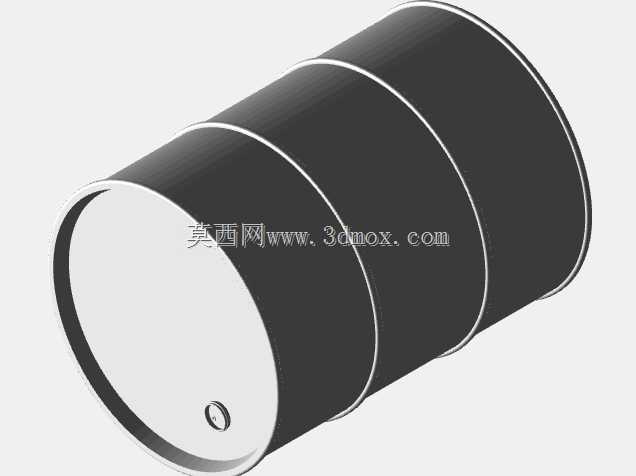

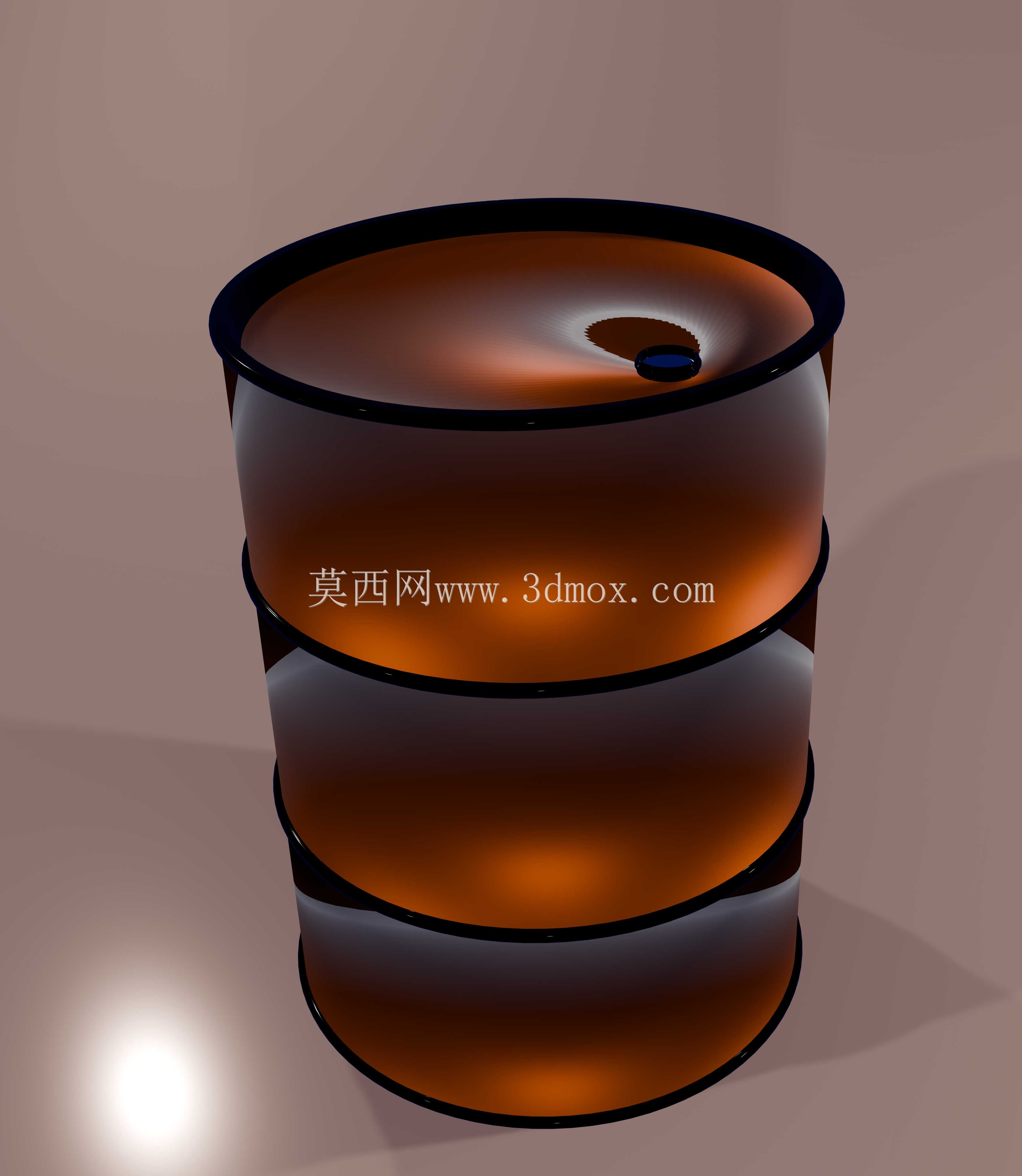

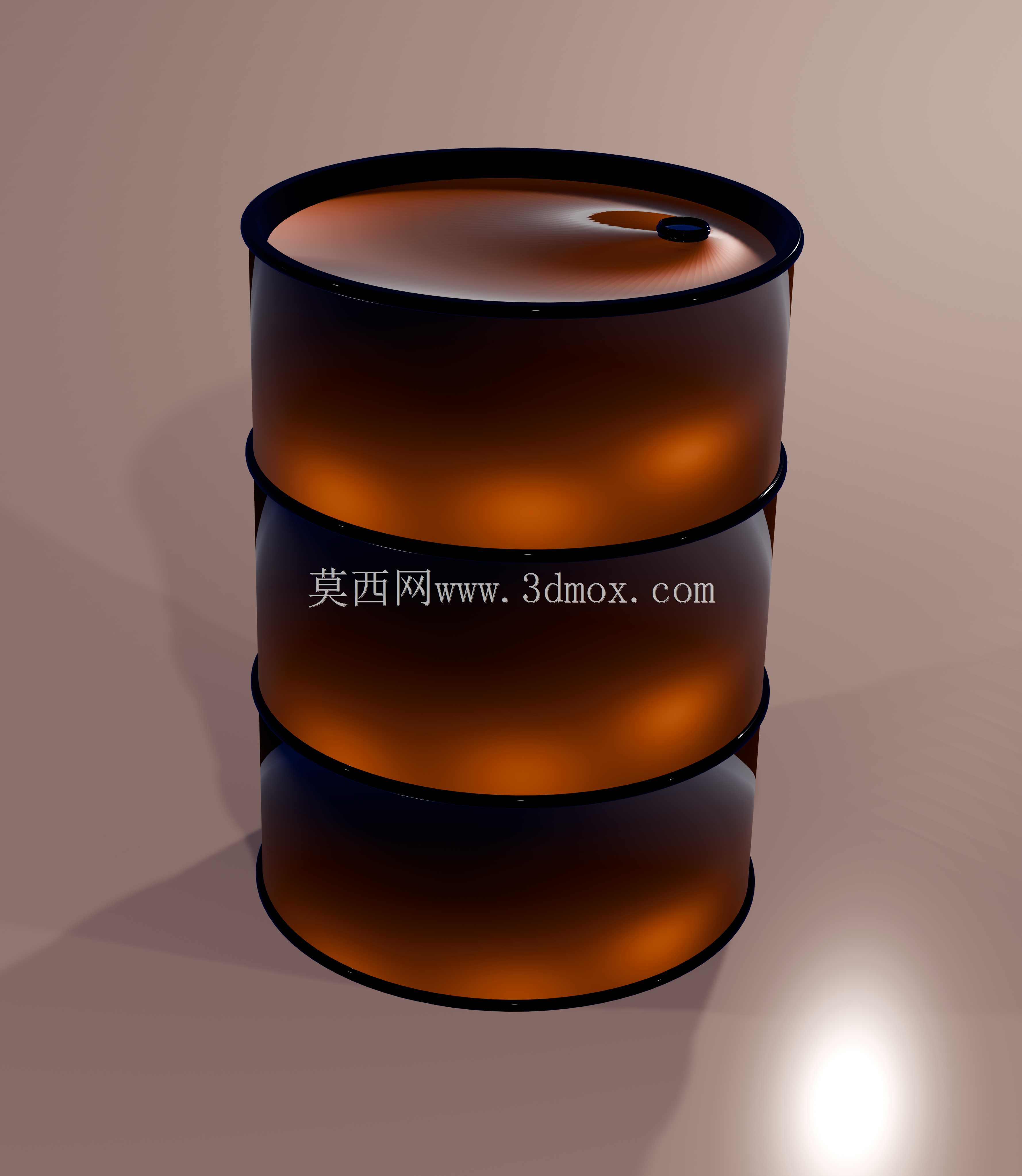

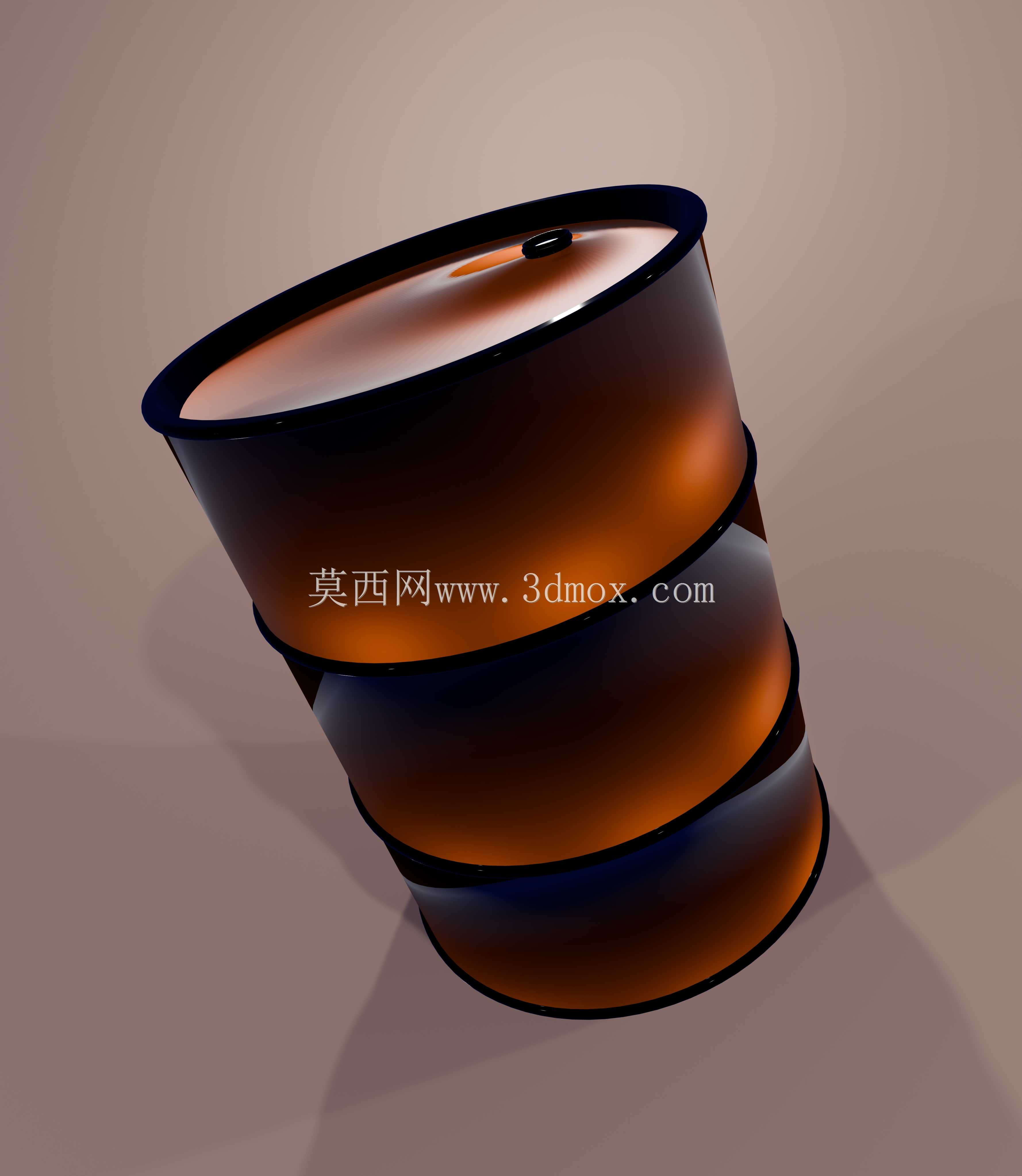

　　在石油炼化、危化品仓储、工业物料转运场景中，金属储运桶是应用频次极高的承压存储单元，本次设计的金属密封桶针对常规液态工业物料的存储、转运需求做了结构优化，首先从实际使用场景出发，常规工业现场的金属桶需要承受堆码载荷、短途转运的磕碰、灌装时的液体冲击，同时要满足密封防泄漏的基础要求。设计过程中首先确定桶身的卷边结构，桶身采用三段式环形加强筋设计，区别于传统两道加强筋的结构，三道环形滚压加强筋均匀分布在桶身高度方向，每道加强筋的凸起高度控制在12mm，圆弧过渡半径8mm，既能够提升桶身的径向抗变形能力，在堆码三层满载状态下，桶身径向变形量可控制在0.3mm以内，避免堆码时出现桶身鼓胀失稳的问题，同时加强筋的位置刚好适配手动液压搬运车的叉齿抬升高度，以及抱桶器的夹持位置，现场转运时不需要额外调整夹持位置，提升转运作业的效率。

　　桶顶采用微弧拱面设计，拱面高度为桶口直径的1.2%，相比平顶结构，拱面能够在灌装液体时减少液体残留，同时当桶身受到顶部冲击时，拱面结构可以分散冲击力，避免桶顶凹陷导致密封失效。桶口采用内嵌式密封结构，密封槽深度6mm，搭配丁腈橡胶密封圈，密封面的平面度控制在0.1mm以内，当桶内盛装易挥发液态物料时，常温存储状态下的挥发泄漏率可控制在0.02%以内，满足危化品存储的密封要求。桶底采用外翻卷边结构，卷边内部填充密封胶，卷边直径比桶身外径大18mm，既能够提升桶身放置时的稳定性，在倾斜15度的平面上放置不会出现滑移倾倒，同时外翻卷边可以在堆码时与上层桶的桶底形成嵌套定位，堆码时不需要额外对齐，避免堆码滑落的风险。

　　尺寸设计上，桶身总高度880mm，桶身内径570mm，额定盛装容积200L，满载状态下总重量约185kg，安装边界方面，桶身最大外径590mm，适配标准的200L桶灌装生产线、托盘堆码尺寸，标准1200*1000mm的工业托盘可以单层放置4个该款金属桶，堆码高度最高可达3层，满足常规仓储的空间利用率要求。设计过程中还考虑了现场使用的磨损问题，桶身的上下边缘都做了圆弧卷边处理，没有尖锐棱角，避免作业人员搬运时被划伤，同时桶身表面的粗糙度控制在Ra6.3，既可以减少表面挂污，也方便后期喷涂标识、粘贴物料标签。

　　另外针对不同物料的存储需求，桶身的板材厚度做了梯度设计，桶身上部板材厚度1.2mm，中部因为有加强筋结构，板材厚度1.0mm，桶底因为要承受整个桶的物料重量，板材厚度1.5mm，在保证结构强度的前提下，尽可能降低桶身自重，相比同容积的等厚度板材金属桶，自重降低约8%，减少了转运过程中的无效载荷。在结构验证阶段，针对桶身的跌落性能做了模拟，满载状态下从1.2米高度做棱跌落、面跌落测试，桶身的卷边结构不会出现开裂，密封结构不会失效，满足工业转运的跌落要求。同时桶身的环形加强筋还可以作为桶身的防滑结构，人工手动滚动搬运桶身时，加强筋的凸起可以增加摩擦力，避免搬运时打滑。
