180度开合式工业传动铰链结构设计

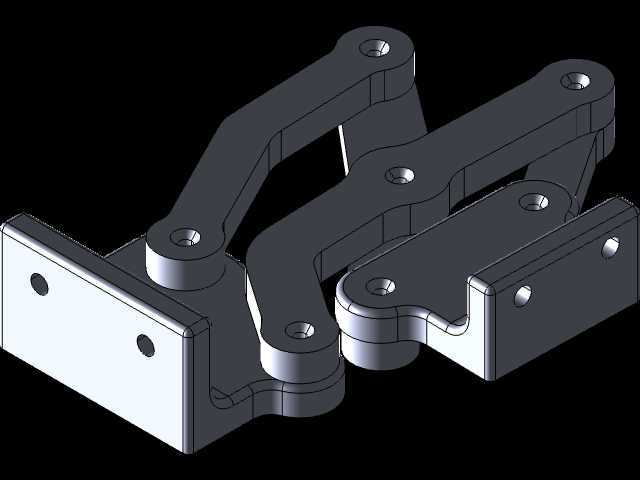

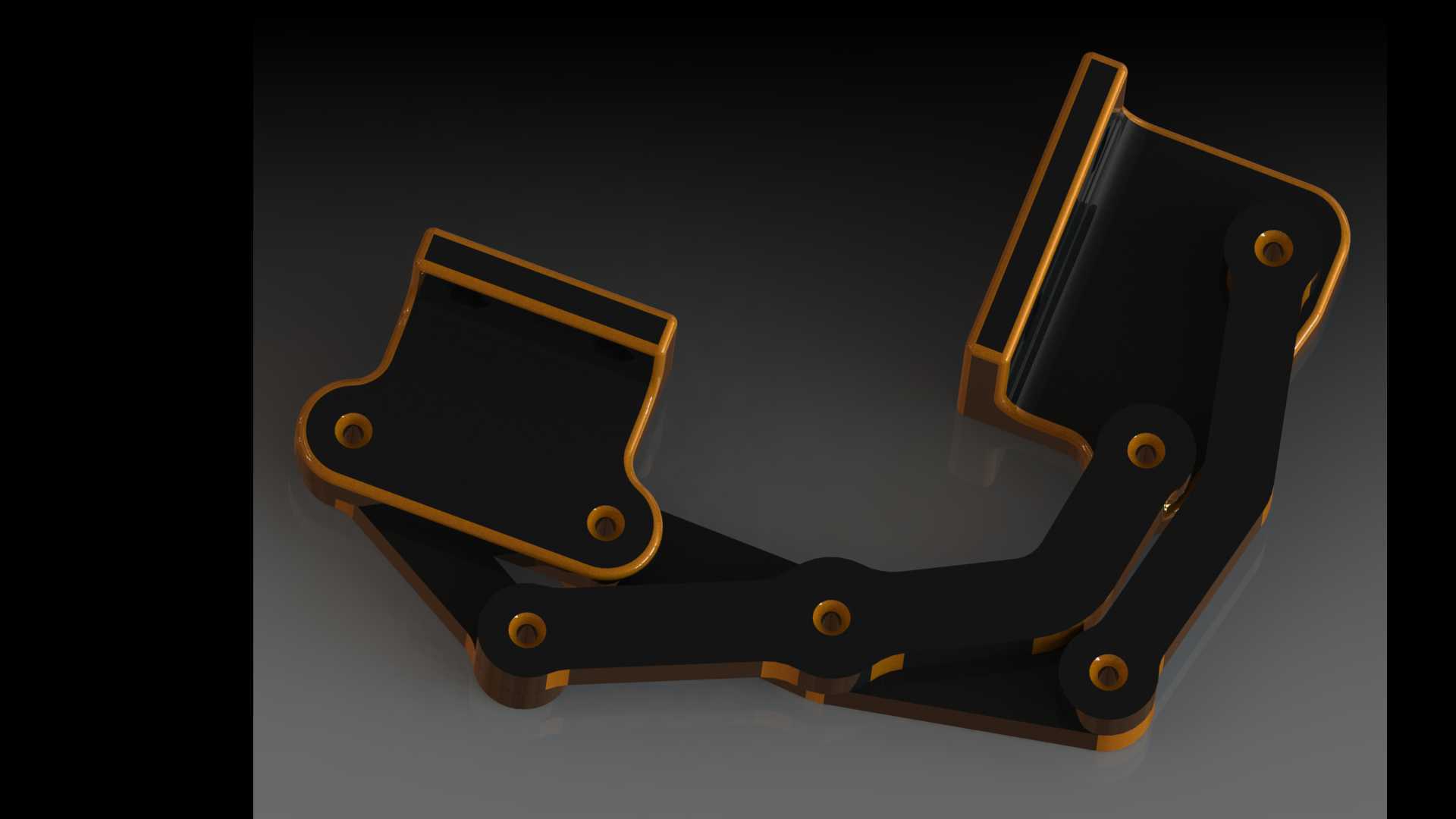

　　在工业设备的舱门开合、防护装置翻转、工装夹具的活动段连接场景里，铰接构件的开合角度、承载稳定性、安装适配性直接决定了整套机构的使用体验，这款180度开合的铰链结构，正是针对大角度翻转的连接需求做的针对性结构设计。不同于常规90度开合的普通合页，这款铰链采用多连杆铰接的结构形式，通过多组同轴铰接的连杆配合，实现两个安装端面之间180度的完全展平开合，能够满足需要将活动段完全翻转至与固定段齐平位置的使用场景，比如设备检修门的完全开启、工装平台的翻折拓展、防护挡板的完全放倒等工况，避免普通合页开合角度不足导致的操作空间受限问题。

　　从结构设计逻辑来看，这款铰链的所有铰接点均采用同轴销轴的连接形式，每个转动副的配合间隙控制在合理范围，既保证转动过程无卡滞，也不会因为间隙过大出现开合过程的晃动，连杆的排布经过运动轨迹校核，在0到180度的全程开合过程中，连杆之间不会出现运动干涉，开合到极限位置时，连杆之间形成稳定的力学支撑结构，不会出现过翻转的情况，不需要额外加装限位块就能实现角度限位。安装边界方面，两个安装端面均预留了标准的螺栓安装孔位，孔位间距按照通用五金件的安装规范设置，能够直接适配常见的设备门板、框架型材的安装孔距，不需要对安装基面做额外的打孔改造；整体结构的厚度控制在紧凑范围内，安装后不会在连接位置突出过多的结构余量，不会影响设备整体的外观平整度，也不会和周边的其他构件产生位置干涉。

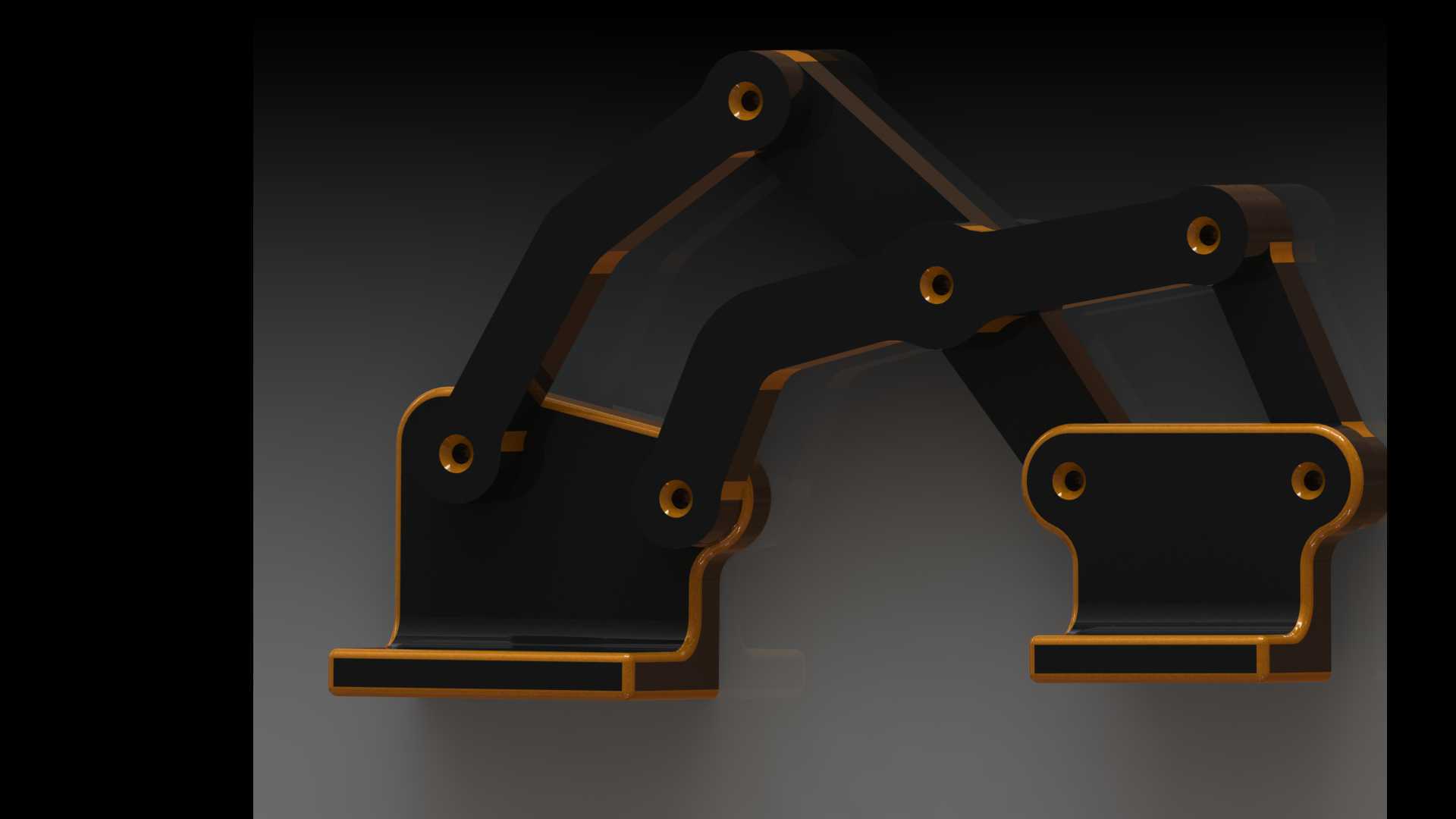

　　从实际使用的承载特性来看，多连杆的结构形式将载荷分散到每一组铰接点上，相比单轴合页的单点受力，这种结构能够承受更大的径向载荷，在频繁开合的工况下，铰接点的磨损量更小，长期使用不会出现下垂、松动的问题，适合用在需要频繁开合的设备舱门、活动防护栏、可翻折工作台等场景。在做结构建模的时候，每一段连杆的折弯角度、铰接点的相对位置都经过运动仿真验证，确保开合全程的运动轨迹顺滑，在90度开合位置时，连杆形成的三角支撑结构能够提供足够的支撑力，让活动段在半开位置也能保持稳定，不会出现自动下坠或者回弹的情况；铰接销轴的长度和直径按照载荷等级匹配，销轴两端做限位结构设计，避免长期转动过程中销轴窜动脱落。针对不同的使用场景，这款铰链的结构可以做灵活的参数调整，如果是用在重载场景，可以适当增加连杆的板材厚度、加大铰接销轴的直径，提升整体的承载能力；如果是用在轻量化的设备上，可以适当减薄连杆厚度，采用轻质合金材质加工，降低整体重量。安装的时候只需要将两个安装端面分别通过螺栓固定在固定段和活动段的基面上，调整好安装位置的平面度，就可以实现顺畅的180度开合动作，不需要额外调试铰接点的配合间隙，所有转动副在建模阶段就已经做好了配合公差设定，加工后直接装配即可达到设计的开合效果。

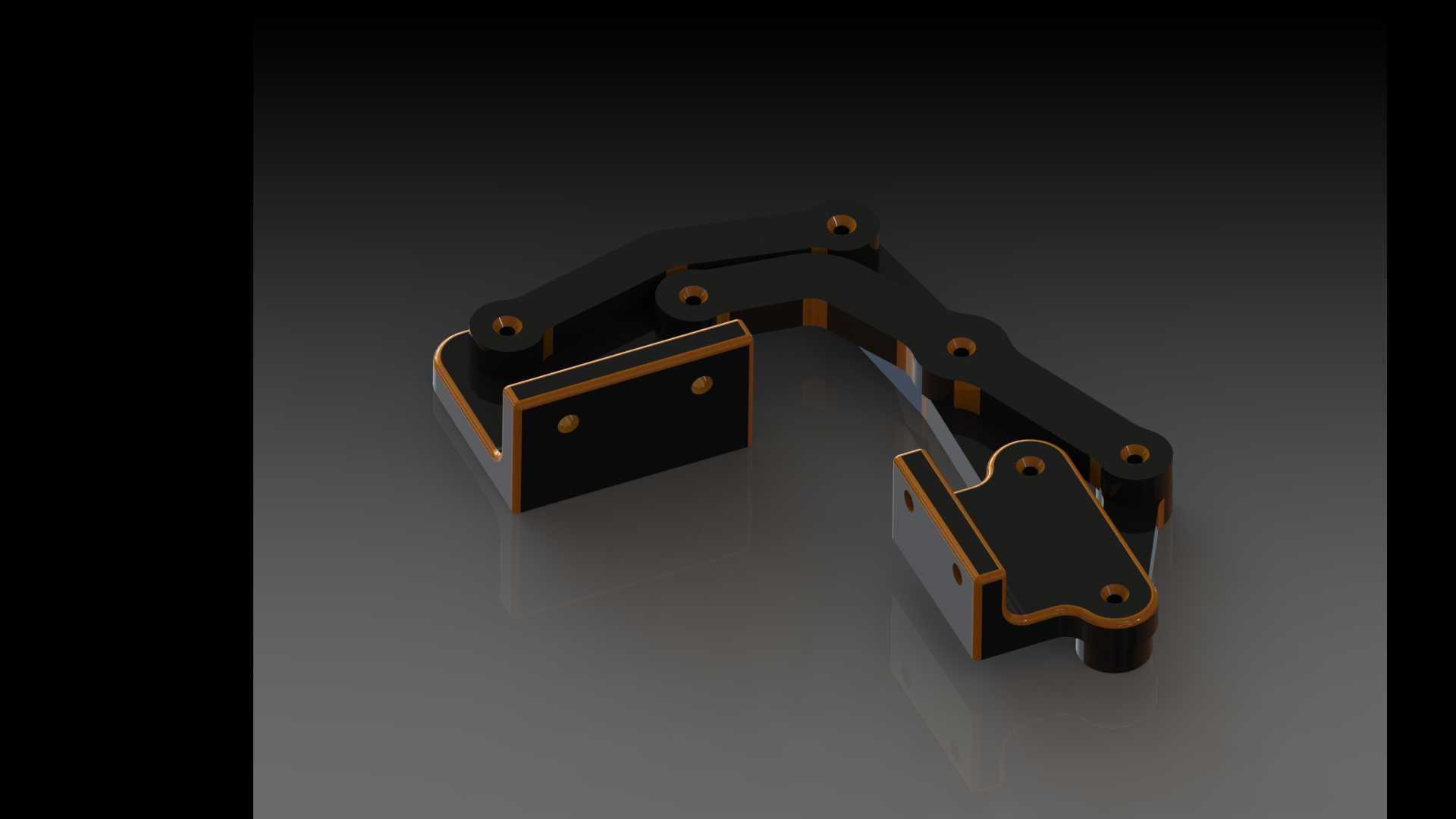

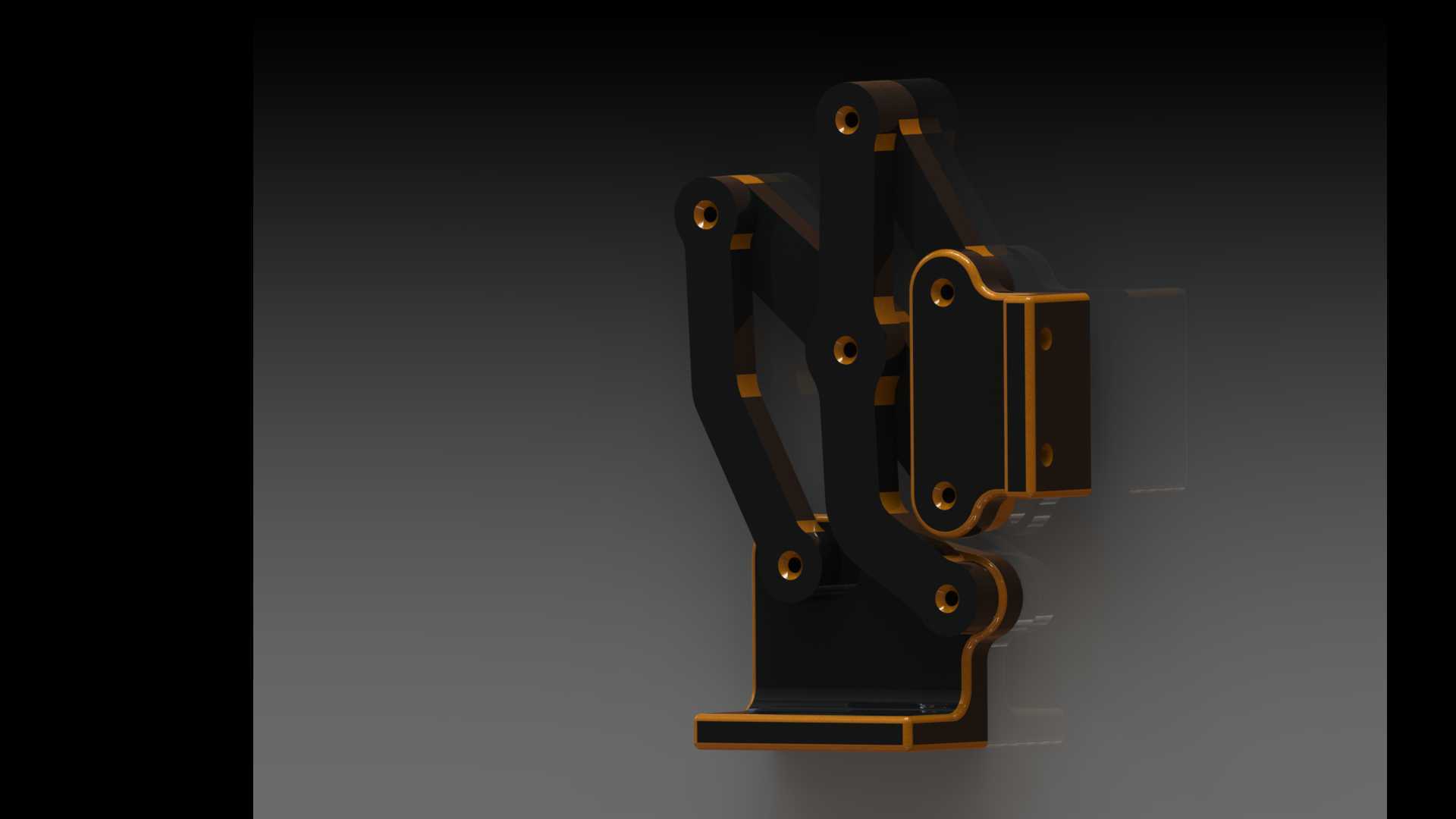

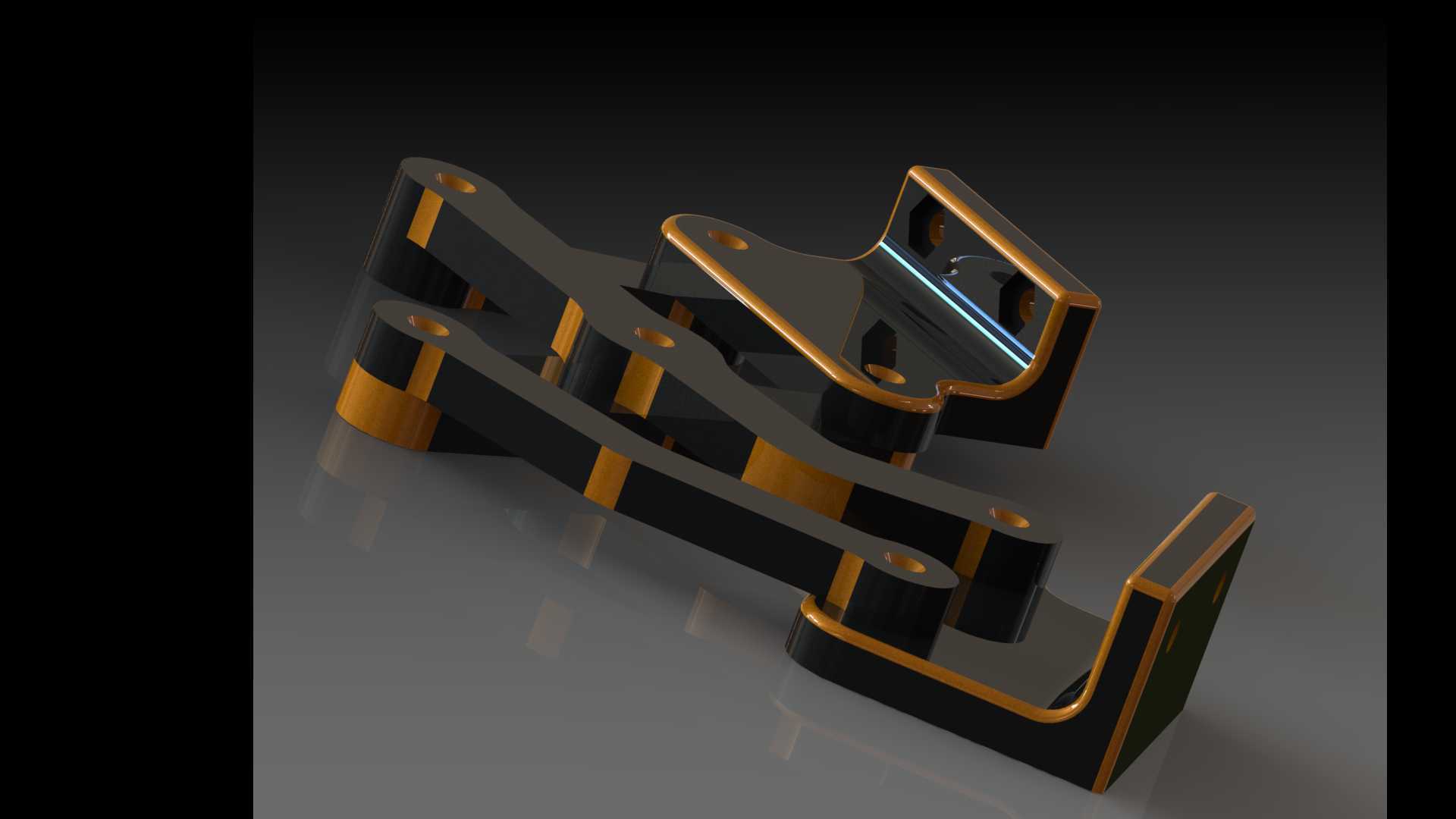

　　不同于市面上常见的外露式合页，这款铰链的连杆结构在闭合状态下会收拢在两个安装端面的内侧，不会外露突出的结构件，既提升了整体的美观度，也避免了外露结构容易积灰、卡滞杂物的问题，适合用在对外观整洁度有要求的设备外门、洁净车间的设备防护结构上。在做运动校核的时候，重点验证了开合过程中两个安装端面的相对位置变化，确保在180度完全展开时，两个安装面处于完全齐平的同一平面，没有高度差，能够满足翻折后平台齐平的使用需求，比如可拓展的工装工作台，翻折后拓展段和主平台保持齐平，不会出现台阶影响工件放置。
