基于NACA4412翼型的简易无人机结构设计

这款无人机的气动核心采用NACA4412低速翼型，这类翼型在低雷诺数飞行区间具备优异的升阻比表现，非常适配小型低空飞行器的作业需求，日常可用于近距航测、户外休闲飞行、小型载荷短途投送等场景，在校园航空科研验证、个人航模改装领域也有很高的复用价值。

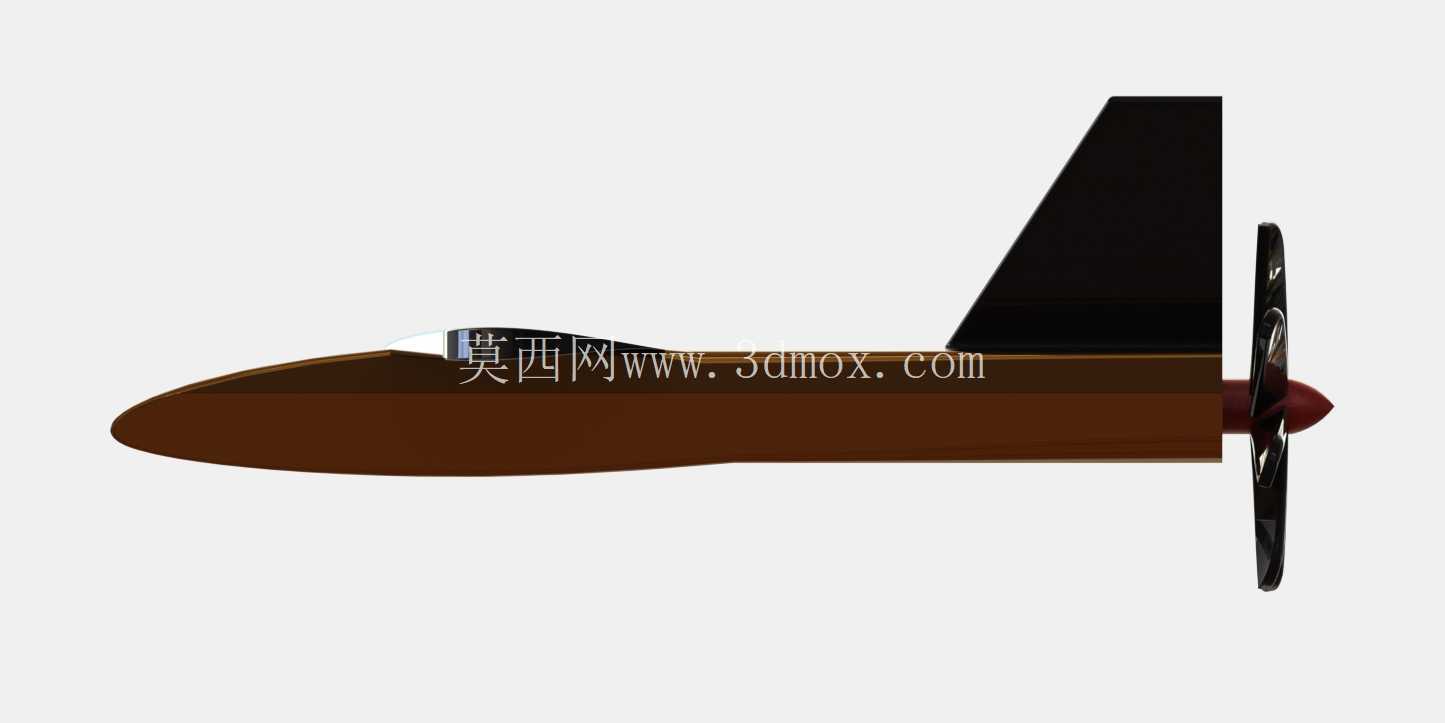

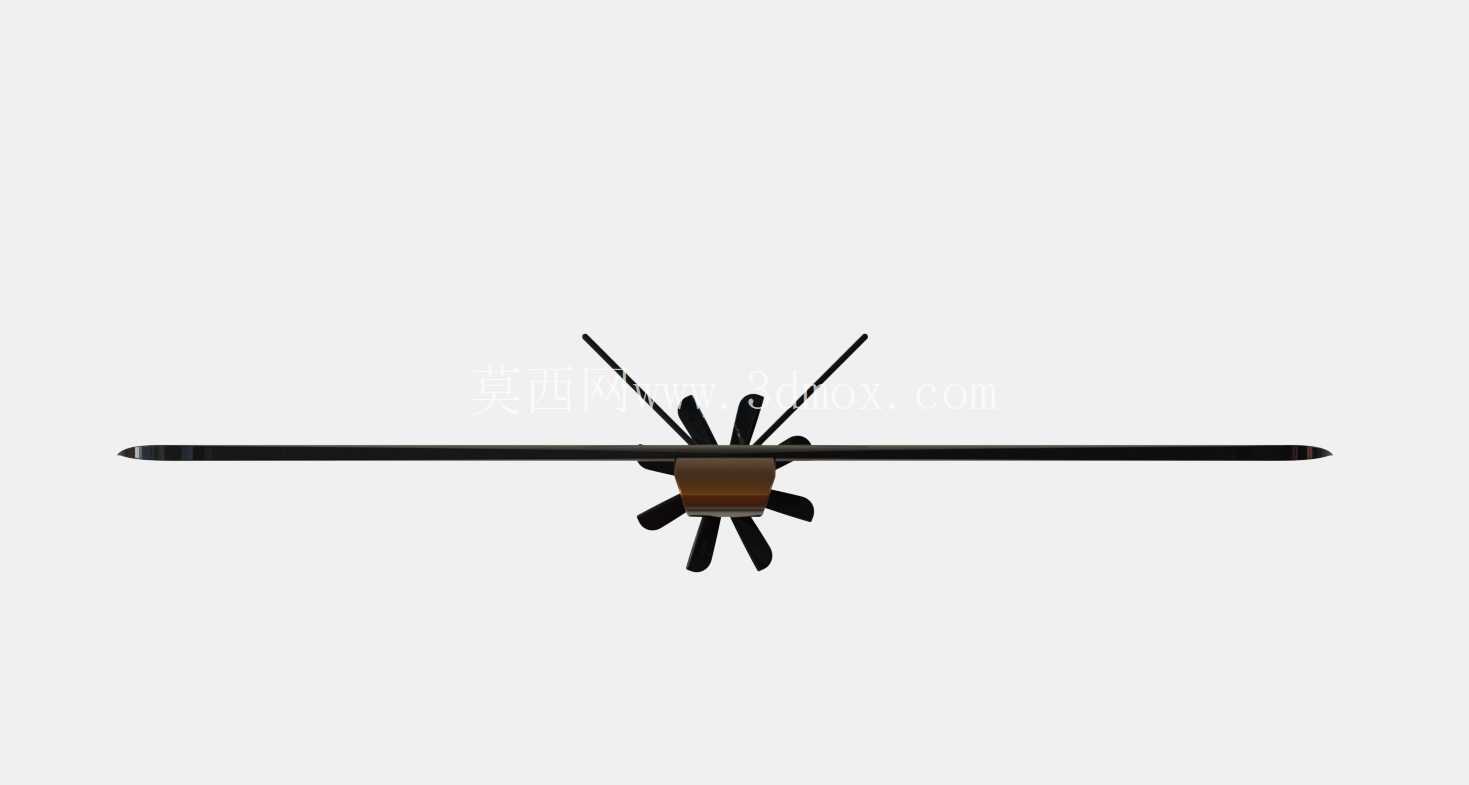

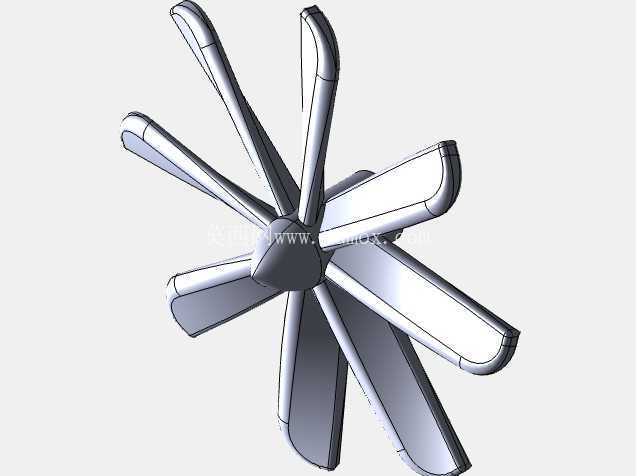

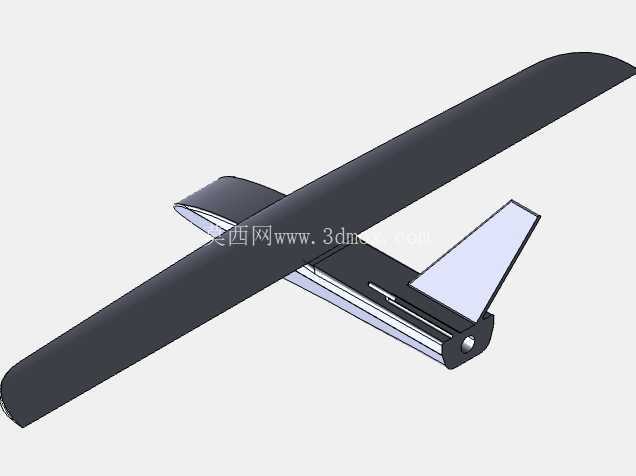

从结构布局来看，整机采用尾推式动力配置，机身中段设置动力安装座，可适配常规小型外转子无刷动力套装，螺旋桨采用多叶布局设计，相比常规两叶桨，在相同桨盘直径下能提供更充沛的静拉力，同时降低飞行过程中的桨叶噪声，适配居民区周边等对噪声敏感的飞行场景。机翼采用一体化平直翼布局，翼型沿展向保持NACA4412的标准截面，没有做额外的翼型扭转，降低了建模与加工的复杂度，对于手工制作或者3D打印试制的场景非常友好，机翼与机身采用插接式连接结构，预留了标准的安装定位面，不需要额外做复杂的修形就能完成装配，日常收纳时可以快速拆解机翼，缩小整体收纳尺寸，方便外出携带。

设计过程中优先考虑了结构的易加工性，机身主体采用规则的回转类截面设计，没有复杂的曲面过渡，不管是采用泡沫切割、轻木搭建还是FDM3D打印都能快速完成原型制作，机身内部预留了足够的设备安装空间，可以容纳常规的飞控板、锂电池、电调、接收机等标准航电设备，安装边界参考了市面上主流的5寸穿越机、小型固定翼航模的通用尺寸，电池仓可以适配2S到3S规格的锂聚合物电池，不需要对机身结构做额外切削改造就能完成设备布置。机翼的安装位置经过气动配平测算，整机重心落在机翼弦长30%的位置，刚好是NACA4412翼型的最佳气动焦点区间，不需要额外添加配重就能达到合理的静稳定度，降低了后期试飞调试的难度。

尾翼部分采用常规的平尾加垂尾布局，平尾同样采用对称翼型，与机翼的安装角差经过配平计算，在巡航油门下可以保持水平飞行姿态，不需要频繁打杆修正，降低飞手的操作负担。垂尾设置在机身尾部末端，预留了舵机安装位，可以直接嵌入安装9g规格的微型舵机，舵面的偏转角度范围设置在正负25度，足够满足常规飞行的转向与姿态修正需求，同时避免舵面偏转过大带来的气流分离失速问题。

从安装边界来看，整机翼展控制在1米以内的常规小型固定翼尺寸区间，机身长度与翼展的比例保持在1:2.2的合理范围，既保证了飞行过程中的航向稳定性，又不会因为机身过长导致整体结构重量过大。螺旋桨的桨尖与机翼后缘、尾翼前缘都预留了足够的安全间隙，避免飞行过程中桨叶打到结构部件造成炸机，动力安装座的安装孔位参考了主流XXD、朗宇等系列小型无刷电机的通用安装孔距，可以直接适配市面上绝大多数同级别动力电机，不需要额外制作转接件。起落架部分采用简化的滑橇式结构，在草地、平整土路等非铺装场地也能完成起降，不需要依赖专用的跑道，进一步拓展了这款无人机的使用场景。

在结构强度设计上，机翼主梁预留了碳杆穿装的通道，可以插入直径4mm到6mm的碳纤维杆作为主承力结构，在做小幅度机动动作或者遇到小幅气流扰动时，机翼不会出现明显的形变，保证气动效率的稳定。机身的动力安装座位置做了局部加厚处理，能够承受动力运转过程中产生的振动，避免长时间飞行后结构出现疲劳开裂。整体结构没有设计复杂的收放机构、变距机构等易损部件，所有活动部件只有舵面与螺旋桨，日常维护成本极低，即使出现部件损坏，也能快速打印替换零件完成修复，非常适合航空爱好者作为入门固定翼的设计参考，也可以作为高校航空类专业低速气动验证的基础模型，通过修改翼型参数、调整机翼展弦比、更换动力配置，就能衍生出适配不同飞行需求的改进版本。
