创意滑水板集成式自行车承载架结构设计

这款滑水板集成式自行车承载架，最初的设计出发点是解决户外休闲出行时，滑水爱好者携带装备与短途骑行衔接的痛点——很多滨水休闲区域的停车场距离下水点有1-3公里的距离，纯步行携带滑水板体力消耗大，普通自行车又没有适配长板类装备的固定结构，常规的驮包架、后座架要么宽度不足，要么固定点受力不合理，长距离骑行时滑水板容易晃动偏移，甚至剐蹭车轮影响骑行安全。

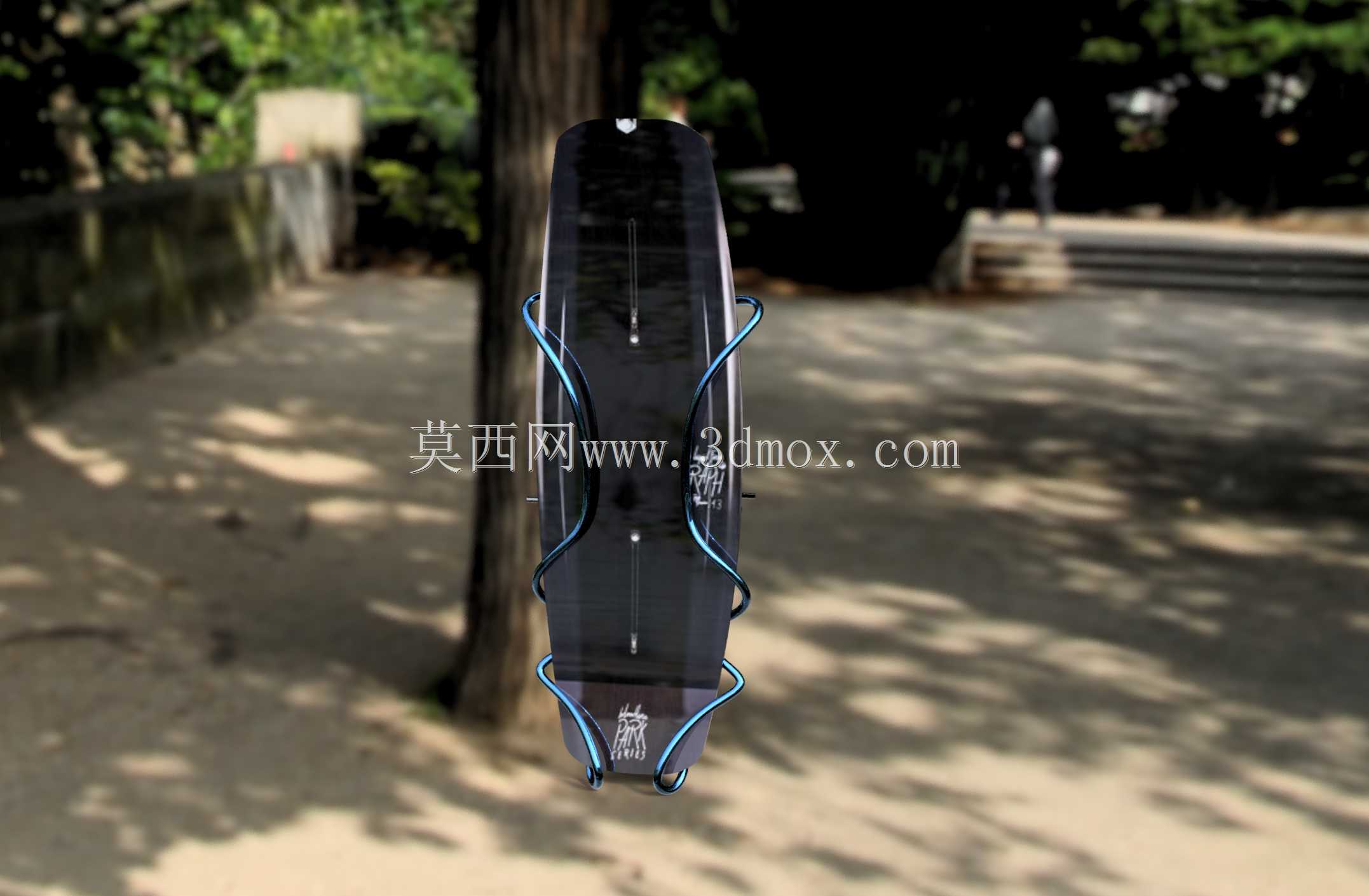

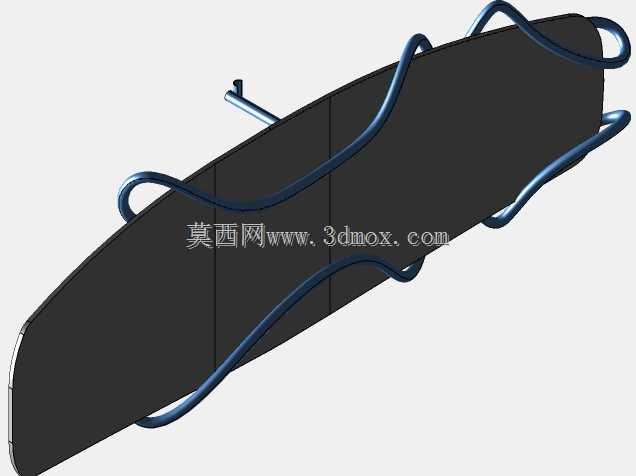

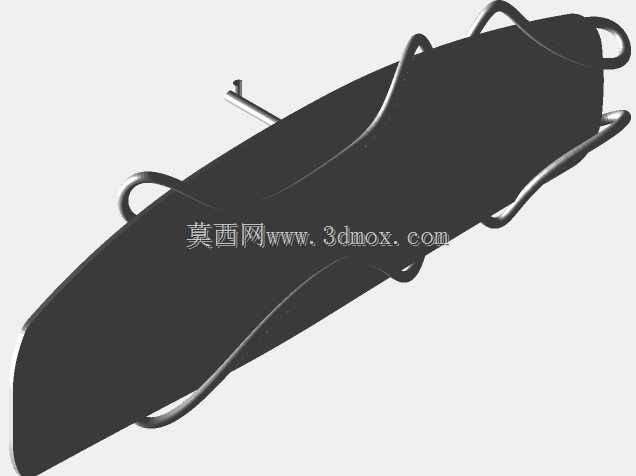

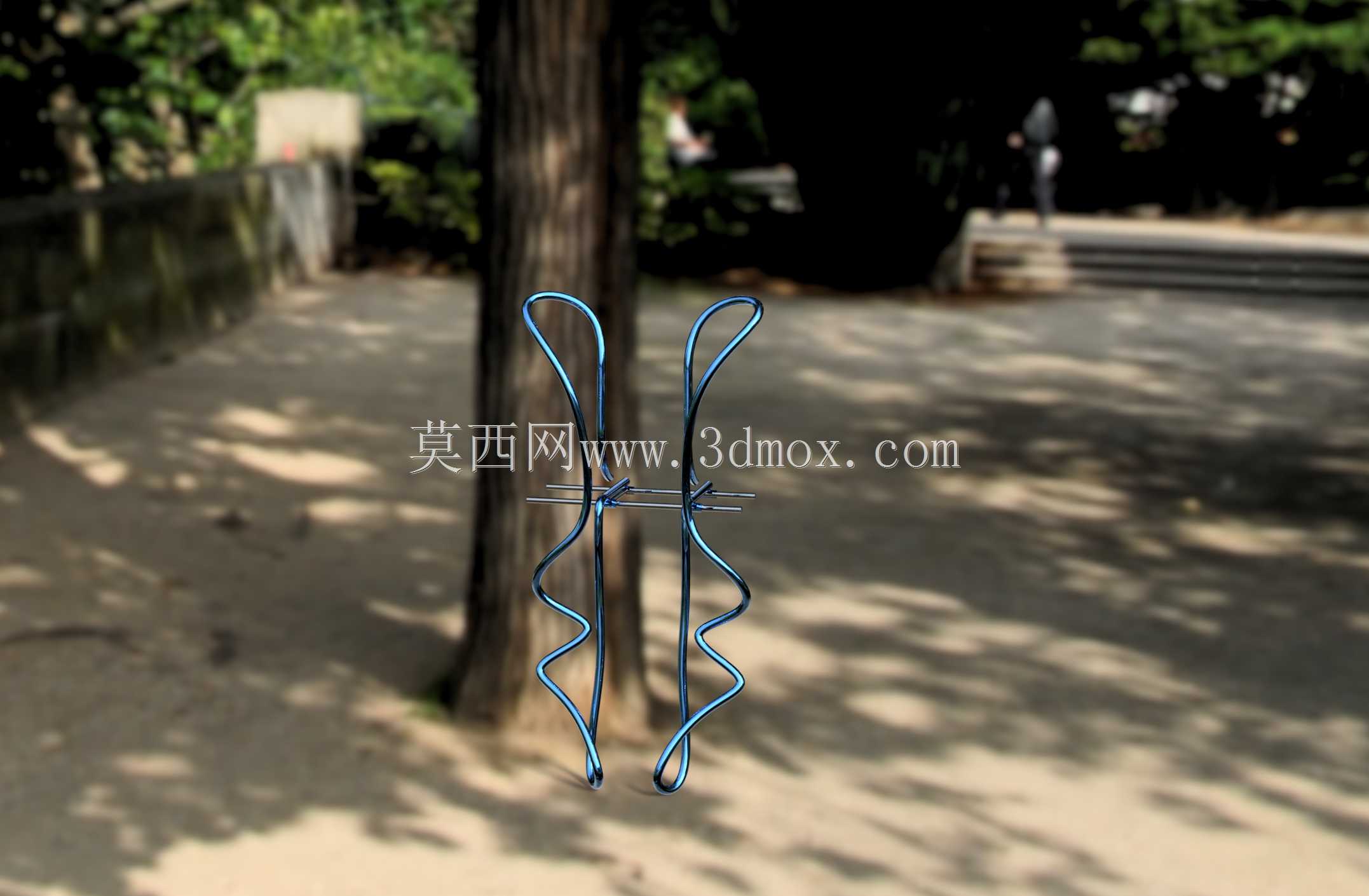

从结构设计逻辑来看，整个架体没有采用传统金属管材弯折的常规方案，而是顺着滑水板本身的流线型外轮廓做了贴合式的固定点位布局：主固定环一共设置了三组，分别对应滑水板的重心位置、前端1/3处、尾端1/4处，固定环采用弹性弯曲的管状结构，既可以适配不同厚度的通用滑水板，也能在骑行遇到颠簸时提供一定的缓冲余量，避免硬接触刮花滑水板的表面涂层。架体与自行车的连接点位选在了座管下方与后上叉的交汇位置，这个位置是自行车车架后部受力最均衡的区域，不会因为单侧挂载导致车架受力变形，也不会干扰后轮的转向间隙与碟刹、变速线管的走线空间。

实际使用场景中，这款架体不需要对原车做任何打孔改装，所有固定点都采用快拆式的箍紧结构，普通用户不需要专用工具，3分钟内就能完成架体的安装或者拆卸，拆卸后架体本身可以贴合在滑水板背面，不会额外占用储物空间。固定环的弯曲弧度经过反复调整，当滑水板固定完成后，板体整体与自行车后轮的平面保持15度的倾斜角，这个角度既可以避免骑行时板体边缘碰到骑行者的腿部，也能让整车的重心尽量靠近自行车的纵向中心面，降低骑行时的方向跑偏概率。

从安装边界尺寸来看，架体完全展开后的最大宽度不超过35厘米，符合非机动车通行的宽度要求，不会因为挂载装备导致整车超宽影响其他道路使用者；架体的最低离地间隙保持在22厘米以上，经过常规的减速带、坑洼路面时不会出现剐蹭地面的情况。固定点位的受力设计上，每个固定环都做了圆角过渡处理，没有尖锐的外露棱角，避免装卸装备时划伤手部或者滑水板表面；架体本身的重量控制在1.2千克以内，不会给自行车增加过多的无效负载，即使不挂载滑水板时，架体也不会对正常骑行产生明显的阻力影响。

不同于市面上通用的行李架，这款架体的固定结构专门针对滑水板的长条形形态做了优化，不需要额外绑带就能完成板体的纵向限位，骑行过程中板体不会出现前后窜动的情况；如果用户有携带其他长条形户外装备的需求，比如冲浪风筝的板体、长板滑板，也可以通过调整固定环的锁紧程度来适配，不需要更换架体。在结构强度的冗余设计上，架体的主受力管壁厚做了针对性加强，常规10千克以内的长板类装备都可以稳定承载，即使经过连续颠簸的非铺装路面，固定点位也不会出现松脱变形的情况。

走线布局上，架体的所有固定箍都预留了线管避让槽，安装时不会挤压自行车的刹车线、变速线，避免因为架体安装导致刹车或者变速手感变涩的问题；架体与自行车车架接触的位置都贴有防滑橡胶垫，既可以增大摩擦力防止架体转动，也能避免金属架体刮花自行车车架的漆面。很多滑水爱好者在实际出行时，还会在架体的空余位置挂载小型的防水包，用来放置钥匙、毛巾、防滑蜡等小物件，架体的结构强度也完全支持这类附加的小负载，不需要额外加装其他配件。

从骑行操控的角度来看，因为挂载点靠近整车重心，安装滑水板之后的自行车操控手感和空车状态差异很小，低速转向时不会出现明显的尾部拖拽感，高速骑行时也不会因为板体的风阻导致车把晃动。针对夜间骑行的需求，架体的尾端还预留了尾灯安装位，用户可以直接把常规的自行车尾灯卡在预留的卡槽里，不需要额外加装固定座，保证夜间骑行时的后方警示效果。
