蛇形盘管式油冷却换热装置结构设计

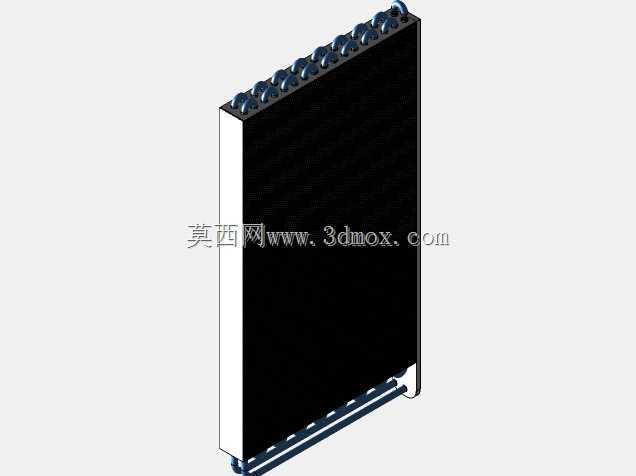

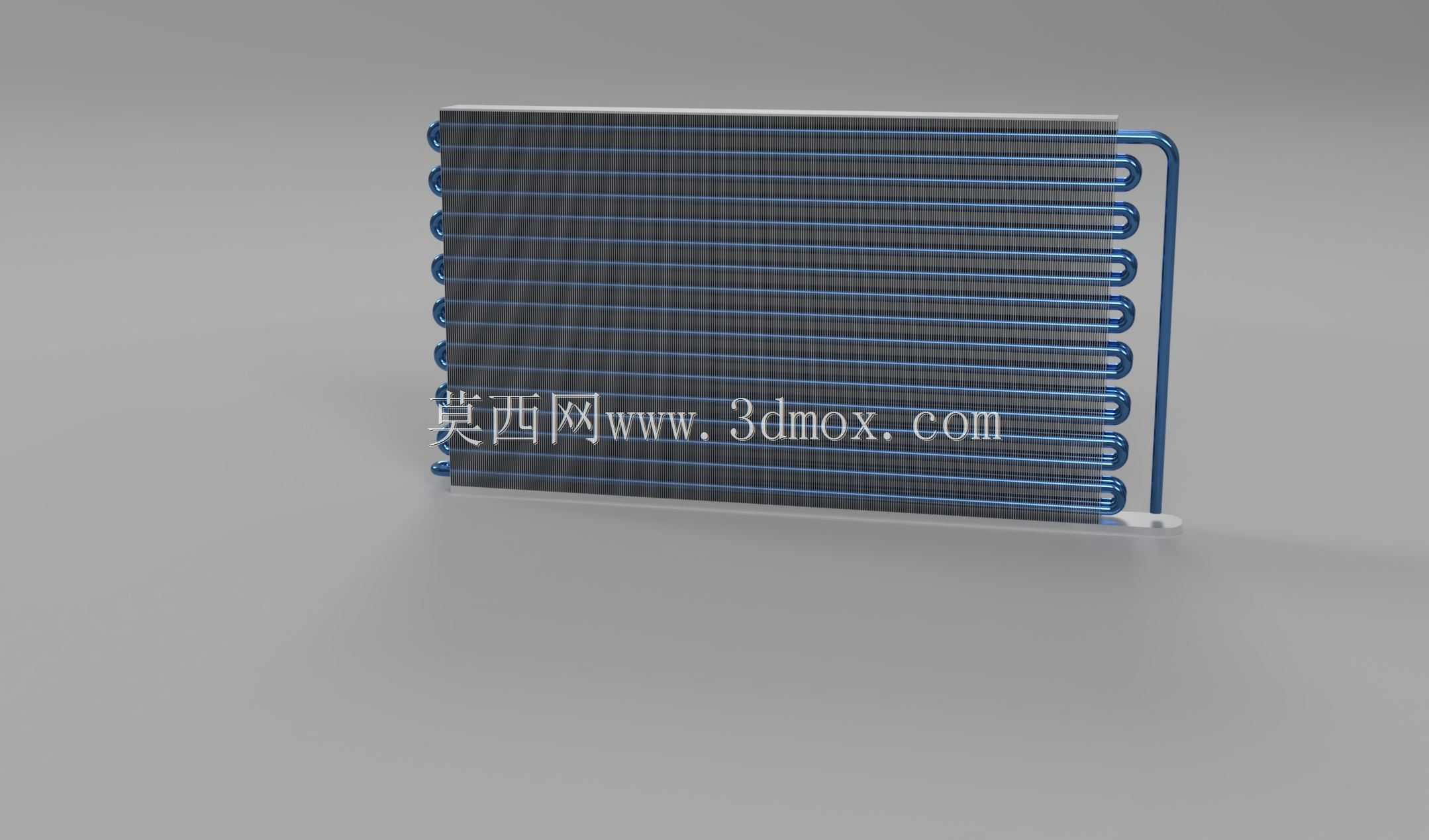

　　这套换热部件的三维结构围绕油介质冷却工况搭建，主体采用连续蛇形折弯的金属盘管配合大面积平直散热翅片构成，在液压站、润滑系统、工业制冷机组以及变流稳压配套设备里，承担带走高温油料余热、把工作油温稳定控制在允许区间的作用。盘管从一端集流位置出发，沿翅片平面反复平行折返，单根管路连续成型减少了中间接头数量，从结构根源上降低了油液渗漏的概率，折弯段统一采用大圆弧过渡，既避免折弯处管壁出现过度减薄、应力集中开裂，也让油流在转向时不会产生剧烈的涡流压损，全程流道顺畅，循环泵的负载可以控制在合理范围。平直翅片紧贴盘管排布，大幅拓展了和空气接触的换热面积，盘管和翅片接触位置保证贴合紧密，减少接触热阻，让管内油液的热量可以快速传导到翅片表面，

　　再经由强制对流或者自然通风把热量散到外界环境。从安装边界来看，整体主体呈薄型矩形布局，厚度方向尺寸紧凑，可以直接嵌入机组柜体的通风风道内，不需要占用额外的大体积安装空间；盘管两端的连接管从主体侧方引出，末端预留对接接口，现场配管时可以直接和系统的供油、回油管路对接，进出油方向标识清晰，避免接管反向导致流路不畅。设计过程中优先考量了工况适配性：蛇形管路的通径选取匹配常规润滑、液压系统的油液流量，不会因为流道过窄造成油阻过大，也不会因为通径冗余导致换热段油液流速过低、边界层变厚削弱换热效率。翅片的排布间距兼顾散热效率和防尘维护需求，间距不会过密导致空气中的浮尘快速堵塞风道，日常运维时可以直接用压缩空气从迎风面吹扫清理积灰。

　　侧边的管路固定支座对伸出的折弯管段形成支撑，设备运行时管路不会因为油流脉动、风机振动产生晃动疲劳，长期运行下管路焊缝和折弯位置的结构可靠性更有保障。整套结构没有复杂的异形腔体，零件拆分逻辑清晰，盘管折弯、翅片叠装、端边固定的工艺都适配常规钣金和管路加工产线，建模时完整还原了每一段折弯管路的曲率、翅片的层叠间距以及侧方安装支脚的位置，在做机组整体布局干涉检查时，可以直接调取该部件核对周边风道、管路、柜体框架的安全间隙，提前规避安装时出现的管路碰撞、通风空间不足这类现场问题，也能据此核算换热面布设范围是否匹配整机的散热负荷需求。
