车载推拉式自动保险线座结构设计

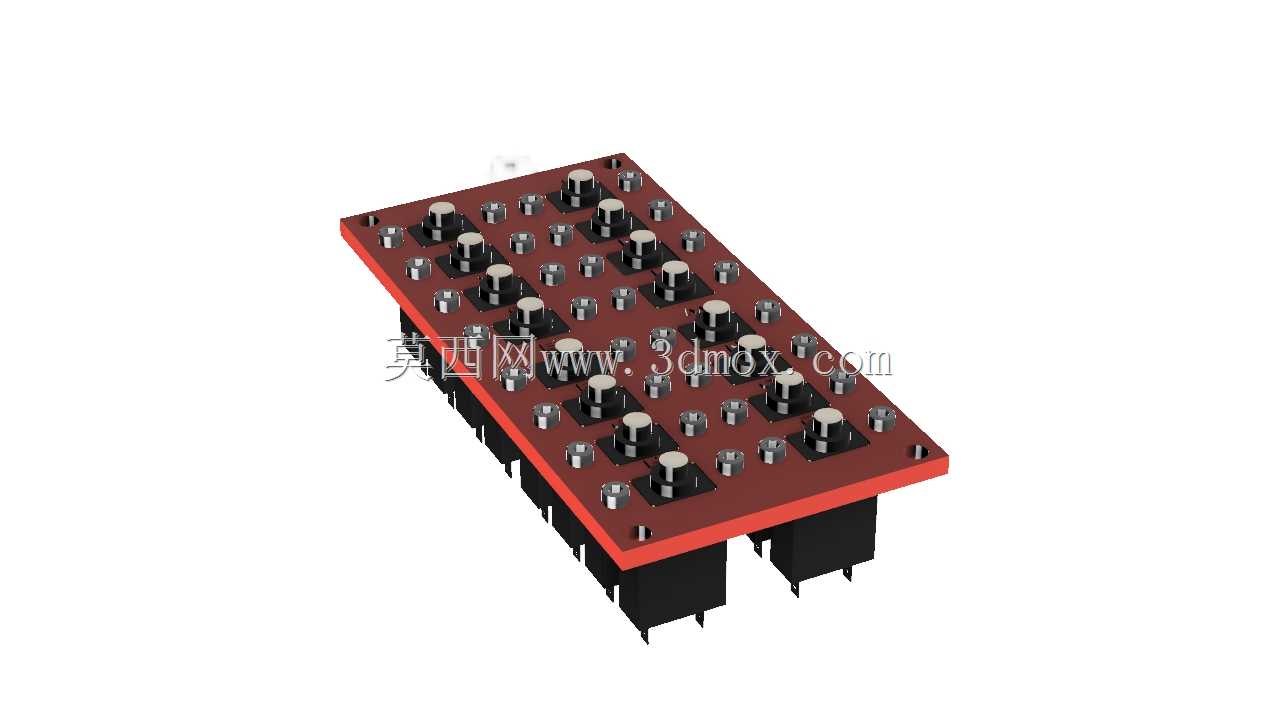

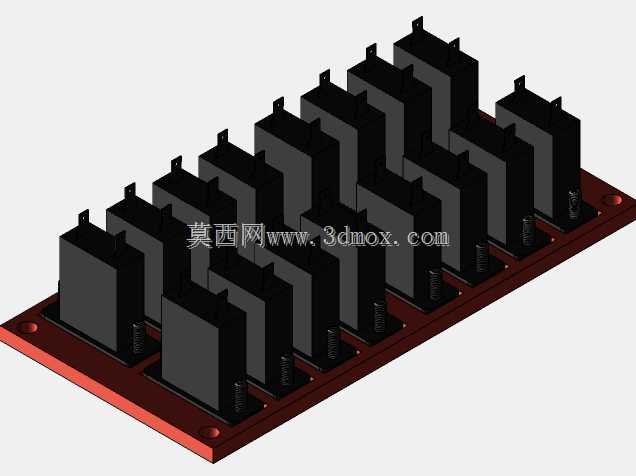

　　车载电路系统的过载防护是整车电气架构可靠性的核心环节，这款推拉式自动保险丝座，主要适配乘用车辆、商用工程车辆的座舱配电回路、底盘电控回路的分路保护需求，区别于传统翻盖式、插拔式保险丝座，推拉结构的设计核心是解决车载振动工况下的保险丝松脱问题，同时优化狭小装配空间内的保险丝更换操作效率。从结构布局来看，该保险丝座采用一体化绝缘基座搭配红色阻燃面板的组合形式，基座上规则排布多组保险丝插接位，单排可容纳多路保险回路，整体安装边界适配车载标准电器安装舱的预留位，底部引脚采用直插式焊脚设计，可直接与车载PCB配电板完成波峰焊固定，引脚间距符合车载电器通用接插件间距规范，无需额外定制转接板即可完成装配。设计过程中优先考虑了车载环境的耐温要求，

　　基座材料选用耐高低温的工程绝缘材质，可承受-40℃到125℃的工作温度区间，覆盖车辆极寒地区启动、夏季机舱高温暴晒的全场景工况，面板边缘做了倒角处理，避免装配过程中划伤线束绝缘层，每个插接位旁预留了标识刻印位，可对应标注回路编号、额定电流参数，方便后期维保排查。推拉结构的核心是内置的弹性锁止机构，当推入面板时，锁止卡扣会自动卡入基座卡槽，将所有插接的保险丝压紧在接触铜片上，避免车辆行驶过程中持续振动导致的接触不良、电弧烧蚀问题；需要更换保险丝时，只需向外拉出面板，即可露出所有保险丝的插拔位，无需拆卸周边其他线束或部件，相比传统需要撬开盖板的保险丝座，维保操作时间可缩短60%以上，尤其适合仪表台内部、

　　保险盒内部等操作空间狭小的装配位置。接触铜片采用高弹性锡磷青铜材质，表面做镀锡处理，降低接触电阻，避免长期通电后的氧化锈蚀，每个铜片的夹持力经过反复调校，既保证保险丝插装后的接触可靠性，又不会因为夹持力过大导致更换时插拔困难。整体结构没有多余的零散部件，推拉过程中面板与基座始终保持连接，不会出现维保过程中盖板掉落、遗失的问题，面板与基座的配合间隙控制在0.2mm以内，可阻挡日常行车过程中的灰尘、溅水进入插接位，满足车载电器IP40的防护要求。在三维建模过程中，所有插接位的尺寸公差严格按照车用中号、小号保险丝的标准尺寸进行匹配，铜片卡槽的位置度公差控制在0.1mm以内，保证保险丝插装后不会出现偏斜、虚接的问题，

　　安装孔位的位置适配主流车载配电盒的固定点尺寸，可直接替换同规格的传统保险丝座，无需修改原有配电板的设计。从实际应用场景来看，该款保险丝座可用于车辆座舱内的中控供电、车窗升降、灯光控制、车载影音等多回路的集中配电保护，也可用于改装车辆的附加电路保险安装，多回路集成的设计可以减少配电盒内的零散部件数量，简化整车线束的布局走向，降低线束装配的工时成本。结构设计上充分考虑了自动化装配的需求，基座底部的焊脚采用标准料带包装规格，可适配SMT贴片机的自动拾取、贴装流程，无需人工手动插件，适合大批量的整车生产装配场景，面板表面的防滑纹理设计，方便维保人员戴手套操作时也能顺利推拉面板，不会出现打滑脱手的问题。
