标准拉杆式双作用气动气缸三维结构设计

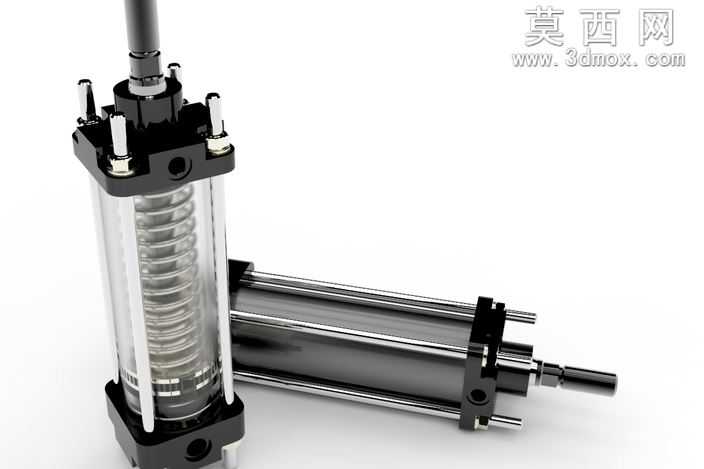

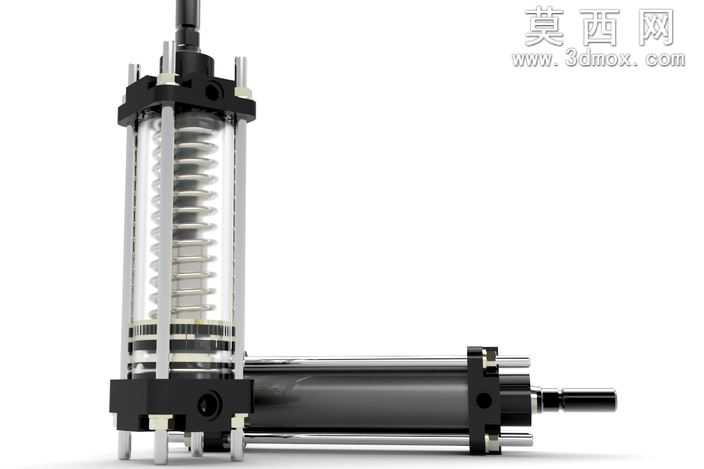

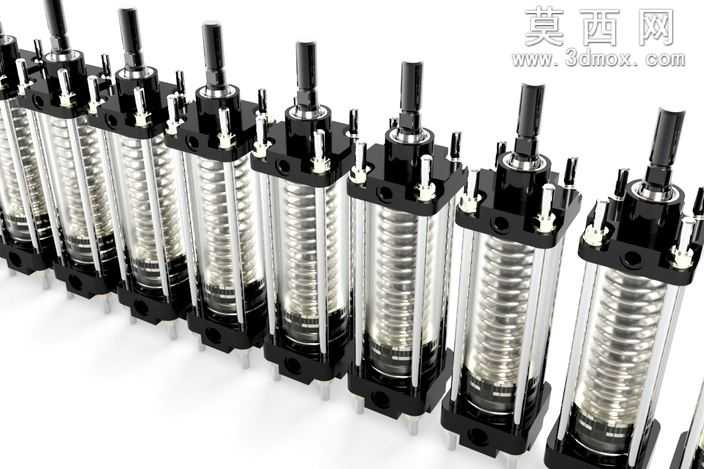

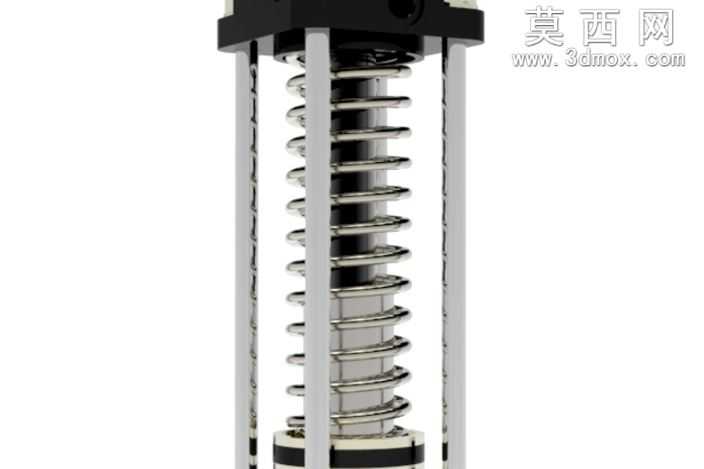

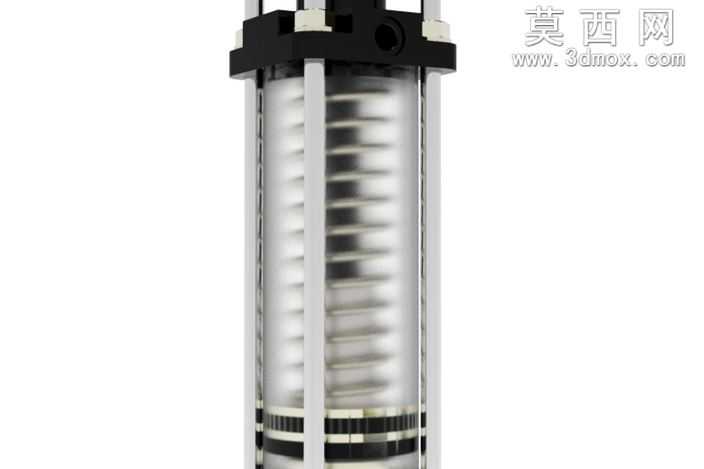

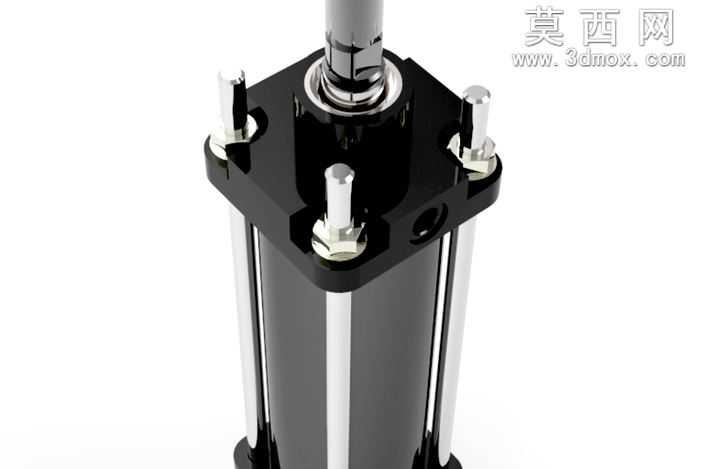

本作品为拉杆式双作用气动气缸的三维参数化设计成果，建模阶段采用自顶向下的设计思路，先完成整体气动执行逻辑的框架搭建，再逐一拆分各功能部件进行精细化建模，确保各零件间的装配公差符合气动元件行业通用标准。建模过程中对气缸的核心结构做了完整还原：包含带缓冲结构的铝合金缸筒、经硬质氧化处理的活塞组件、镀铬调质活塞杆、带防尘圈与导向环的前后端盖、起紧固密封作用的四根高强度拉杆，以及内置的复位弹簧、密封件、气口接头等细节结构，所有配合面均按照实际装配要求设置了合理的间隙与公差，可直接用于装配干涉校验与运动仿真。材质渲染阶段针对不同部件的物理特性做了对应材质映射：缸筒采用高透亚克力材质模拟透明演示效果，可直观展示内部活塞与弹簧的运动状态；金属结构件分别赋予镀铬、发黑阳极氧化、哑光铸铝等不同金属材质，还原真实工业零件的表面质感；密封件采用丁腈橡胶的哑光深黑材质，气口接头做了镀锌钝化的金属质感处理，整体渲染效果兼顾结构展示性与工业真实感。设计过程中充分考虑了气缸的实际工作特性，对活塞的缓冲行程、密封件的压缩量、拉杆的预紧力位置都做了参数化设置，可通过修改核心参数快速适配不同缸径、不同行程的同系列气缸设计需求，模型内部的运动副设置完整，可直接导入仿真模块完成气缸伸缩动作的动态模拟，验证行程限位、缓冲效果等核心性能，也可用于气动回路的虚拟调试、产品展示动画制作以及非标自动化设备的配套选型参考，完整还原了拉杆式气缸的结构原理与装配关系，能够满足教学演示、方案设计、产品开发等多场景的使用需求。
