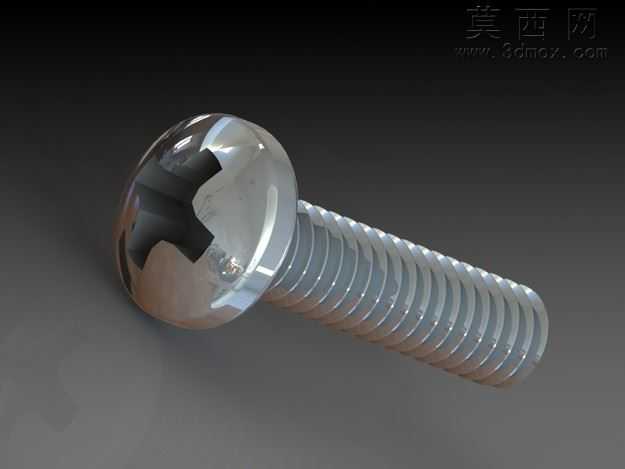

盘头十字槽M1.6菲利普螺钉三维设计

本作品为盘头菲利普M1.6螺钉的参数化三维模型，建模过程严格遵循紧固件通用设计规范，针对小规格螺纹连接件的结构特征做了精细化还原。建模阶段首先以盘头螺钉的头部轮廓为基准，绘制盘头的旋转截面草图，精准控制盘头的外径、头部厚度以及头部与杆部过渡的圆角参数，保证头部轮廓符合盘头螺钉的外形标准；随后针对菲利普十字槽的结构特征，采用拉伸切除的方式完成槽型构建，严格匹配十字槽的槽深、槽宽以及槽口的倾斜角度，还原菲利普槽型的驱动结构特征，确保槽型与对应旋具的匹配度。杆部建模阶段，通过螺旋线扫描切除的方式生成M1.6规格的外螺纹结构，精准控制螺纹的牙型角、螺距、牙距公差以及螺纹收尾的过渡结构，还原小规格螺纹的牙型细节，避免小尺寸建模下的螺纹特征失真。模型同时覆盖该规格螺钉不同长度规格的参数化配置，通过配置特征管理不同长度下的杆部尺寸，形成同规格不同长度的螺钉家庭表，满足不同装配场景下的选型调用需求。材质渲染阶段，采用镀锌碳钢的金属材质参数，还原螺钉表面的哑光镀锌质感，对头部顶面、螺纹牙面做了差异化的粗糙度设置，头部顶面设置较低的粗糙度模拟冷镦成型后的表面质感，螺纹牙面设置略高的粗糙度还原螺纹加工后的表面纹理，提升模型的真实感。结构设计上充分考虑小规格螺钉的工艺特征，还原了头部与杆部衔接处的冷镦过渡圆角、螺纹起始端的倒角引导结构，避免模型出现不符合实际加工工艺的尖锐棱角，保证模型结构与实际量产螺钉的一致性。建模过程中对所有特征做了全参数化关联，修改对应尺寸参数即可快速衍生同类型不同规格的盘头螺钉模型，可直接用于各类机电产品、精密设备的装配仿真、干涉检查以及工程图导出工作，模型特征树逻辑清晰，无冗余特征，不同软件间的格式转换过程中可完整保留螺纹、槽型等关键结构特征，适配多类三维设计场景的使用需求。
