齿轮滚齿机设备结构三维建模设计

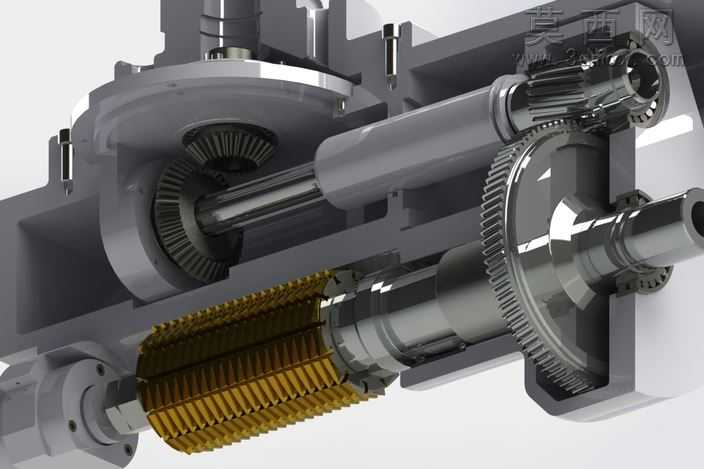

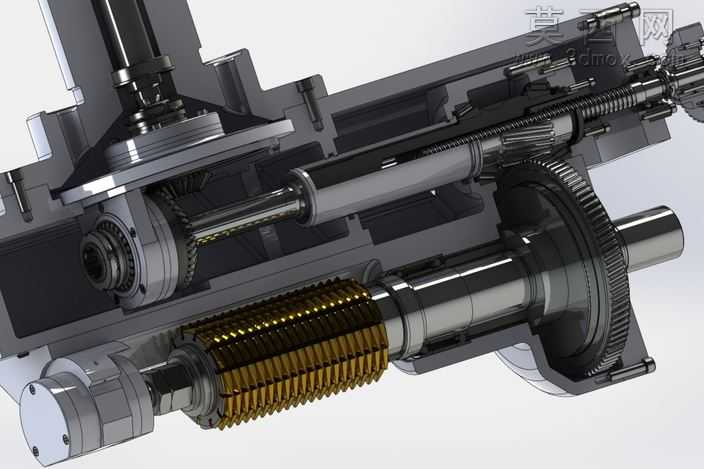

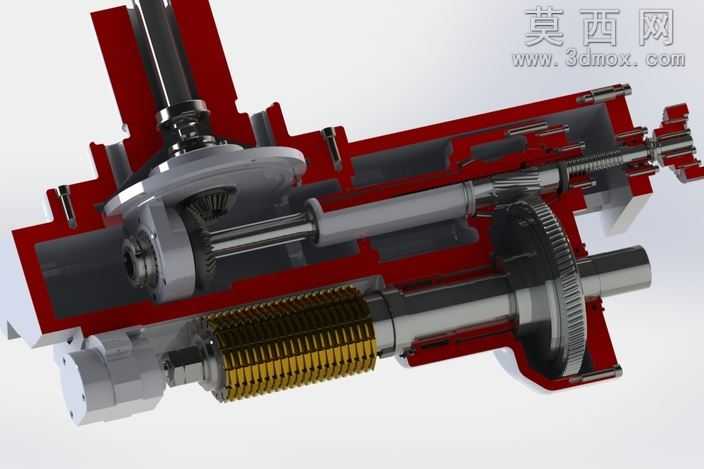

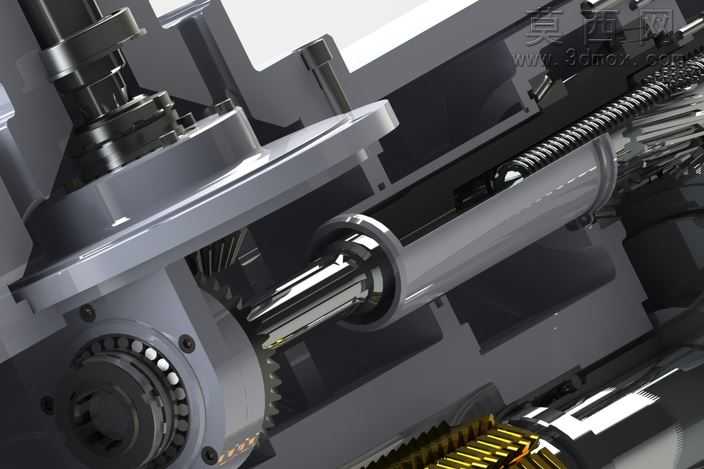

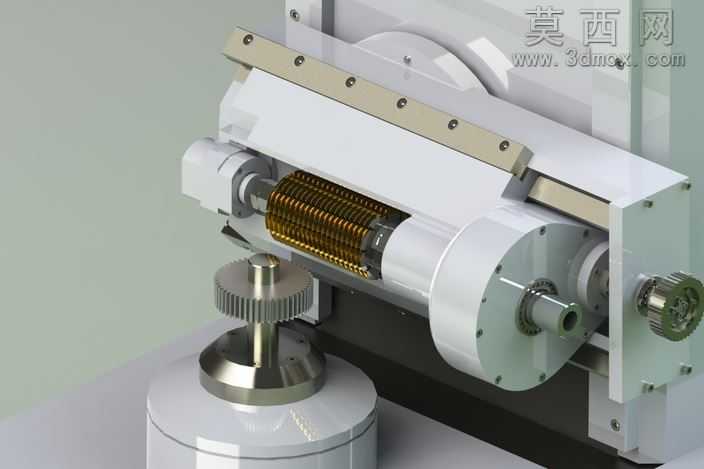

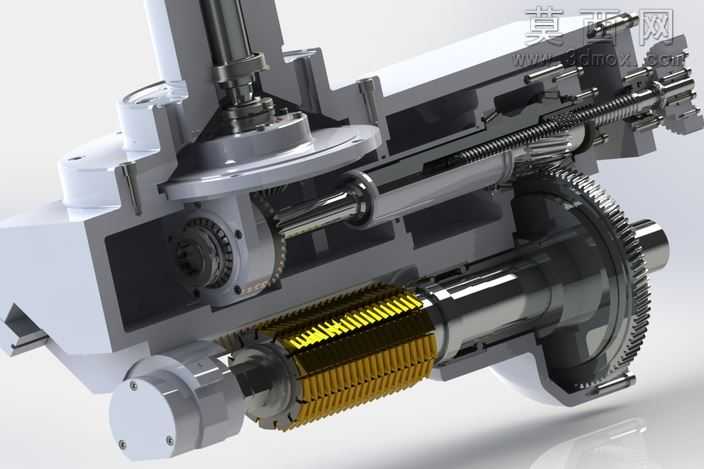

本作品为齿轮滚齿机的高精度三维建模成果，建模过程严格遵循滚齿机的实际机械结构与运动逻辑，完整还原了设备从工件装夹到滚削加工的全流程结构组成。建模阶段对各部件的装配关系进行了精准约束，首先完成工件装夹工作台的结构搭建，还原了带定位基准的圆形底座、可升降装夹主轴、工件锁紧结构的细节，保证待加工齿轮坯的装夹定位精度符合实际加工要求；其次完成滚刀切削总成的建模，包含滚刀主轴、多圈排布的硬质合金滚刀齿形、主轴传动连接端、角度调节摆架结构，还原了滚刀可随加工需求调整切削倾角的结构特性，同时对滚刀的齿形排布、螺旋升角对应的安装角度做了精准的参数化还原，保证滚刀与工件的展成运动关系符合齿轮加工的运动学原理。模型还完整还原了设备的床身支撑结构、横向进给导轨、纵向调节滑座、传动端的齿轮传动组、手轮调节机构等细节，各部件的连接面、紧固螺栓孔、定位销孔等工艺结构均做了细致还原，没有遗漏关键装配特征。材质渲染阶段，对不同功能部件做了区分化材质设置：床身、滑座等铸铁类部件采用哑光磨砂金属材质，还原铸铁件的表面质感；滚刀、装夹主轴、传动齿轮等运动部件采用高反光的合金钢材材质，突出加工件的精密金属质感；手轮、操作端部件采用带细微纹理的镀铬材质，还原操作件的表面处理效果；透明防护挡板采用高透亚克力材质，设置了符合真实光学特性的折射与反射参数，提升渲染的真实感。设计思路上，本模型以展成法齿轮加工的原理为核心，所有运动部件的位置关系、运动自由度均严格匹配实际滚齿机的工作逻辑，既可以作为机械设计教学的演示模型，直观展示滚齿加工的运动原理与设备结构，也可以作为齿轮加工设备研发阶段的结构参考模型，为设备的结构优化、运动仿真提供基础三维载体，模型各部件均为可编辑参数化结构，支持根据不同加工规格的滚齿机设计需求进行参数调整与结构修改。
