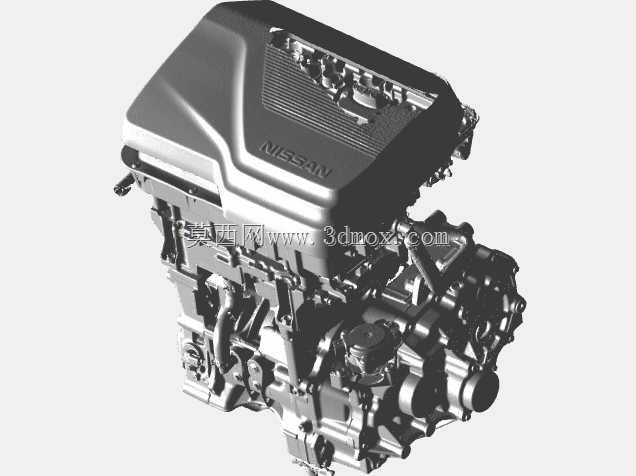

日产Leaf第三代EM57电机组带变速箱结构

　　在纯电乘用车的动力系统开发环节，电驱总成的集成化设计直接决定了整车的动力输出效率、前舱布置空间利用率以及NVH表现，这套适配日产Leaf第三代车型的EM57电机组集成变速箱结构，是面向量产纯电车型前置前驱布局开发的核心动力单元，日常的三维建模工作中，这类量产级电驱总成的数模是做整车动力匹配、前舱布置校核、改装方案设计的核心参考依据。从实际装车场景来看，这套电驱总成主要承担纯电车型的动力输出与扭矩转换功能，电机本体输出的高转速低扭矩动力，经过集成式变速箱的减速增扭后，直接传递给前桥半轴驱动车辆行驶，相比传统燃油车的发动机加变速箱分体布置，这套集成式电驱总成省去了离合器、飞轮等冗余部件，整体轴向尺寸更短，能够在有限的前舱空间内预留出更多的高压线束、冷却管路以及电控单元的布置空间，同时减少了动力传递路径上的连接节点，降低了传动过程中的动力损耗。从结构设计思路来看，这套电驱总成采用了电机、减速器、差速器高度集成的布置方案，上部的电机端盖做了加强筋结构设计，既能够提升端盖的结构刚度，抑制电机高转速运行时的壳体振动，也能在端盖表面形成规整的散热肋面，配合整车的冷却系统回路带走电机运行产生的热量；电机本体与变速箱壳体采用一体化铸铝结构设计，连接法兰面做了高精度的止口定位设计，能够保证电机输出轴与变速箱输入轴的同轴度，避免长期运行过程中出现轴系偏磨、异响等问题。

　　在安装边界层面，这套电驱总成的悬置安装点分布在壳体的三个受力支点位置，安装点的位置精度直接决定了总成装车后的受力状态，建模过程中可以看到每个悬置安装点都做了局部加厚处理，并且预留了足够的螺栓操作空间，能够满足总装车间的自动化装配需求；总成的下部预留了变速箱油加注、放油接口，以及转速传感器、温度传感器的安装位，所有外接接口的位置都避开了车身纵梁、副车架等周边部件的安装空间，不会出现装车后接口被遮挡、维护操作空间不足的问题。

　　从功能特性来看，这套110kW功率等级的电驱总成能够覆盖城市通勤、高速行驶等全场景的动力需求，集成的单级减速变速箱结构简单，传动效率高，相比多档位变速箱故障率更低，更适合家用纯电车型的使用场景；电机本体的高压接线端布置在总成的上部靠近防火墙的位置，能够避免车辆行驶过程中路面飞溅的积水、泥沙接触高压接插件，提升高压系统的绝缘安全性，冷却回路的进出水口布置在电机侧端，能够与整车的冷却系统管路直接对接，不需要额外设计转接管路。

　　在做相关车型的改装、维修或者同级别电驱系统的对标开发时，这套数模能够直观呈现量产电驱总成的结构布置逻辑，比如不同部件的空间避让关系、密封结构的设计形式、轴系的支撑方式等细节，都能为结构设计人员提供实际的量产参考，避免在设计过程中出现结构干涉、安装空间不足、维护性差等问题；尤其是在做新能源汽车的课程设计、竞赛项目开发时，这类成熟量产的电驱总成结构，能够帮助开发者快速理解电驱系统的集成设计思路，减少方案迭代过程中的试错成本。
