VAG车型配套辅助冷却水泵结构

在乘用车热管理系统的布局中，这类辅助冷却水泵并不承担发动机主循环的大流量输送任务，更多是在主水泵无法覆盖的工况区间补全冷却回路的动力输出，比如涡轮增压器停机后的延迟冷却、混动车型电池组温控回路的介质驱动、暖风系统在低转速工况下的流量补足，都是这类泵的核心应用场景。很多刚接触整车热管理的工程师容易忽略这类辅助泵的作用，实际上在小排量增压机型和插混车型上，缺少这类辅助泵的补流，很容易出现涡轮壳体积碳、低温下暖风升温慢、电池包温差过大等一系列问题，甚至会触发动力系统的过热保护逻辑。

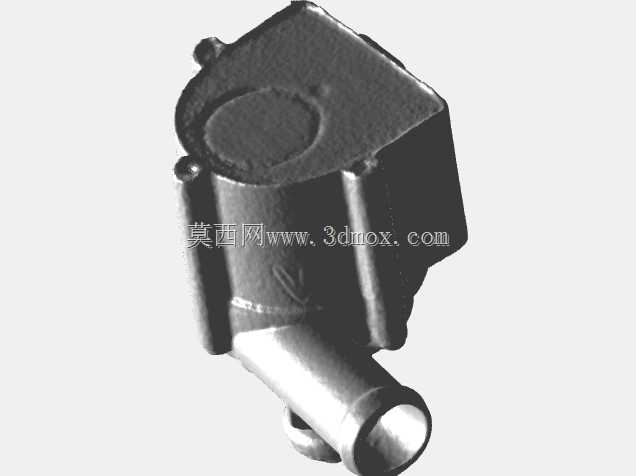

从结构设计来看，这款泵采用了集成式的壳体布局，主体泵腔为近似方形的压铸结构，这种设计并非随意选择，而是充分考虑了整车机舱内的安装空间限制——传统圆形泵壳在布置时会浪费边角空间，方形壳体可以更好贴合机舱内的安装面，和周边的线束、管路、支架形成更紧凑的配合，减少不必要的空间占用。壳体上预留的三个安装凸台带有定位沉孔，安装时可以先通过凸台卡入预装支架的定位销，再打紧固定螺栓，不需要人工长时间托举对位，能有效提升总装线的装配效率。进出水口采用了侧向伸出的直管结构，管口带有标准的快接接口环槽，适配整车冷却系统常用的快插式胶管，装配时不需要额外打胶或者使用卡箍反复调整，推入到位即可实现密封，后期维护更换时也能快速拔插，减少维修工时。

泵体内部的流道设计采用了渐扩式压水室结构，叶轮为离心式闭式结构，这种设计的优势在于小流量工况下的效率更高，同时运行噪音更低，符合乘用车NVH的设计要求。要知道这类辅助泵很多时候是在发动机停机后继续工作，此时机舱内没有发动机运转的背景噪音，如果泵本身的运行噪音过大，很容易被车内乘员感知，引发品质投诉，所以在建模阶段就需要对压水室的隔舌角度、叶轮和泵腔的间隙做反复优化，避免出现流体啸叫。从安装边界来看，这款泵的主体轮廓最大尺寸控制在120mm以内，进出水口的中心距和安装孔位的相对位置，完全适配大众集团MQB平台下多款车型的机舱安装点，不需要重新设计转接支架，可以直接替换同规格的原厂配件。

建模过程中需要特别注意几个细节：一是壳体上的加强筋布局，这些加强筋并不是均匀分布的，而是对应泵体内部的高压区位置做了加厚，避免泵腔长期承受压力出现蠕变变形，尤其是在冷却液温度达到110℃的工况下，壳体材料的强度会出现下降，加强筋的分布直接决定了泵体的长期使用寿命；二是进出水口的同轴度要求，快接接口的密封完全依靠管口和胶管的过盈配合，如果管口同轴度超差，会出现密封不严渗漏的问题，建模时需要把管口的形位公差要求体现在三维标注里；三是泵体和电机连接端的密封槽结构，这个位置采用了O型圈静密封，密封槽的深度和宽度需要匹配标准线径的三元乙丙橡胶圈，压缩量控制在18%-25%之间，压缩量过小容易渗漏，压缩量过大会加速橡胶圈的老化失效。

在实际选型匹配时，不能只看泵的流量扬程参数，还要结合整车的热管理策略做匹配，比如用于涡轮延迟冷却的辅助泵，需要能在发动机熄火后持续工作3-5分钟，此时泵的供电来自整车蓄电池，所以泵的功耗不能过高，避免出现蓄电池亏电无法启动的问题；用于电池温控的辅助泵，需要能在低温环境下正常启动，因为低温下冷却液的粘度会大幅升高，如果泵的启动力矩不足，会出现低温下无法运转的问题，导致电池包温度无法快速上升到最佳工作区间。这款泵的结构设计充分考虑了这些工况需求，电机部分采用了低功耗的无刷直流结构，启动力矩足够应对-40℃的低温工况，同时内置了过流保护，当叶轮被冷却系统中的杂质卡滞时，会自动切断供电，避免电机烧毁。

很多三维建模人员在做这类泵的模型时，容易把重点放在外观曲面的还原上，忽略了内部流道和安装接口的准确性，实际上对于结构设计和选型人员来说，安装孔位的坐标、进出水口的角度、泵体和周边部件的干涉边界才是最核心的内容。比如在做机舱布置校核时，需要把泵的三维模型导入整车装配数模，检查泵体和周边的发动机悬置、线束插头、冷却管路之间是否留有足够的安全间隙，一般要求静态间隙不小于10mm，动态工况下（比如发动机怠速抖动、车辆颠簸时）的间隙不小于5mm，避免出现运动干涉磨破管路或者泵体的问题。这款泵的壳体上还预留了一个传感器安装孔位，可以根据不同车型的配置需求，加装压力或者温度传感器，实时监测冷却回路的工作状态，不需要重新开模修改壳体，具备不错的平台化适配能力。
