沃尔沃福特车型适配电动助力转向泵结构

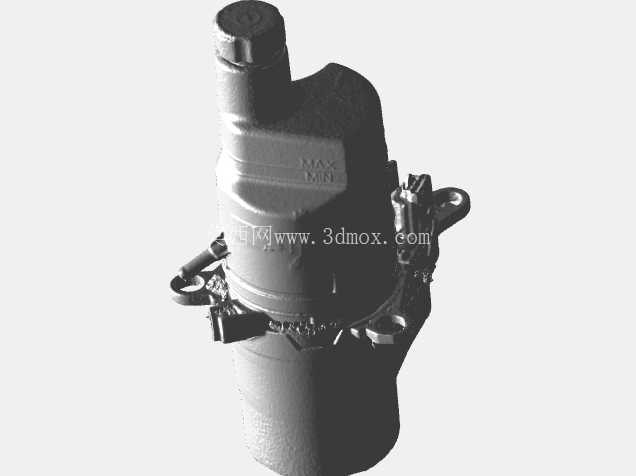

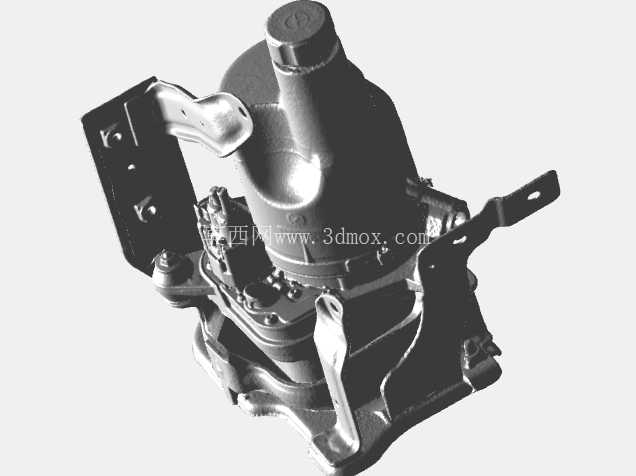

在乘用车底盘转向系统的开发与零部件选型环节，电动助力转向泵是决定转向操控手感、低速转向轻便性与高速行驶稳定性的核心执行部件，不同于传统发动机驱动的液压助力泵，这类电动助力泵可根据整车CAN总线传输的车速信号、转向角扭矩信号动态调整输出油压，避免了传统助力泵随发动机转速波动带来的助力特性偏移问题，尤其适配横置前驱平台的紧凑级与中级乘用车布局。本次呈现的转向泵结构，针对沃尔沃V50、C30、S40、C70以及福特同平台车型的前舱安装空间做了专属适配，从三维结构的细节来看，泵体采用集成式铸铝壳体设计，将驱动电机、柱塞泵腔、储油腔、油压调节阀组整合为单一总成，大幅减少了外接管路的连接点，降低了前舱布置的管路干涉风险。从安装边界来看，泵体侧面预留的三个带橡胶衬套的安装支耳，完全匹配对应车型前舱纵梁的安装孔位坐标，支耳的橡胶衬套刚度经过匹配调校，可过滤泵体工作时产生的高频振动，避免振动通过车身结构传递至驾驶舱引发NVH问题；顶部的注油口设置了带刻度的旋盖，MAX与MIN标识清晰对应储油腔的油液上下限，日常维护时无需拆解壳体即可完成助力油的加注与液位检查，注油口的密封结构采用双唇口橡胶密封圈，可承受-40℃到120℃的工作温度区间，避免高低温环境下出现油液渗漏问题。泵体下部的高压出油口与低压回油口采用快插式接口设计，接口的密封锥面角度与整车配套的高压油管接头完全匹配，安装时无需额外加工密封面，直接卡接即可达到额定密封压力，接口位置的布局避开了前舱内的散热管路、线束走向，不会与周边的发电机、空调压缩机等部件发生运动干涉。从功能设计逻辑来看，该泵的驱动电机采用无刷直流结构，内置的控制器可根据转向扭矩传感器的信号实时调整电机转速，当车辆低速挪车、原地打方向时，电机高转速运行提供大流量高压油，让转向操作足够轻便；当车辆高速行驶时，电机降低转速减少助力输出，让转向盘保持适当的阻尼感，避免高速发飘影响行驶稳定性。泵体内部的柱塞组采用斜盘式结构，相比传统齿轮泵具备更高的容积效率，工作压力波动更小，输出的油压更平稳，能有效减少转向时的卡顿感；内置的油压溢流阀可在系统压力超过额定阈值时自动泄油，避免极限转向时油压过高损坏泵体或转向机密封件。在三维建模的细节处理上，壳体的加强筋布局完全遵循铸造工艺要求，筋条厚度从根部到顶部逐步递减，避免铸造时出现缩孔、壁厚不均的问题，同时加强筋的走向兼顾了泵体工作时的受力方向，可承受高压油腔产生的周期性胀紧力，提升壳体的疲劳寿命。泵体外部的接插件采用防水型设计，针脚定义与整车线束完全对应，接插件周边设置了导流槽，可避免洗车或雨天时积水渗入接插件引发电路故障。从实际装车应用场景来看，这类集成式电动助力转向泵不需要依托发动机的皮带轮驱动，即使在发动机自动启停的工况下，也能持续提供转向助力，不会出现传统助力泵在发动机熄火时助力消失的问题，大幅提升了自动启停车型的使用安全性；同时因为取消了皮带驱动结构，减少了发动机前端附件轮系的负载，一定程度上降低了整车的燃油消耗。在售后维修与零部件替换场景中，该三维结构可直接用于安装位置的匹配校验，维修人员可通过模型提前确认泵体与周边部件的间隙，避免装车时出现干涉问题，也可基于模型拆解内部结构，判断故障点位置，减少维修时的拆解工作量。对于转向系统改装从业者而言，该模型的安装接口、性能参数可作为跨车型适配的参考依据，通过匹配对应的安装转接座与控制信号转换器，可将该泵移植到其他同级别车型上，替代老化失效的原厂助力泵。
