工业承压立式储气罐体三维设计

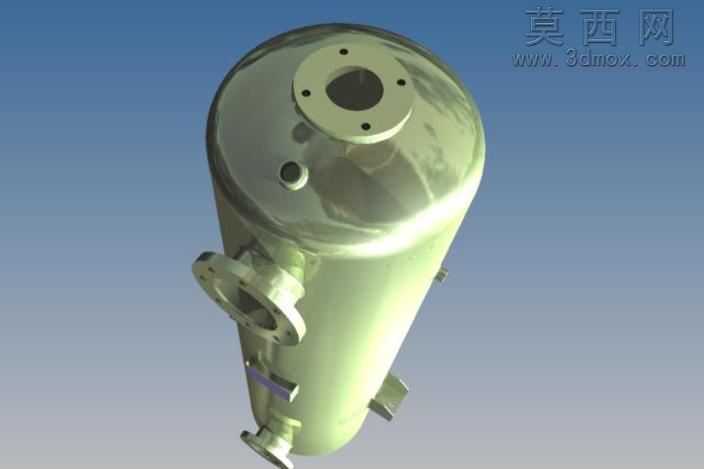

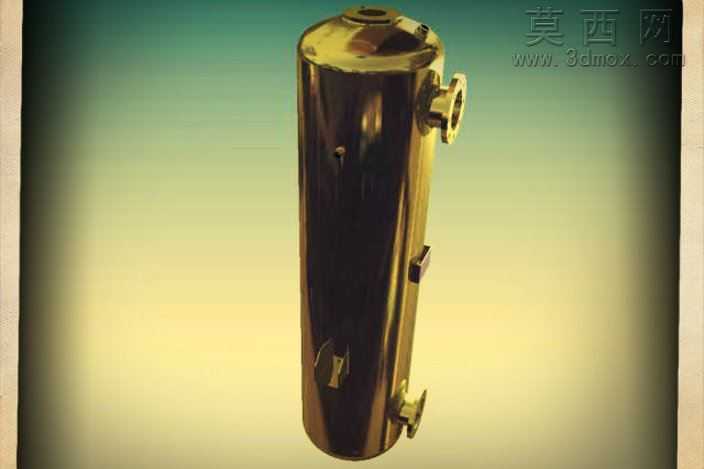

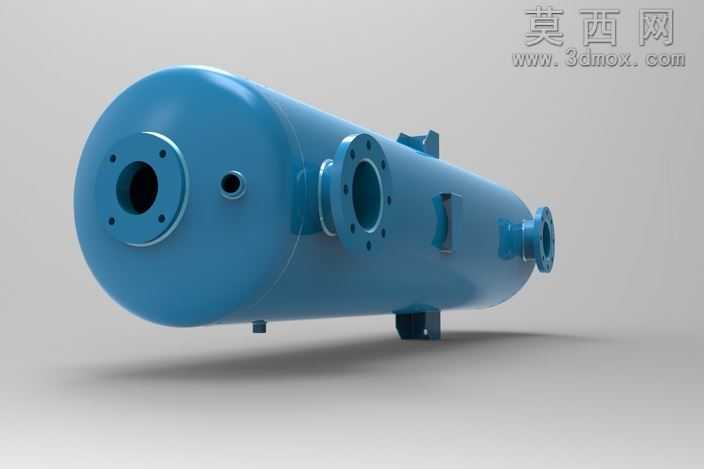

本作品为工业承压立式储气罐的三维设计成果，建模阶段采用参数化特征建模思路，先以回转特征构建罐体的主体圆柱筒体与两端标准椭圆封头结构，保证筒体壁厚均匀一致，符合压力容器的基础结构规范。建模过程中严格遵循给定的性能参数约束，匹配302.5升的容积要求，对应调整筒体的内径与直段长度，同时校核11bar最大工作压力下的结构强度预留量，操作温度覆盖-10℃到100℃的工况区间，在结构细节上预留足够的温度形变余量。接口部分采用标准法兰结构建模，分别在罐体端部、侧部设置不同通径的法兰接口，每个法兰的螺栓孔分布、密封面尺寸均参照对应压力等级的行业标准制作，同时在罐体侧部设置小型仪表接口、底部设置排污接口、端部设置主进气或出气接口，各接口的位置排布兼顾管路安装的操作空间与罐体内部的气流组织合理性。支撑结构采用鞍式支脚建模，支脚与罐体的连接位置做了圆弧过渡处理，避免应力集中，支脚的安装孔位按照落地固定的标准尺寸设计，保证实际安装的适配性。渲染阶段采用哑光工业蓝作为罐体主体材质，还原工业现场钢制压力容器的典型涂装效果，金属法兰部分做了镀锌质感的材质调整，区分不同部件的材质属性，场景采用柔和的漫反射光照，搭配浅灰色地面的柔和阴影，清晰展现罐体的整体轮廓与各接口的位置关系，无过度夸张的特效，保证模型展示的写实性与工程参考价值。结构设计上充分考虑立式安装的稳定性，重心位置经过调整落在支脚支撑范围内，各外接接口的伸出长度做了统一规范，避免与周边安装部件产生干涉，罐体上的小型附件如吊耳、支座加强筋等细节均完整还原，保证模型的工程完整性，可用于工业管路系统的布局演示、压力容器的结构教学、相关设备的方案展示等场景。
