AKM步枪上部护木组件三维建模作品

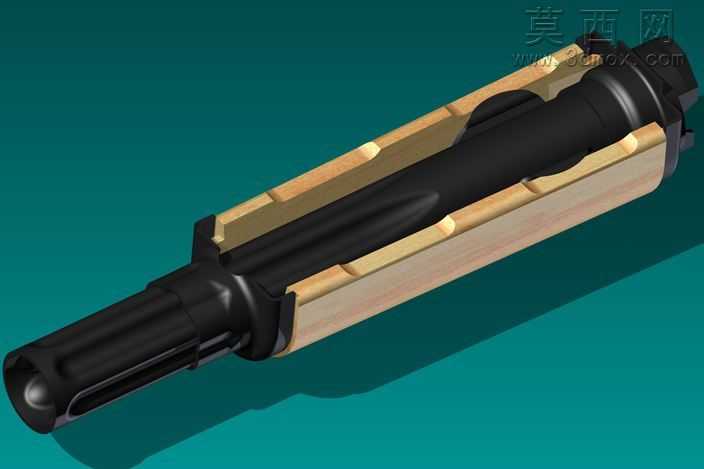

本作品为AKM步枪上部护木组件的三维参数化建模成果，建模阶段采用Autodesk Inventor平台完成全流程构建，首先依据AKM护木的实物测绘参考尺寸搭建基础草图，对护木的木质主体与内嵌金属固定结构分别进行独立特征建模。木质护罩部分通过拉伸、切除扫描特征还原其半包裹枪管的弧形轮廓，精准复刻护木表面的防滑凹槽、与枪管配合的定位卡槽结构，同时还原了护木上预留的散热开孔特征，这类开孔虽无公开蓝图参考，但依据实物照片的常见外观进行了等比例还原，保证外观还原度的同时兼顾结构合理性。金属固定结构部分通过旋转、凸台拉伸、倒角特征构建与枪管、机匣衔接的定位轴套、卡扣结构，严格匹配AKM护木与枪管组件的装配公差，所有配合面均预留合理的装配间隙，还原真实枪械部件的装配逻辑。材质渲染阶段，木质护木部分采用哑光浅木色材质，添加细微的木材纹理贴图与轻微的使用磨损质感，还原实木护木的温润触感与使用痕迹；金属部件采用哑光黑色氧化钢材材质，添加细微的颗粒质感与边缘轻微的磨损高光，还原枪械金属部件的表面处理效果。场景搭建采用深青色纯色背景，搭配定向光源打出护木的结构阴影，清晰展现护木与枪管的嵌套装配关系，通过半剖视角的渲染呈现内部的贴合结构，让观看者可以直观看到护木包裹枪管的内部空间、定位凸点的分布位置。设计过程中重点还原护木的功能结构：护木内壁的定位凸点用于与枪管上的对应凹槽卡合，避免护木在使用过程中发生轴向转动；前后端的金属箍结构用于锁紧护木，保证护木与枪管的连接稳固性；侧面的散热开孔用于加速枪管在连续射击后的空气流通，提升散热效率。建模全程采用全参数化特征构建，所有尺寸均可通过参数面板进行调整，方便后续修改适配不同规格的AK系列枪械护木改型，模型完成后经过干涉检查，确认木质护罩与金属枪管、固定结构之间不存在干涉问题，装配关系完全符合真实枪械的结构逻辑，可用于枪械结构展示、科普演示、周边设计参考等场景。
