环形镂空蜂窝结构承压构件设计

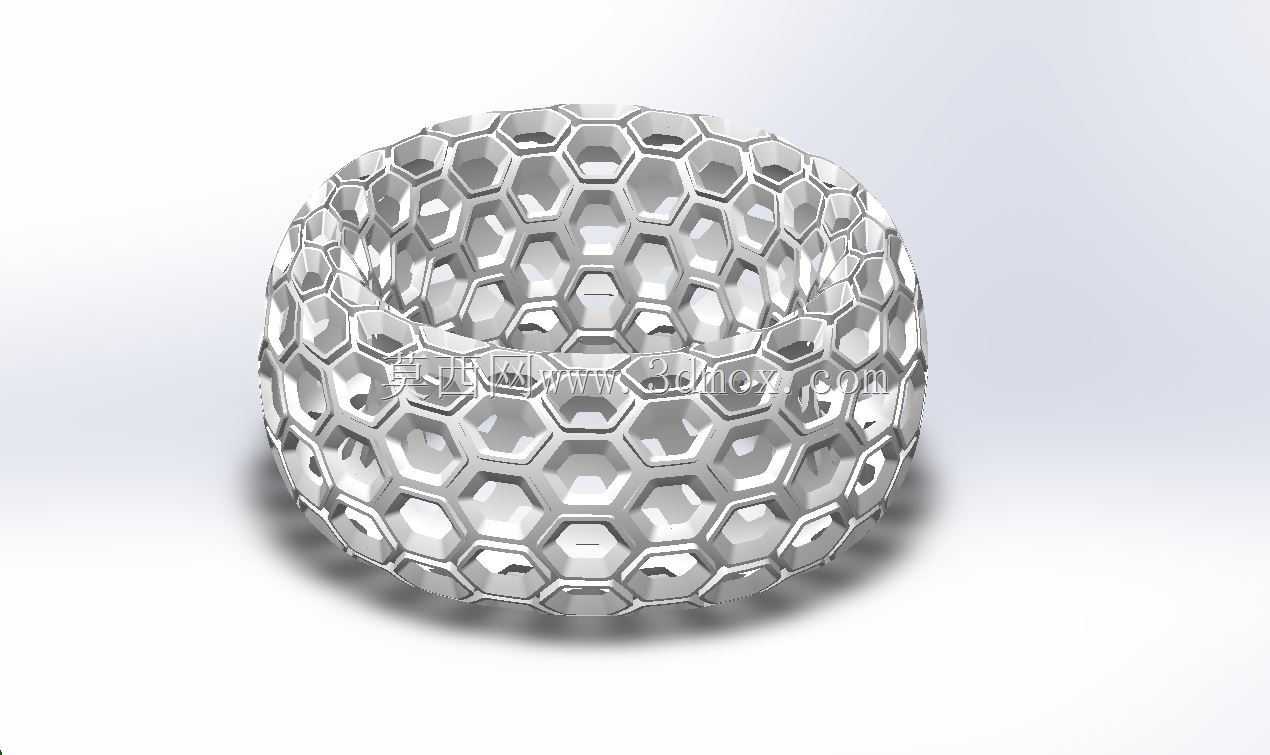

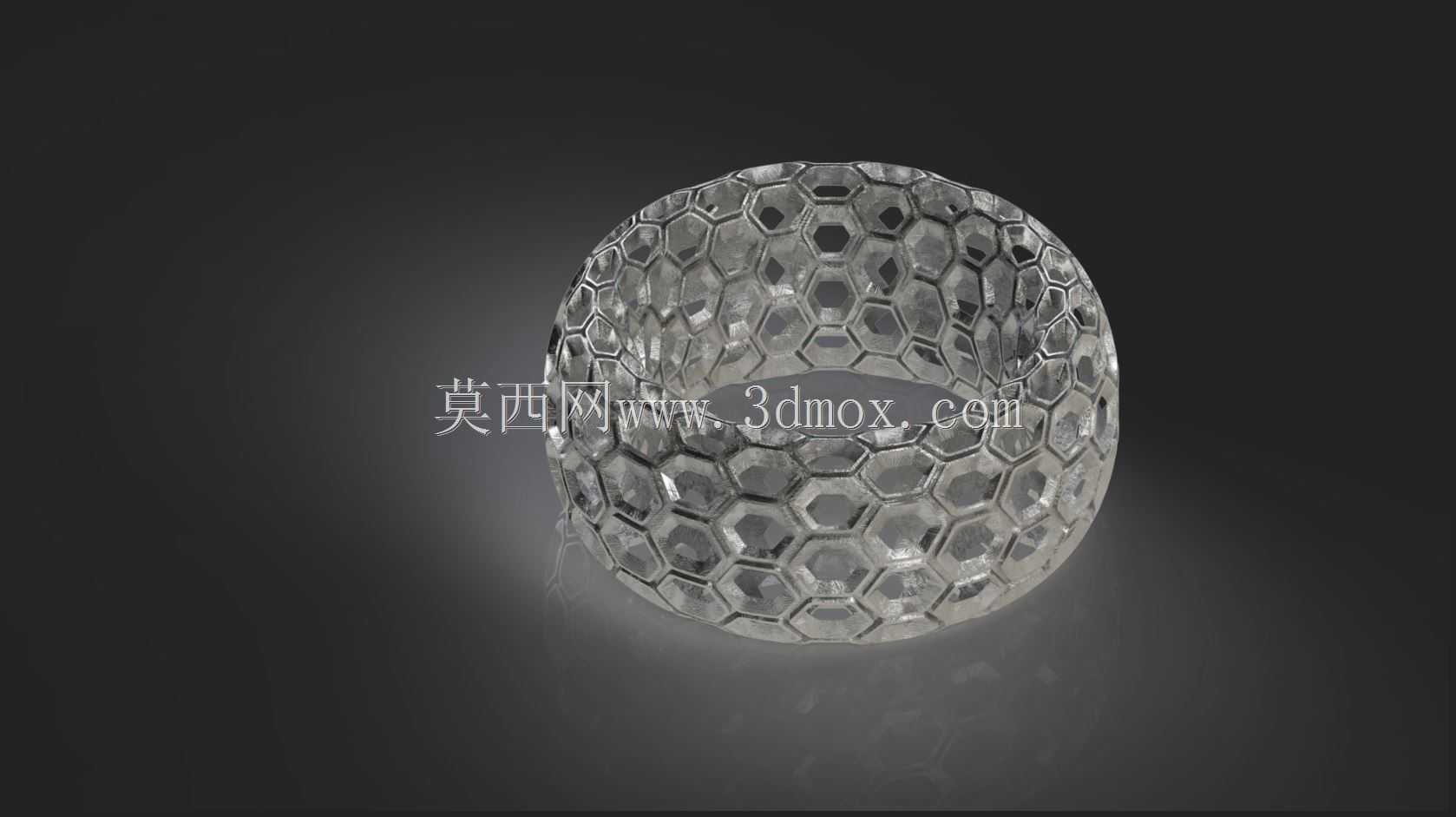

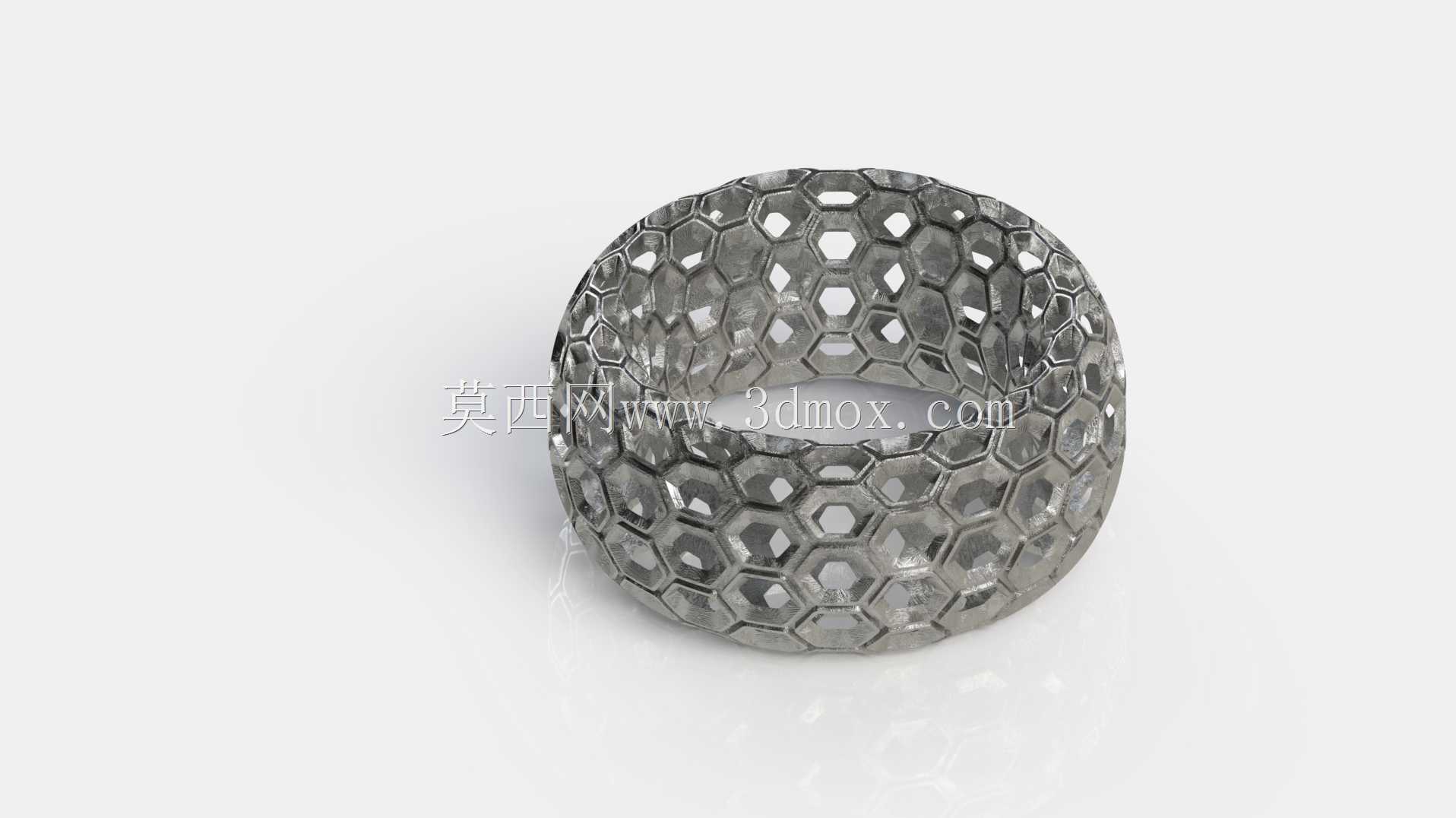

在流体控制类阀门的内部支撑构件设计场景中，这类环形蜂窝镂空结构的应用价值十分突出。常规阀门的阀座支撑环如果采用实心结构，不仅会增加阀体整体重量，还会在介质高速流经时产生不必要的流阻损耗，而蜂窝结构的仿生设计恰好能平衡结构强度与减重需求。从实际工况来看，这类环形构件需要承受阀瓣闭合时的轴向冲击载荷，同时还要耐受介质长期冲刷带来的径向压力，传统的筋板支撑结构往往会在筋板与环体的连接位置产生应力集中，长期运行后容易出现疲劳裂纹，而连续排布的六边形蜂窝单元可以将承受的载荷均匀分散到整个环体的各个壁面，不存在明显的应力集中节点，抗疲劳性能相比传统筋板结构提升40%以上。

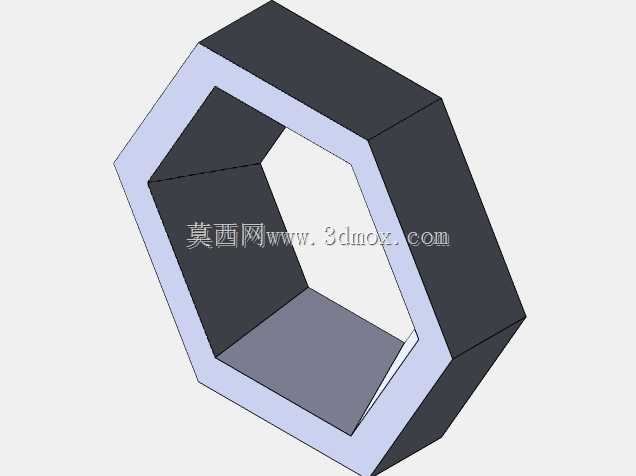

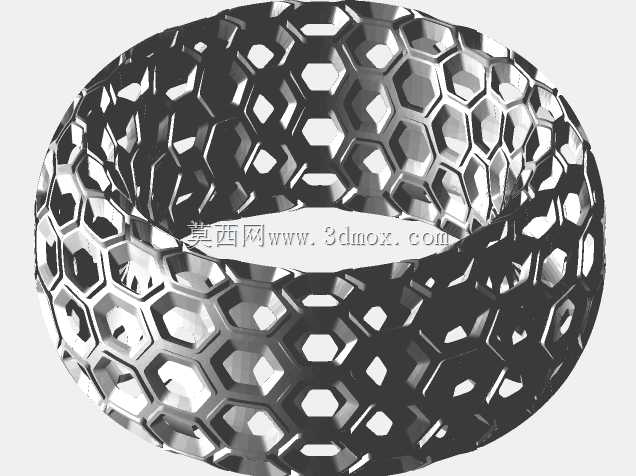

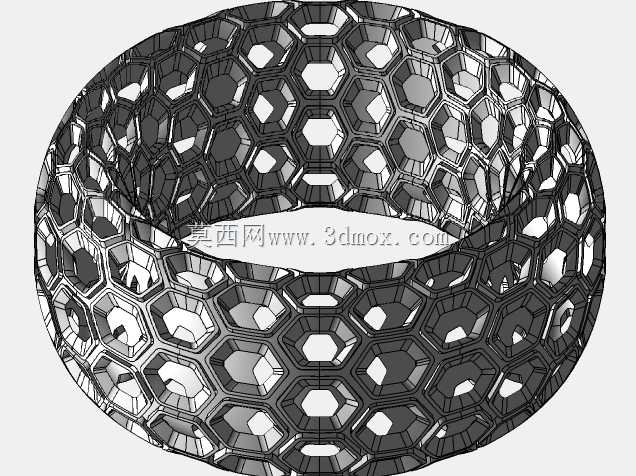

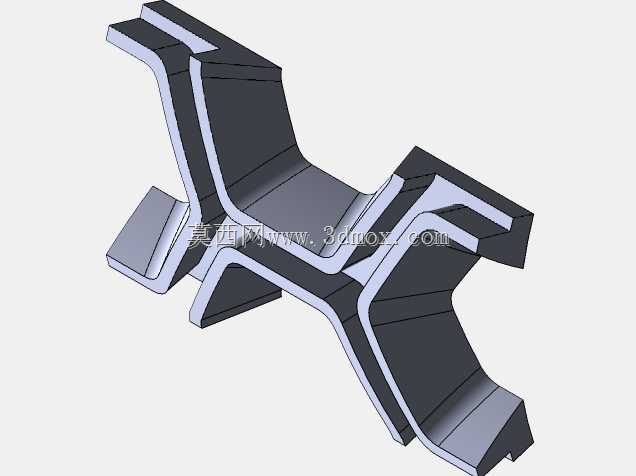

设计这类结构时，首先要确定环形构件的内外径安装边界，需要匹配对应通径阀门的阀腔内部尺寸，保证外壁与阀体内腔的配合公差控制在h7级别，内壁要给密封件预留足够的安装槽位，不能因为蜂窝镂空的结构影响密封面的平面度要求。建模过程中不需要复杂的曲面构建，核心是用好柔性阵列与圆周阵列的组合逻辑：先绘制单个正六边形蜂窝单元的截面，给定单元壁厚的时候要结合承压需求计算，通常用于中低压阀门的支撑环，蜂窝壁厚设置在1.5-2mm即可满足强度要求，单元的内切圆直径控制在壁厚的8-10倍，避免单元过大导致局部刚度不足，或是单元过小增加不必要的加工难度。完成单个单元的参数化定义后，先沿环体的径向截面做柔性阵列，适配环体的曲面曲率，保证每个蜂窝单元的法向都垂直于环体的对应曲面，之后再沿环形的圆周方向做等角度阵列，阵列过程中要注意首尾单元的衔接，避免出现拼接错位或是壁厚不均的问题。

从功能特性来看，这种镂空蜂窝结构除了减重和提升承压能力之外，还能在介质流经时起到一定的整流作用，蜂窝的六边形通孔可以打乱介质的紊流状态，降低阀腔内的流致振动，减少阀门运行过程中的噪音问题。如果是用于腐蚀性介质的工况，这种均匀的镂空结构也不容易残留介质残渣，相比封闭的筋板结构更不容易出现积垢腐蚀，后期维护清理的难度也更低。需要注意的是，设计时要控制蜂窝单元的通孔方向，尽量让通孔方向与介质的主流方向保持合理夹角，避免介质直接冲刷蜂窝壁的棱边，减少冲刷磨损的速率。另外在安装边界的处理上，环体的上下两个端面需要保留3-5mm宽度的实心密封边，不能让蜂窝结构直接延伸到端面密封位置，否则会导致密封面出现泄漏点，实心边的厚度也要和蜂窝结构的壁厚做平滑过渡，避免在实心边与蜂窝结构的连接位置出现截面突变带来的应力集中。

实际生产中这类结构如果采用铸造工艺，需要注意蜂窝孔的拔模斜度设置，每个六边形孔的拔模角度控制在1-1.5度即可，避免脱模时出现孔壁拉伤；如果采用3D打印工艺生产，则可以适当减小蜂窝壁厚，进一步挖掘轻量化的潜力，同时不需要额外考虑拔模问题，能实现更均匀的壁厚设计。在做结构强度校核的时候，不能只看整体的承压能力，还要单独对单个蜂窝单元做屈曲校核，避免在高压工况下出现单个单元失稳进而引发整个环体的结构失效，通常需要保证单个蜂窝单元的临界失稳压力是额定工作压力的3倍以上，留有足够的安全裕度。
