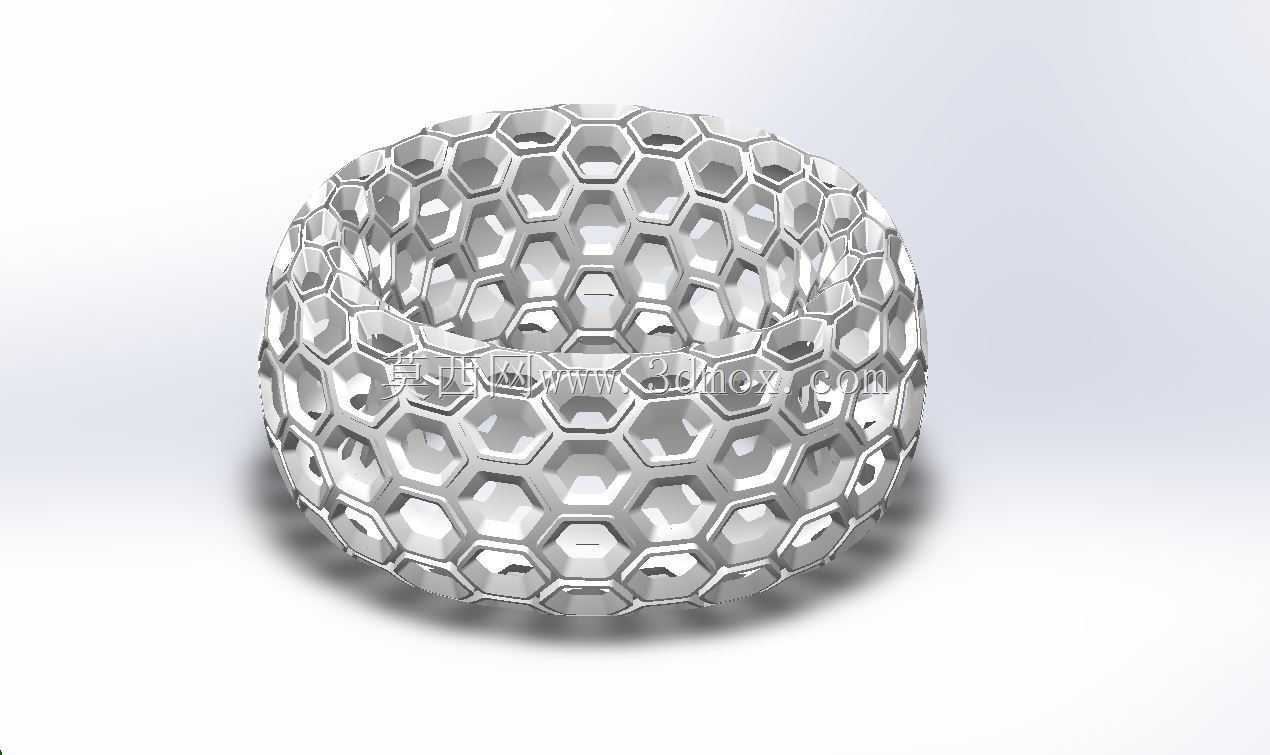

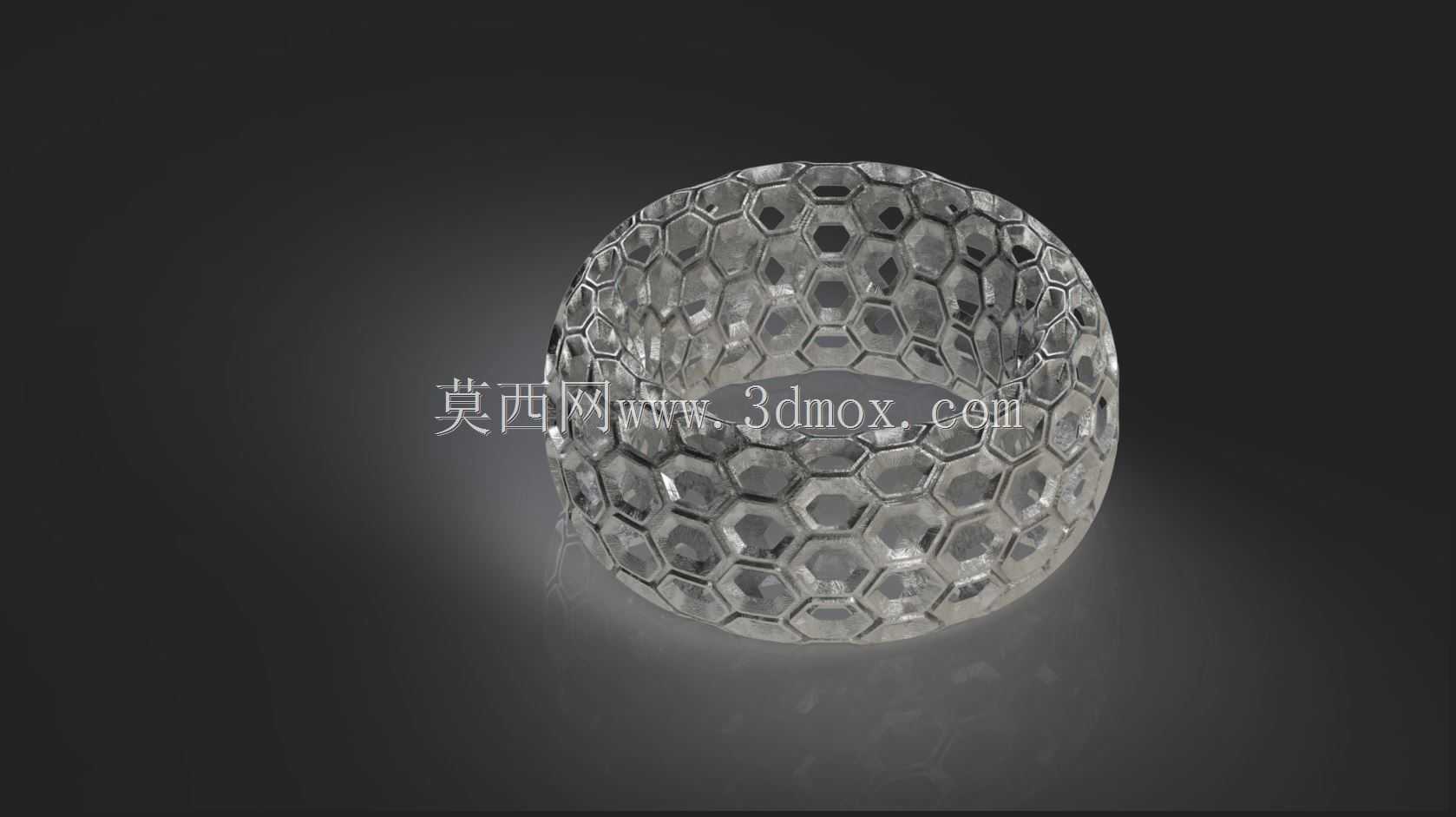

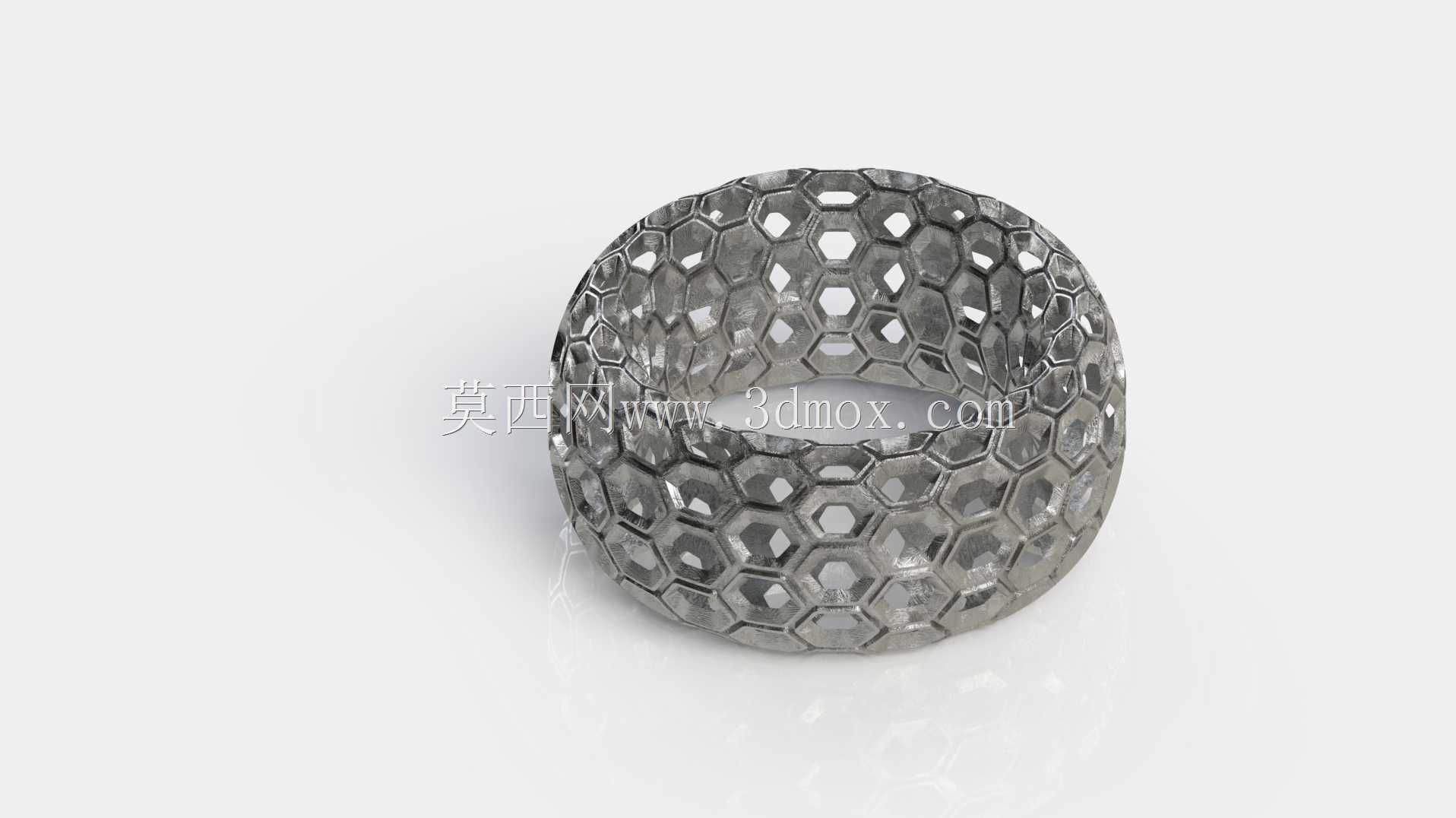

环形镂空蜂窝状轻量化承载结构件

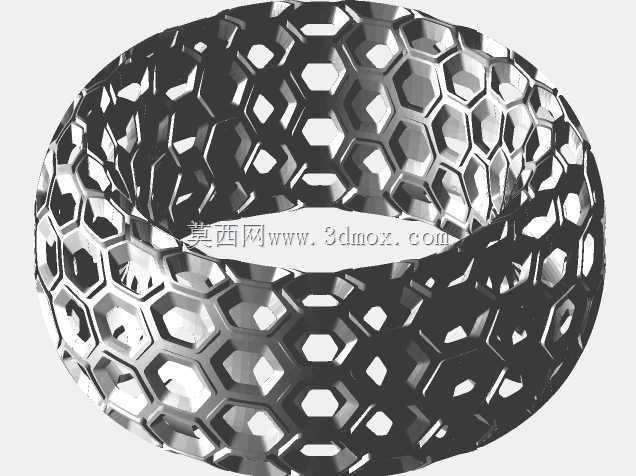

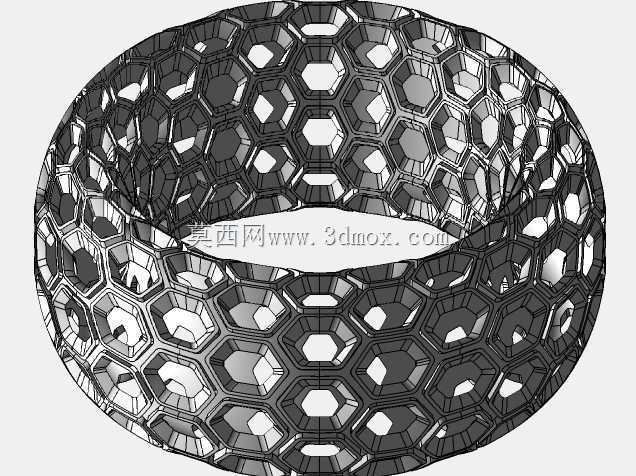

　　这类环形蜂窝镂空结构的设计，最早是从航空航天领域的轻量化承载需求延伸而来，后续逐步下沉到工业通用零部件、文创周边结构件的设计场景中。从结构受力逻辑来看，蜂窝胞元的排布完全遵循正六边形密铺原理，每个六边形的边都作为相邻胞元的共用支撑肋，在环形曲面上做连续包覆时，需要先完成曲面的参数化展开，再将平面蜂窝网格映射到环形回转面上，过程中要不断调整胞元的边长与肋厚，避免曲面曲率较大的位置出现网格畸变，导致局部应力集中。

　　实际工程应用中，这类结构常被用作环形隔振衬套的支撑骨架、轻量化传动带轮的减重结构、特种灯具的散热外罩，或是高端文创饰品的主体结构。以环形隔振衬套骨架为例，传统实心环形骨架重量大，隔振层的形变量被刚性骨架限制，缓冲效果有限，换成蜂窝镂空结构后，整体重量可降低60%以上，同时蜂窝胞元的空腔可以填充阻尼材料，每个胞元都能作为独立的阻尼缓冲单元，在承受径向载荷时，载荷会通过六边形肋板均匀分散到整个环形结构上，不会出现局部应力过载的情况。

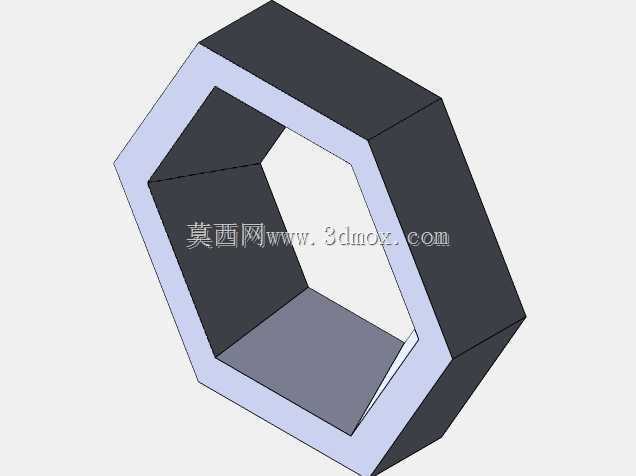

　　设计过程中，首先要确定环形结构的内外径边界与轴向宽度，这三个尺寸直接决定了结构的安装适配性，比如用作带轮减重结构时，内径要匹配传动轴的安装公差，外径要契合传动带的啮合尺寸，轴向宽度要满足带轮的安装空间要求。完成基础环形实体建模后，需要先对环形曲面做UV方向的参数拆分，确保蜂窝网格在曲面周向排布时首尾能够完美衔接，不会出现错位的断边；之后调整每个蜂窝胞元的肋厚，通常肋厚取胞元外接圆直径的1/8到1/6，这个比例区间既能保证结构的整体刚度，又能最大化实现减重效果。

　　很多工程师在做这类曲面蜂窝结构时容易忽略曲面法向的一致性，导致生成的肋板出现厚薄不均的问题，建模时需要确保每个肋板的拉伸方向都垂直于所在位置的环形曲面切平面，这样才能保证整个结构的壁厚均匀，后续无论是做3D打印还是机加工，都不会出现局部过薄无法成型、或是局部过厚增加多余重量的问题。另外在环形结构的两个端面位置，需要做一圈连续的实心封边，封边的厚度要与蜂窝肋板的厚度保持一致，封边的作用是给整个蜂窝结构提供连续的安装基准面，避免安装时压溃边缘的蜂窝胞元，同时也能提升结构端面的平整度，方便与其他配合零件做装配定位。

　　从受力特性来看，这种环形蜂窝结构在承受轴向压力时，每个六边形肋板都会产生微小的弹性形变，将轴向载荷转化为肋板的侧向弯曲应力，相比实心环形结构，它的吸能效率要高出40%左右，因此也常被用作小型缓冲装置的吸能元件。在散热场景下使用时，蜂窝的镂空结构可以让气流从各个方向穿过结构，相比带散热鳍片的实心结构，通风换热面积提升了两倍以上，而且环形的结构形式可以直接套在需要散热的圆柱形元器件外侧，不需要额外做复杂的安装固定结构。

　　建模阶段还要注意蜂窝胞元的尺寸匹配，如果是用于3D打印成型，胞元的最小开孔尺寸要大于打印工艺的最小成型孔径，避免打印过程中出现粉末堵塞或是支撑无法去除的问题；如果是用于金属铸造，肋板的厚度要满足铸造工艺的最小壁厚要求，避免浇铸时出现冷隔缺陷。另外在结构的周向位置，要保证蜂窝胞元的排布是连续对称的，避免出现质量分布不均的问题，如果是用作旋转类零件的结构件，对称排布的蜂窝结构可以有效降低旋转时的动不平衡量，减少设备运行时的振动噪音。

　　很多人会觉得蜂窝结构只是为了外观好看，实际上在工程应用中，这种结构的比强度、比刚度都远高于同等重量的实心结构，在对重量有严格限制的场景下，比如便携式设备的支撑结构、无人机的环形机架、航空航天设备的环形连接件，这类蜂窝结构的优势是传统实心结构完全无法替代的。设计时还要根据实际的载荷方向调整蜂窝的排布角度，如果主要承受径向载荷，可以让蜂窝的一组对边平行于径向方向，这样径向的承载刚度会更高；如果主要承受周向的扭矩载荷，可以将蜂窝整体旋转30度，让肋板的方向与扭矩的剪切方向对齐，提升结构的抗扭刚度。
