交错排布正反旋向组合螺旋管结构

　　这套交错螺旋管路结构，最初是为特种阀组内部的流体匀混模块做的结构验证件，在小通径多介质混合的工况里，常规直列排布的混合管往往存在介质接触行程短、混合均匀度不足的问题，尤其是在小流量配比的精细化工、实验室流体控制场景下，管路内部的流道形态直接决定了介质混合的最终效果。做结构设计的时候最先要考虑的是流道的有效行程，在有限的阀组安装腔体内，要把单根管路的有效流通长度拉长，同时还要避免单根螺旋管带来的旋向偏流问题——单旋向的螺旋流道会让介质在管内形成固定方向的涡流，长期运行会在管壁局部形成冲蚀磨损，而且多股介质汇入的时候，单一旋向的流场很难让不同比重的介质充分打散。

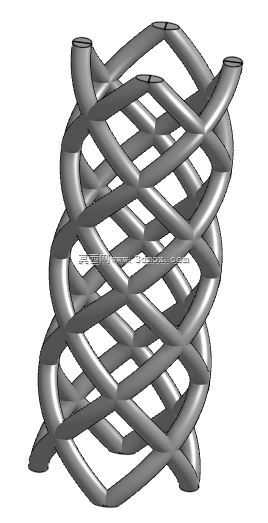

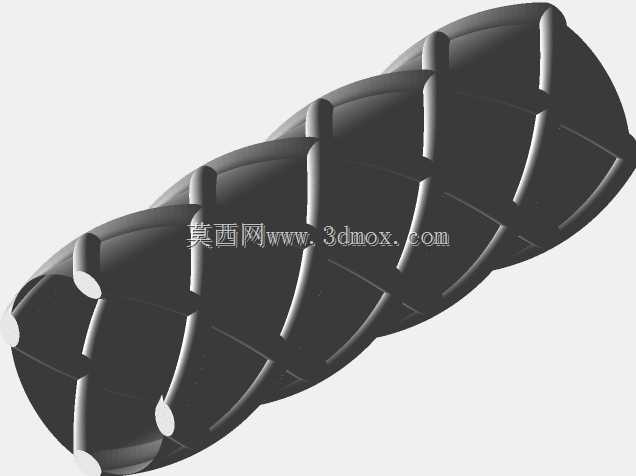

　　基于这个痛点，设计时采用了4根顺时针螺旋杆与4根逆时针螺旋杆交错编织的排布方式，正反旋向的流道相邻布置，介质在相邻流道的导流作用下，会在交汇区域形成方向不断切换的微涡流，不需要额外加装静态混合叶片就能实现多相介质的充分混合，同时也避免了单旋向流道带来的偏流冲蚀问题。从安装边界来看，整个螺旋管组的外轮廓是规整的圆柱形态，上下两端的管口都做了平齐的端面处理，能够直接和阀组内部的对接法兰做端面密封配合，不需要额外做转接结构，安装时只需要保证上下端面的平行度公差在0.1mm以内，就能满足高压工况下的密封要求。

　　在结构强度校核阶段，要重点关注相邻螺旋杆的接触位置，交错排布的结构在承压时，相邻杆体之间会形成相互支撑的受力结构，相比独立排布的螺旋管，这种编织式结构的径向抗变形能力能提升40%左右，在管路内部出现水锤冲击的时候，相邻杆体可以分散冲击力，避免单根管路出现应力集中导致的开裂。实际应用中，这类结构除了用在阀组内部的混合模块，还可以适配小流量换热场景，正反旋向的流道可以分别走冷、热介质，相邻管壁的接触面积大，热交换效率比同体积的列管式换热器更高，而且整体结构紧凑，适合在安装空间受限的实验设备、小型流体控制装置里使用。

　　建模过程中要注意螺旋线的导程一致性，每根螺旋杆的导程误差要控制在0.05mm以内，否则装配时相邻杆体会出现干涉，无法形成规整的交错网格结构；同时杆体的弯曲半径要统一，避免局部位置流道截面突变，造成不必要的流阻损失。管口位置做了微小的倒角处理，一方面是方便安装时对接密封件，另一方面也能避免介质流入时在管口边缘形成扰流，降低入口段的流阻。在做流场仿真验证的时候可以发现，这种正反交错的螺旋结构，在雷诺数2000-8000的湍流区间内，混合均匀度系数能稳定在0.95以上，比同长度的单螺旋流道提升近30%，而且流阻仅比单螺旋结构高8%左右，兼顾了混合效果和流通效率。对于需要做特种阀组定制、小型流体混合装置开发的结构工程师来说，这种结构可以直接作为核心混合单元的参考，根据实际的通径需求、流量参数调整螺旋杆的数量、导程和杆径，不需要重新做整体的流道拓扑设计，能大幅缩短前期的方案验证周期。需要注意的是，这类结构如果用在有固体颗粒的介质工况下，要适当放大杆体之间的间隙，避免颗粒在交错位置卡滞，造成流道堵塞；如果用在高压工况，要在螺旋管组的外侧加装薄壁衬套，给整个管组提供径向约束，避免承压时管组向外膨胀变形，影响密封性能。
