电视制造用双轴旋转工装设备

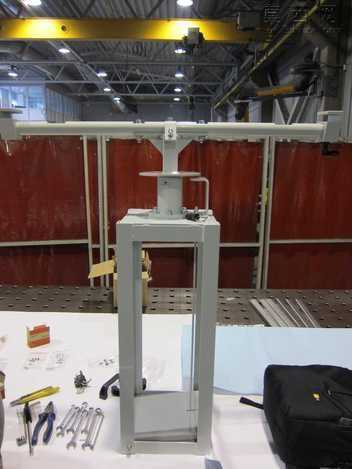

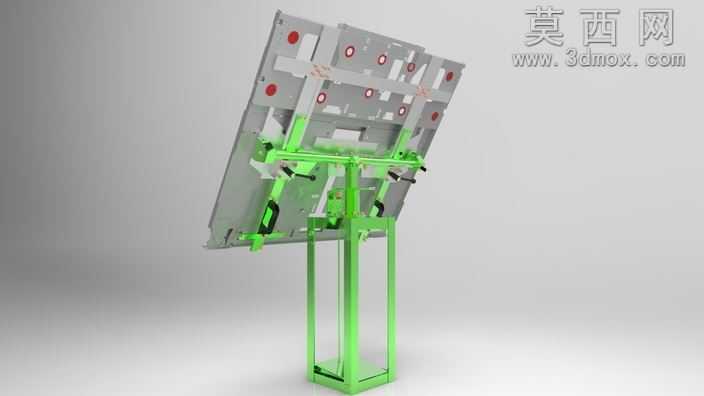

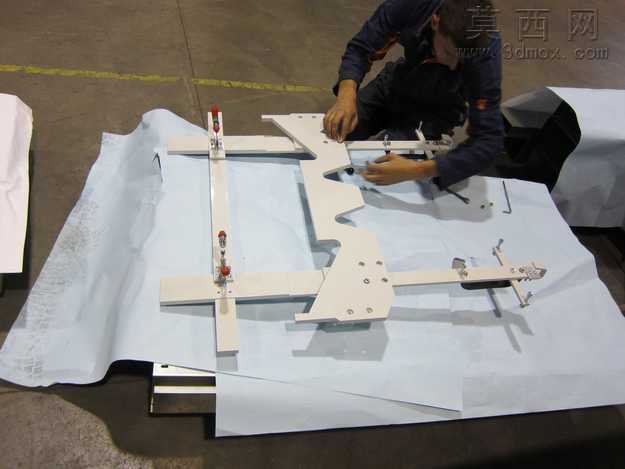

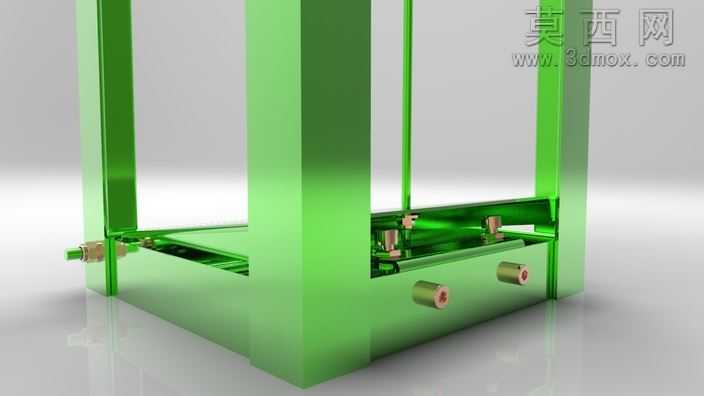

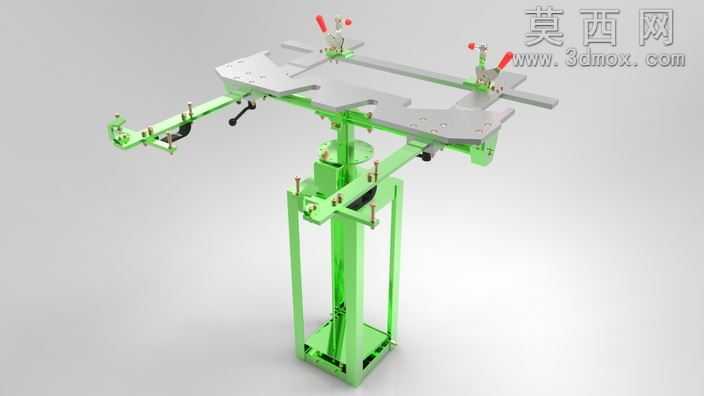

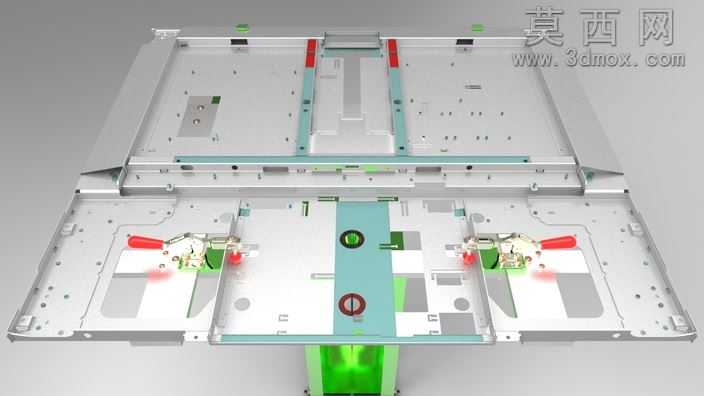

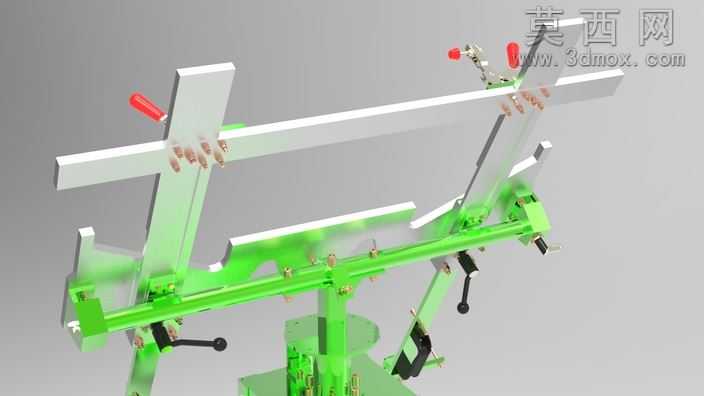

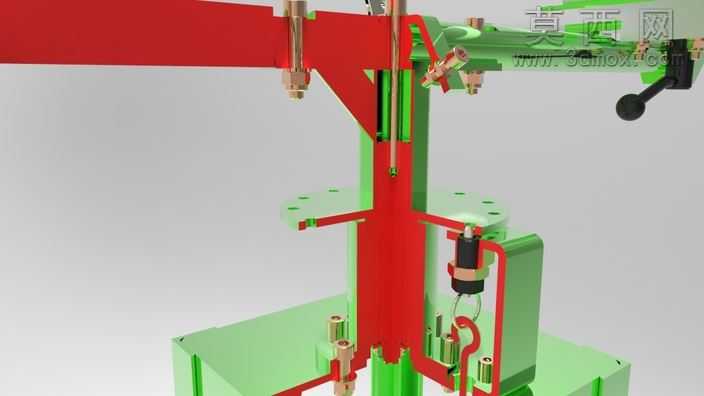

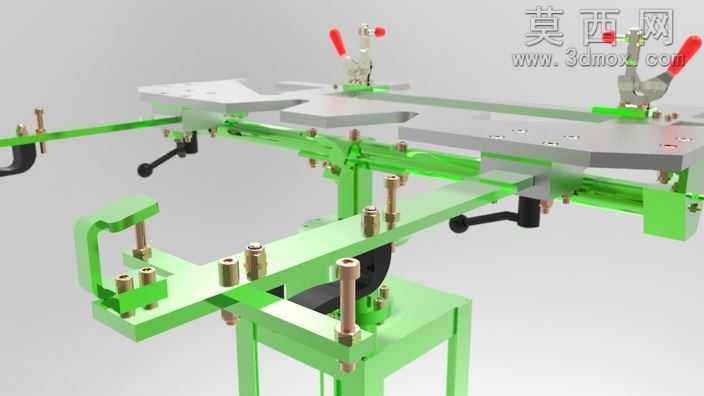

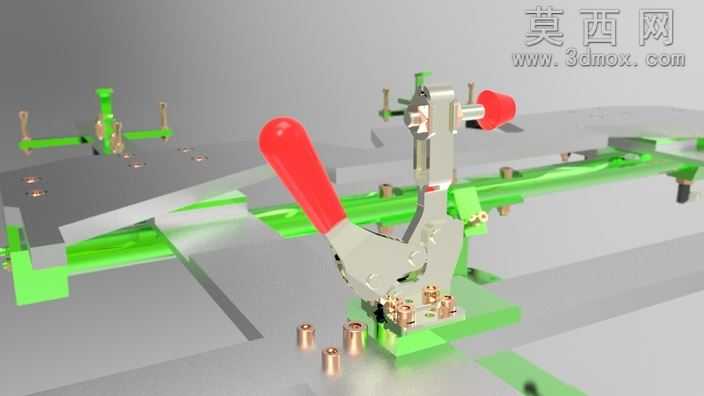

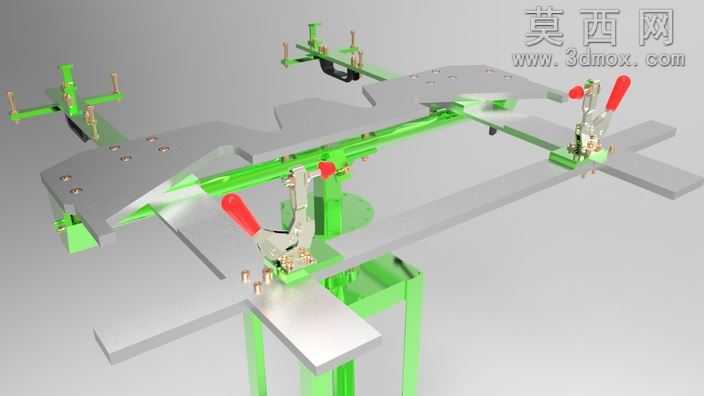

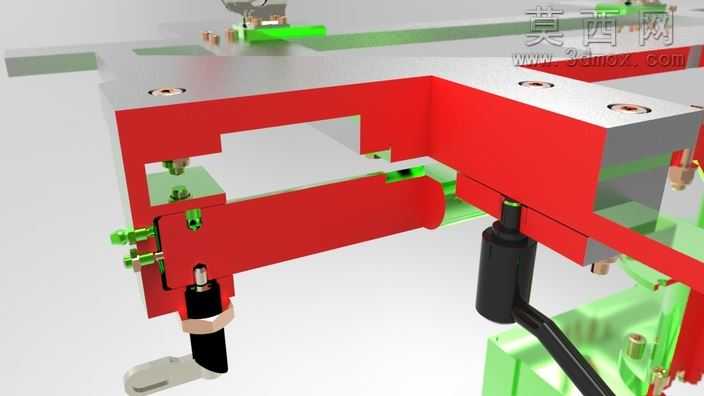

本作品为面向电视制造工序设计的双轴旋转作业工装，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配连接位都做了干涉校验，确保各运动部件在行程范围内无卡滞、无碰撞。模型渲染阶段采用分层材质赋予方案：底部立式支撑框架使用亮绿色喷塑金属材质，还原工业工装常用的表面处理质感，通过调整材质粗糙度与反光参数，模拟出金属漆面的细腻颗粒感与柔和反光效果；顶部作业平台采用银灰色磨砂铝合金材质，搭配红色的快夹手柄、黑色的操作把手，通过色彩区分不同功能部件，让整体结构层级清晰直观，渲染输出的效果图光影柔和，结构细节辨识度高。结构设计上，该工装采用立式立柱支撑布局，底部为方形框架式基座，保证设备放置与作业时的稳定性，避免旋转作业过程中出现晃动；垂直轴系集成在立柱内部，可实现360度全周旋转，水平轴搭载在垂直轴的顶部承载平台上，可实现300度范围的角度调整，两个旋转轴均配置了专用机械止动机构，当调整到目标作业角度后可快速锁止，防止作业过程中轴系意外转动。顶部作业平台配置了多组可调式夹紧定位组件，可适配不同尺寸规格的电视壳体装夹需求，夹紧组件的位置可沿平台的滑槽灵活调整，装夹操作便捷，能够满足电视生产过程中绘画、装配、检测等多道工序的工件姿态调整需求，减少工件反复装夹的次数，提升产线作业效率。建模过程中对所有标准件如紧固件、手柄、锁止销都做了标准化建模，可直接导出用于工程图生成与生产加工参考，整体结构紧凑，功能分区明确，兼顾了操作便利性与结构可靠性，完全匹配电视制造场景的实际使用需求。
