第四轴旋转激光加工工装夹具设计

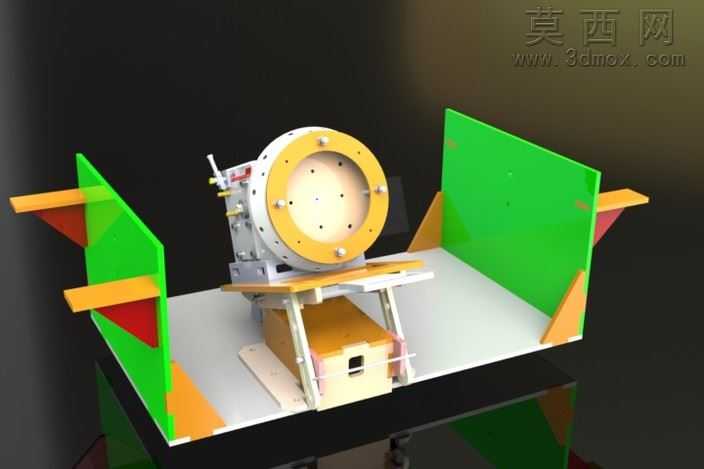

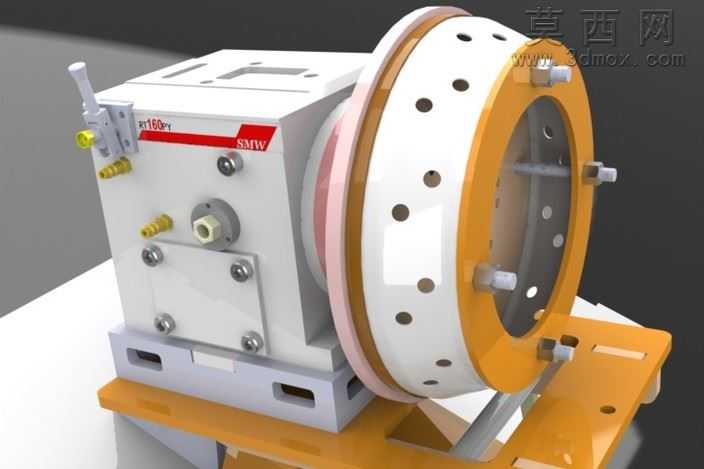

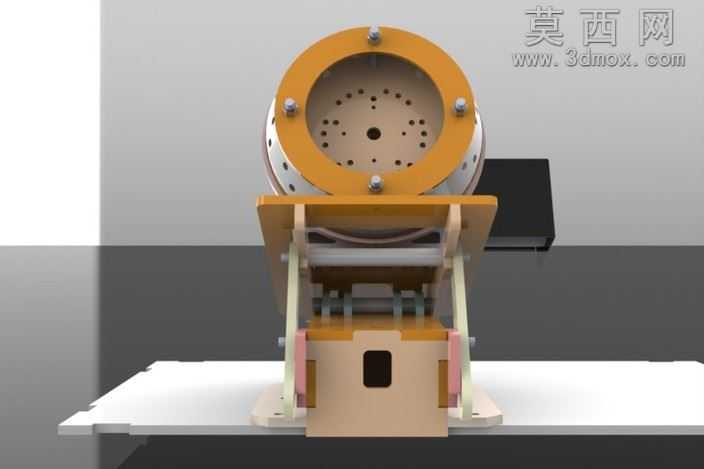

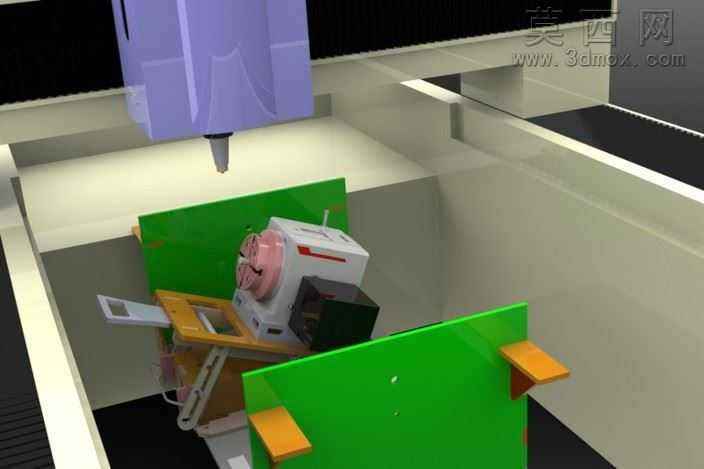

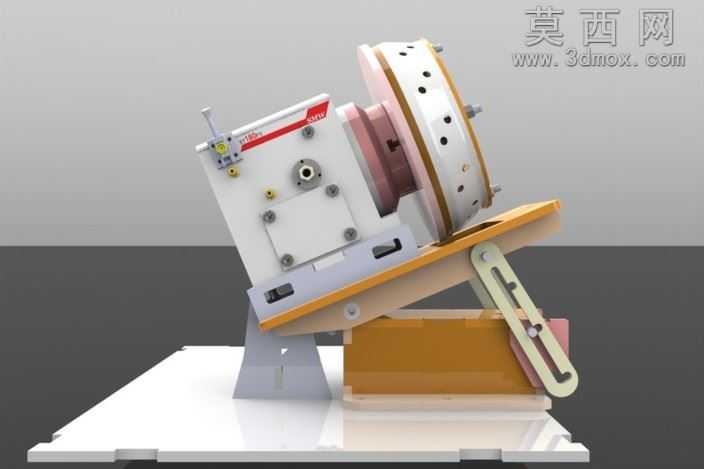

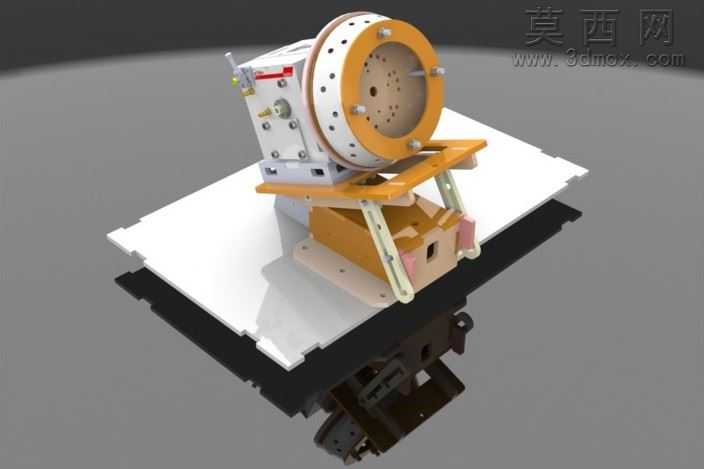

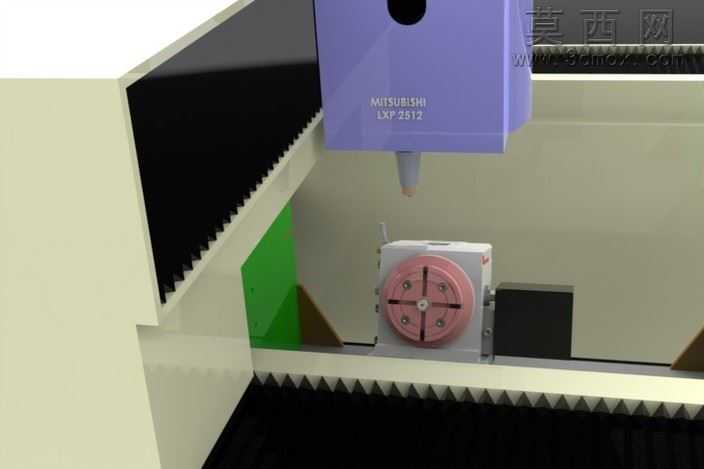

本作品为适配激光加工场景的第四轴旋转工装夹具三维模型，整体建模过程严格遵循机械加工工装的设计逻辑，在三维软件环境中完成全参数化零件建模与虚拟装配，通过真实材质渲染还原实物的视觉质感与结构细节。建模阶段首先完成核心旋转主轴单元的构建，对带安装孔位的黄色法兰转盘、主轴支撑座、手动调节轴段等零件逐一绘制草图，通过拉伸、旋转、阵列等特征命令完成实体建模，精准还原法兰盘上的周向安装孔、侧边调节手柄、气路接口等细节结构，保证各零件的配合尺寸符合实际机械装配公差要求。工装的基座与防护定位部分，分别构建了白色安装底板、两侧绿色防护挡板、橙色三角加强筋与支撑托架，对挡板与底板的连接结构、加强筋的受力支撑形态、托架的承托角度都做了精细化建模，还原了工装实际使用中的防护与工件承托功能。材质渲染环节针对不同零件的实际材质做了对应设置：金属加工件赋予磨砂金属材质，还原铸铁与阳极氧化铝件的哑光金属质感；防护挡板赋予半透明绿色工程塑料材质，模拟亚克力防护板的透光视觉效果；支撑结构件赋予橙色硬质工程塑料材质，区分不同功能的结构部件，同时通过光影渲染突出各零件的轮廓边界与装配关系，让整体模型的视觉呈现贴近实物装配效果。结构设计上，该工装基于SMW工法适配X轴平行安装场景，核心旋转轴可实现第四轴的旋转分度功能，子组件搭载的正弦块结构用于设置复合加工角度，可拓展实现模拟第五轴的加工角度调节，手动轴的设计兼顾了调试阶段的操作便利性，两侧的防护挡板可阻挡激光加工过程中的飞溅物，底部的支撑托架可承托待加工工件，保证加工过程中的定位稳定性。整体设计思路围绕激光加工的多面加工需求展开，通过第四轴的旋转功能带动工件完成周向不同角度的激光加工，无需重复装夹即可完成多工位加工，有效提升加工效率与定位精度，各结构的布局充分考虑了加工操作空间、防护安全性与装夹便利性，可直接用于同类加工工装的设计参考与结构验证。
