旋转钻削自位式机床夹具结构设计

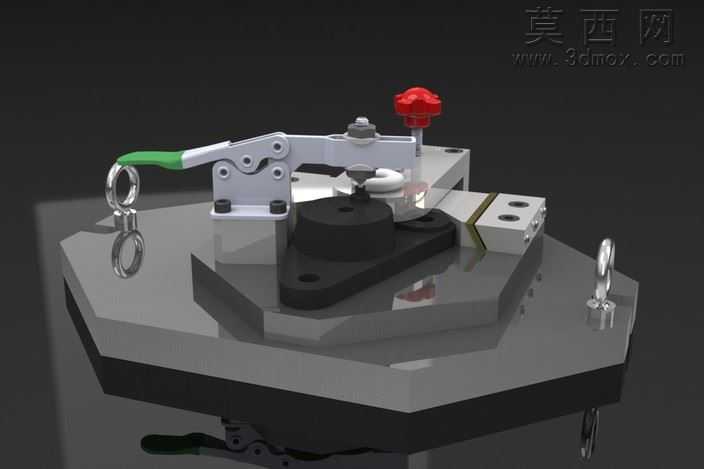

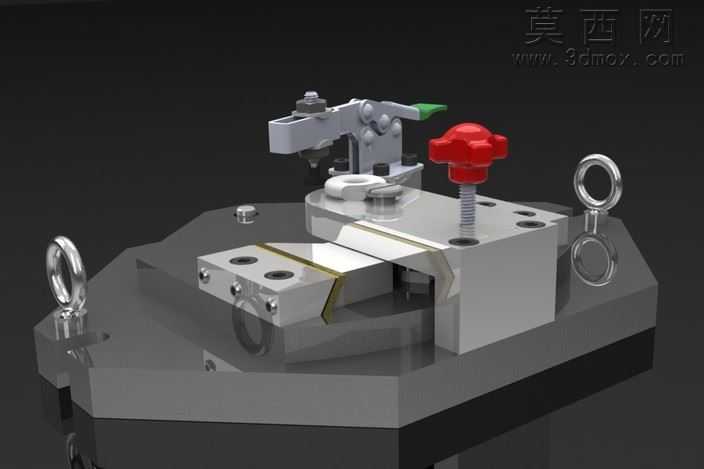

本作品为适配多工位钻削加工的自位式机床夹具，整体采用三维参数化建模完成全结构搭建，建模过程中对每一处装配公差、运动间隙做了精准还原，可直接用于后续工程出图、加工工艺推演以及装配模拟验证。渲染阶段采用金属质感为主的材质体系：夹具体基座采用哑光灰铸铁材质，还原铸铁件表面细微的磨砂颗粒质感与低反光特性，表面做了倒角、安装孔位的细节刻画，基座边缘的吊装环采用抛光不锈钢材质，添加了真实的环境反射效果，还原金属件的高光质感；快速夹紧机构的操作手柄包裹绿色防滑橡塑材质，表面做了细微的纹理凹凸处理，顶部的红色调节旋钮采用亮面工程塑料材质，色彩对比清晰，方便快速识别操作部件；定位块、支撑件采用调质钢材质，表面做了发黑处理的质感表现，与基座材质形成层次区分。结构设计上，该夹具采用多工位旋转布局，核心依靠V形弹簧配合支点结构实现自位调整功能，上部的移动定位组件可灵活调整位置，能够适配三种不同规格工件的钻削加工需求，快速夹钳采用肘节式夹紧结构，可实现工件的快速装夹与拆卸，大幅降低装夹辅助时间；定位面设置了可换式耐磨垫块，延长夹具使用寿命，基座底部预留了与机床工作台连接的安装槽位，可快速完成夹具在机床上的固定。设计思路围绕卡尔卷类特性工件的钻削加工痛点展开，针对传统夹具装夹定位效率低、适配性差的问题，通过自位支撑结构自动适配工件的外形偏差，保证钻孔位置精度，同时旋转式的工位布局可配合加工节拍实现工件的交替上下料，进一步提升钻削加工的整体效率，建模过程中对所有运动部件做了干涉检查，确保夹紧、调整动作顺畅无卡滞，渲染输出的效果图清晰展现了夹具的整体布局与操作部件位置，可直观呈现夹具的使用逻辑与结构特点。
