带阀网眼结构简易防护面罩结构设计

这款带网眼与阀盖的简易呼吸防护结构，最初的设计出发点是面向应急场景下的快速制造需求，在公共卫生事件突发、常规防护物资供给不足的场景下，可借助桌面级3D打印设备快速完成主体结构生产，适配常规过滤材料完成组装，满足基础的呼吸防护需求。从实际应用场景来看，该结构既可以作为个人日常出行的基础防护配件，也可作为短时间进入低风险污染区域的临时防护装备，还能在工业打磨、轻量粉尘作业场景下作为辅助防护结构使用，搭配不同过滤层级的滤材即可适配不同的防护等级要求。

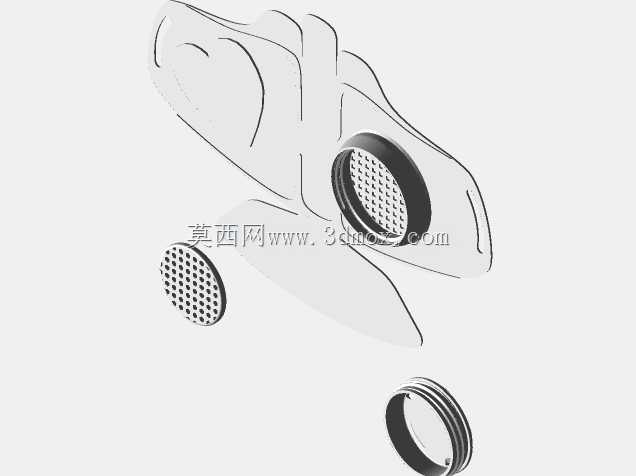

结构设计上，主体面罩轮廓采用贴合人体面部曲面的弧度设计，建模阶段参考了东亚成年人面部平均轮廓数据，在鼻梁、颧骨、下颌位置做了贴合度优化，减少佩戴时的局部压迫感，同时保证边缘与面部的贴合间隙控制在合理范围，降低未过滤空气从边缘直接进入的概率。面罩主体上预留的阀座结构采用阶梯式卡扣设计，无需额外粘接即可完成阀盖与网眼组件的装配，网眼部分采用均匀排布的通孔结构，孔间距与孔径经过反复调整，既保证足够的通气面积降低呼吸阻力，又能为滤材提供足够的支撑，避免吸气时滤材被负压吸附贴附在阀口处造成通气不畅。阀盖与阀座的配合采用过盈卡扣结构，装配后可承受常规呼吸产生的正负压力差，不会出现正常使用过程中阀盖脱落的问题，同时拆卸更换滤材时只需稍用力即可拔开阀盖，操作门槛极低，无需专业工具即可完成滤材更换。

从安装边界与尺寸适配来看，面罩主体的整体轮廓尺寸控制在160mm×120mm范围内，可适配绝大多数成年人的面部尺寸，耳挂位置预留了标准的绑带穿孔，既可以搭配弹性耳绳使用，也可以穿入宽幅绑带实现头戴式佩戴，适配不同的佩戴习惯。阀组件的外径设置为45mm，可适配市面上绝大多数圆形滤片的尺寸，用户无需定制特殊规格滤材，日常使用中可根据防护需求替换不同过滤等级的滤材，从普通防尘滤棉到医用级过滤材料均可适配。网眼结构的厚度设置为2mm，在保证支撑强度的前提下尽可能降低整体重量，整套结构打印完成后的总重量控制在30g以内，长时间佩戴不会对面部造成明显的压迫负担。

设计过程中特意规避了复杂的装配结构，整个面罩主体为一体化打印结构，仅包含阀盖、网眼支撑两个独立装配件，打印过程中无需添加支撑结构，采用常规FDM打印设备即可完成生产，打印完成后仅需简单去除毛边即可完成组装，单个部件的打印时长可控制在2小时以内，适合应急场景下的批量快速生产。结构的壁厚设置经过反复验证，主体壁厚2mm，卡扣位置局部加厚至3mm，既保证整体结构的抗冲击强度，日常使用中轻微挤压、掉落不会出现开裂问题，又尽可能减少材料消耗，降低单套结构的生产成本。呼吸阀的气流通道采用流线型设计，呼气时阀片可快速开启排出湿热空气，降低面罩内部的闷热感，吸气时阀片闭合保证所有进入的空气都经过滤材过滤，兼顾呼吸顺畅度与防护可靠性。

在实际使用场景的适配中，该结构还预留了滤材密封压边，阀盖与网眼支撑配合时可将滤材边缘压紧，避免滤材边缘出现漏气缝隙，保证过滤效果的完整性。面罩边缘做了圆弧过渡处理，没有尖锐棱角，佩戴时不会划伤皮肤，即使长时间贴合面部也不会造成局部压痕。针对不同使用场景的需求，该结构还可在主体上额外加装密封棉卡槽，用户可根据需求自行粘贴海绵密封条，进一步提升边缘贴合度，满足更高防护等级的使用需求。整个结构的建模过程充分考虑了不同3D打印设备的成型公差，所有配合位置的尺寸都预留了0.2mm的装配间隙，即使是精度稍差的入门级打印设备，也能顺利完成装配，不会出现卡扣过紧无法装配或者过松容易脱落的问题。
