101毫米规格齿边虹膜式通风口结构

在各类需要精准调控通风量、兼顾安装稳固性的通风系统场景中，这类齿边结构的虹膜式通风口是兼顾调节精度与安装可靠性的常用构件，常见于小型通风管路末端、设备散热风道、精密机柜通风工位，也可适配部分定制化通风改造场景的风量调节需求。不同于常规固定式格栅风口，该结构采用虹膜式开合逻辑，通过周向的联动结构带动内环叶片同步收展，可在全开至全闭区间内实现无级风量调节，调节过程中通风截面始终保持中心对称，不会出现偏流、紊流加剧的问题，能在调节风量的同时尽可能维持出风方向的稳定性，减少风道内的气流扰动噪音。

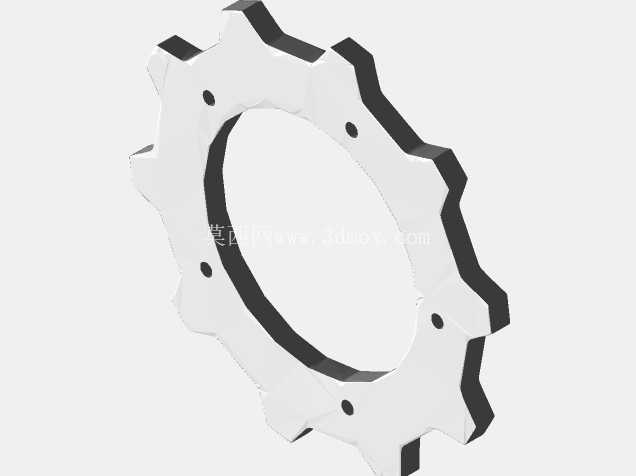

从结构设计逻辑来看，该通风口采用外齿圈式的外缘结构，并非为了啮合传动，而是为安装环节提供更多的卡合点位，在嵌入对应安装位时，齿状凸起可以和安装基座的卡槽形成多点限位，避免风口长期受气流振动出现周向转动，相比光滑外缘的同规格风口，抗扭转稳定性提升明显，尤其适合存在持续微振的设备通风工位。周向均匀分布的六个安装孔位，采用等圆心角排布，安装时可根据现场走线、周边构件干涉情况灵活选择固定点位，不需要刻意对齐单一安装基准，降低了现场安装的适配难度，孔位的沉台设计可让固定螺丝的头部完全没入构件平面，不会突出表面影响后续的盖板装配或者外观平整度。

尺寸边界上，该通风口的最大外缘直径为101毫米，中心通风区域的通径在全开状态下可达到72毫米左右，整体构件的厚度控制在8毫米区间内，属于薄型通风构件，不需要在安装位预留过深的装配空间，适合在空间紧凑的机柜侧壁、 thin型风道末端安装。齿状外缘的单个齿高为4毫米，齿根做了R1.5的圆角过渡，既避免了锐边在安装时划伤操作人员，也能减少应力集中，在采用钣金冲压或者塑料注塑工艺生产时，不会出现锐角位置的填充不足或者冲压撕裂问题。

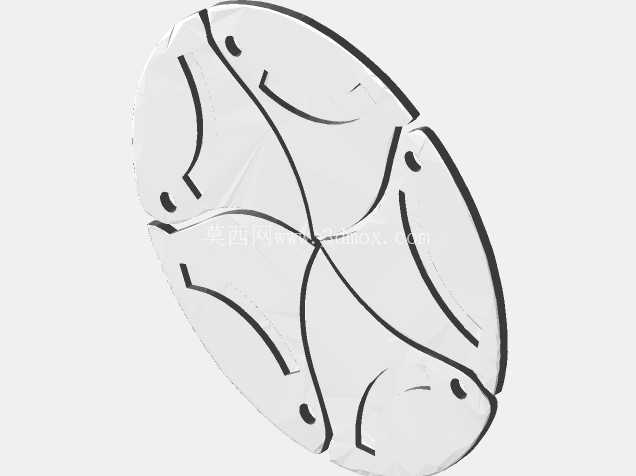

设计过程中针对虹膜叶片的联动间隙做了专门优化，叶片之间的搭接量控制在1.2毫米，既保证全闭状态下的密封性能，减少漏风率，也避免搭接量过大导致调节时的卡滞问题，转动调节的阻尼感均匀，不需要过大的操作力即可完成风量调整。构件的主体平面做了平面度管控，安装贴合面的平面度公差控制在0.2毫米以内，安装后和基座之间的缝隙均匀，不需要额外添加过多密封胶即可实现贴合面的基础密封。周向的齿形结构做了对称化设计，不存在安装方向的强制要求，现场装配时不需要刻意对位找正，只要安装孔位对齐即可完成固定，能有效缩短现场装配的工时。

在实际应用中，这类风口可适配的场景覆盖了小型工业设备的散热通风、实验台局部排风调节、定制化机箱的通风改造等多个领域，相比百叶式调节风口，虹膜结构的调节行程更短，只需要转动较小的角度即可完成从全闭到全开的调整，操作效率更高，且调节过程中没有突出的拨杆结构，构件表面更平整，适合对外观平整度有要求的外露安装场景。结构上没有复杂的卡扣或者易损连接件，整体为金属板材冲压成型的话，使用寿命更长，在多尘环境下也不容易出现积灰卡滞的问题，日常维护只需要擦拭表面即可，不需要拆解清理内部联动结构。
