101mm规格光圈框环结构设计

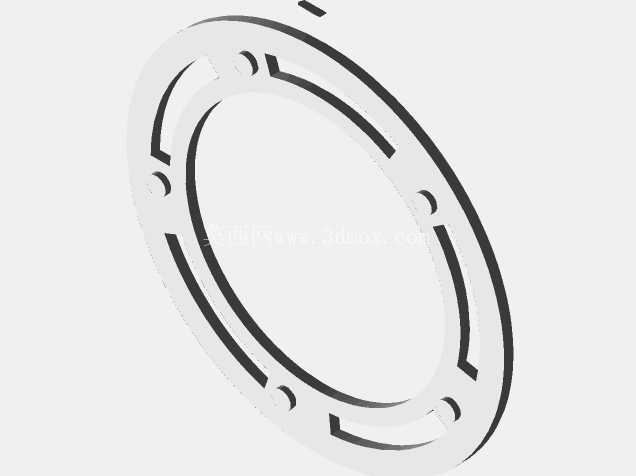

　　在光学成像、光路调节类设备的结构组成中，光圈框环是承担光阑组件定位、叶片运动导向的核心承载零件，这款101mm规格的框环，主要适配通光口径接近百毫米级的中大型光圈模组，常见于工业视觉检测设备、大画幅摄影器材、专业投影光路系统、实验室光通量调节装置的内部装配环节。从实际装配逻辑来看，该框环的环形基体采用等厚薄壁设计，整体外径与安装腔体内径保持小间隙配合，单边间隙控制在0.02-0.05mm区间，既保证装配时的顺利推入，又能避免框环在腔体内出现径向窜动，影响光阑叶片的运动同轴度。

　　环体上分布的多组弧形导向槽，是整个零件的功能核心，槽道的曲率半径完全匹配对应光阑叶片的摆动轨迹，每一条槽道的宽度公差控制在±0.01mm，槽道侧壁的粗糙度要求达到Ra1.6，保证叶片销钉在槽内滑动时无卡滞、无旷量，在光圈开合全行程中，每一片叶片的运动同步误差不超过0.1度，避免出现通光孔偏心、叶片剐蹭的问题。环体上均匀布置的半圆定位缺口，主要用于装配时的周向定位，与腔体内的定位凸点配合后，能够快速确定框环的安装角度，保证每一条导向槽的位置与叶片驱动环的销孔位置完全对齐，减少装配时的调整工作量，同时在设备长期运行过程中，防止框环受振动影响出现周向转动，导致导向槽错位引发的光圈调节故障。

　　从设计思路层面，这款框环没有采用多余的加强筋或者异形凸起结构，整体保持平整的环形端面，两端面的平面度要求控制在0.02mm以内，端面与环体内孔的垂直度公差不超过0.03mm，保证与相邻的压环、驱动环贴合时无间隙，不会出现零件叠装后的倾斜问题。101mm的尺寸规格，对应的是光阑完全打开时的最大通光直径边界，框环的内孔直径略大于最大通光口径，避免框环内壁遮挡光路，在全光圈开度下不会出现暗角、通光面积不足的问题。环体的壁厚经过反复校核，在保证整体结构刚性的前提下尽可能做薄，减少整个光圈模组的轴向占用空间，适配紧凑化的设备内部安装需求，同时薄壁设计也能降低零件整体重量，减少驱动环带动叶片运动时的负载，让光圈调节动作更顺滑。在实际应用场景中，这类大尺寸光圈框环除了常规的摄影器材配套，还大量用于工业线阵相机的光路调节系统，在流水线视觉检测环节，通过光圈调节控制进光量，保证不同反光率的被测工件都能获得均匀合适的成像照度；在舞台灯光设备中，这类框环承载的光阑组件可以实现光斑大小的平滑调节，满足不同演出场景的光斑尺寸需求；在科研光学实验平台上，该规格的框环可以配合不同的光阑叶片，实现定制化的通光孔径调节，满足不同实验的光通量控制要求。

　　从安装边界来看，该框环的轴向厚度尺寸经过匹配设计，能够直接适配标准的101mm口径光学镜筒安装槽，不需要额外增加转接垫片，环体上的定位缺口位置符合通用光学配件的安装规范，可以直接替换同规格的老旧损坏框环，不需要对原有设备的腔体结构做二次加工。零件的所有棱边都做了0.1mm的倒角处理，避免装配时锋利的棱边划伤操作人员，也防止棱边的毛刺脱落掉落在光学镜片或者光阑叶片上，影响设备成像质量或者运动顺畅度。导向槽的两端都做了圆滑过渡处理，避免叶片销钉运动到槽道端点时出现硬冲击，延长销钉和叶片的使用寿命，在光圈全开和全闭的两个极限位置，销钉能平稳停靠，不会出现卡滞无法回弹的问题。
