桌面式标签卷固定支撑卷轴结构

日常生产与办公场景中，零散的标签卷如果没有合适的固定支撑结构，很容易出现标签带散乱、卷芯变形、取用拉扯时整卷滚落的问题，尤其是小批量打印标签、工位旁临时取用标签的场景，这类小支撑件的实用性往往被忽略，但实际使用中对操作效率的影响十分直接。这款标签卷固定支撑结构，核心作用就是给成卷的标签带提供稳定的转动支撑，让标签抽取过程顺滑不卡滞，同时限制标签卷的轴向窜动，避免拉扯标签时整卷偏移脱落。

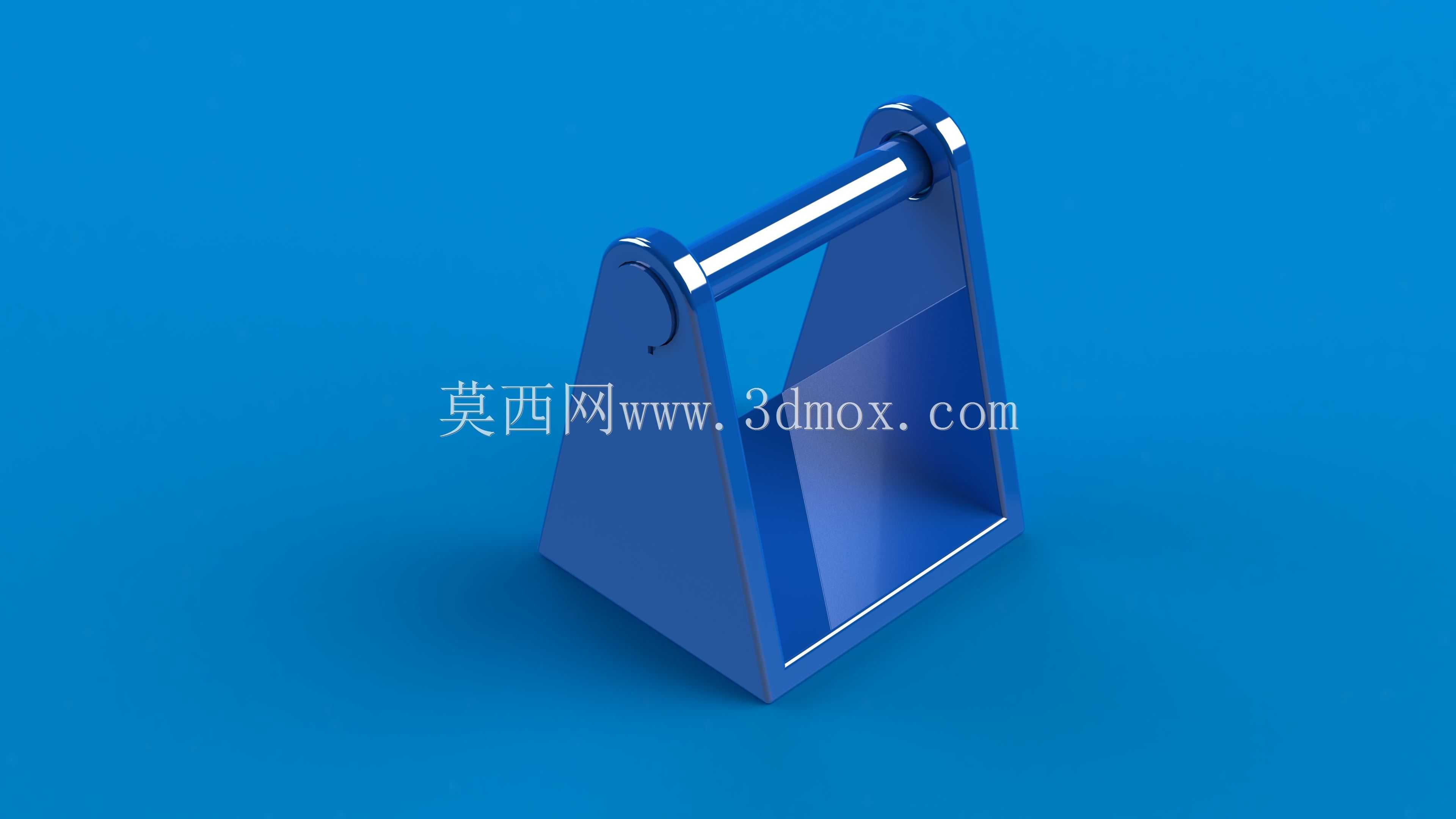

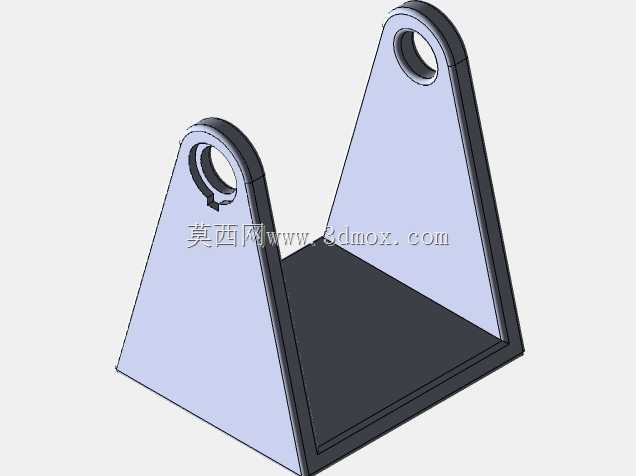

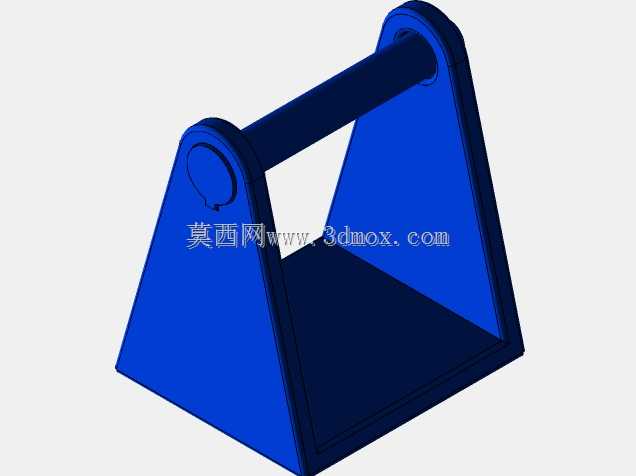

从结构设计逻辑来看，整体采用双侧立板加顶部穿轴的框架式构型，底部为一体化的梯形支撑底座，底座与两侧立板做了圆弧过渡连接，既减少了3D打印过程中的应力集中问题，也能让整个支撑结构放置在桌面时具备足够的抗倾覆能力——毕竟抽取标签时会产生斜向的拉力，底座的接触面积和配重分布直接决定了使用时会不会被标签带拽倒。两侧立板上预留了同轴的安装孔位，用来穿设支撑卷轴，卷轴与立板孔位之间采用间隙配合，保证卷轴可以随标签卷的抽取顺畅转动，不会出现卡涩导致标签带扯断、标签背胶层剥离错位的问题。立板的内侧间距根据常用标签卷的宽度做了适配，既不会因为间距过大让标签卷在轴上左右晃动偏移，也不会因为间距过小卡滞标签卷的端面，影响转动顺滑度。

考虑到实际使用场景多为桌面工位、小型打包台、标签打印旁的临时放置位，整个结构的外形尺寸做了紧凑化设计，底座的纵深控制在单手握持可移动的范围内，不会占用过多桌面操作空间，同时整体重量控制在较轻的区间，方便根据工位布局随时调整放置位置。安装边界上不需要额外的螺栓固定或者台面打孔，依靠底座自身的平面接触就可以稳定放置，适配绝大多数平整的工作台面，不管是木质桌面、金属工作台还是防静电操作台，都可以直接放置使用。

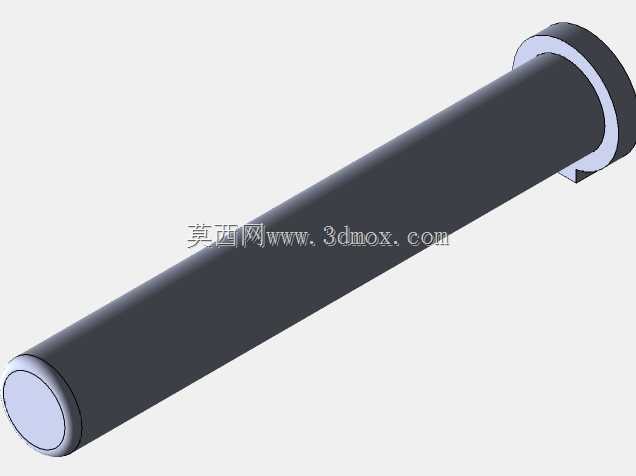

结构细节上，卷轴的直径适配常规标签卷的纸筒芯内径，不需要额外加装轴套就可以直接套入标签卷，卷轴两端做了小直径的限位轴颈，卡在两侧立板的孔位中，既不会在转动过程中从孔位脱出，也方便在一卷标签用完后，直接抬起卷轴一端就可以快速更换新的标签卷，不需要复杂的拆装步骤。立板与底座的连接位置做了加厚处理，应对长期使用中反复抽取标签产生的侧向拉力，避免连接处出现断裂变形。整个结构没有多余的复杂曲面和冗余设计，所有壁厚都按照3D打印的工艺要求做了均匀化处理，打印过程中不需要添加过多支撑，成型后去除支撑的工作量很小，打印完成后简单打磨边角就可以直接投入使用。

实际使用过程中，标签卷套在卷轴上之后，标签带从卷轴的侧方引出，抽取时卷轴随拉力同步转动，标签带可以平稳输出，不会出现标签卷在桌面上滚动导致的标签褶皱、背胶沾灰的问题。相比市面上常见的金属标签架，这款结构可以根据自身使用的标签卷尺寸灵活调整建模参数，不管是窄幅的线缆标签卷，还是宽幅的物流面单标签卷，都可以通过调整立板间距、卷轴直径来适配，不需要受制于成品标签架的固定尺寸，对于小批量定制化的工位辅助工装需求来说，适配性更强。同时一体化的框架结构没有零散的小零件，日常清理维护也十分方便，工位上的灰尘、标签残留的背胶污渍只需要用抹布直接擦拭就可以清理干净，不存在零件缝隙藏污纳垢的问题。
