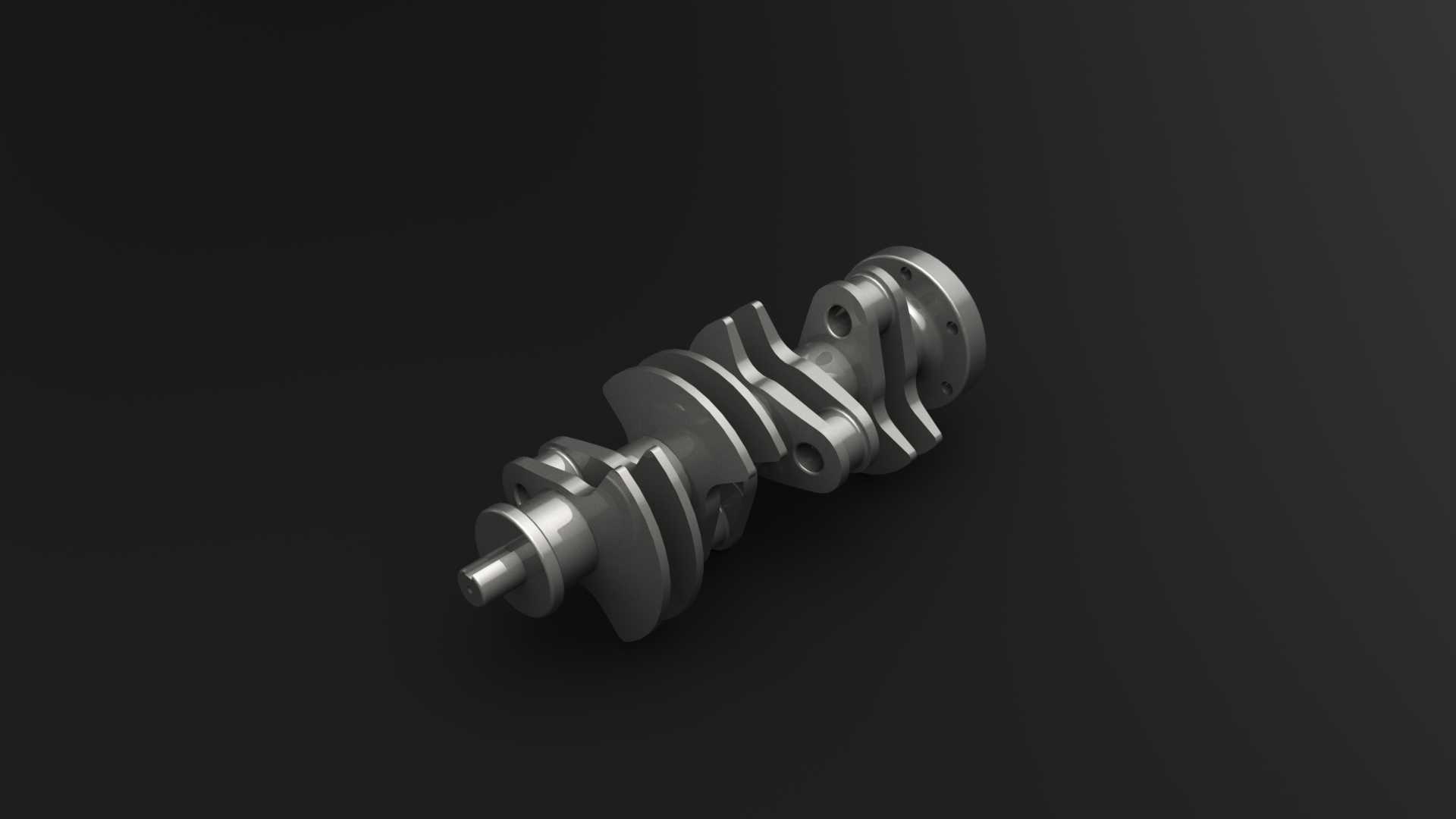

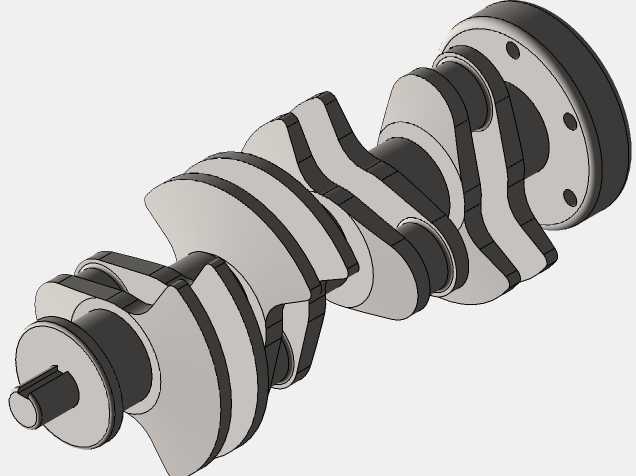

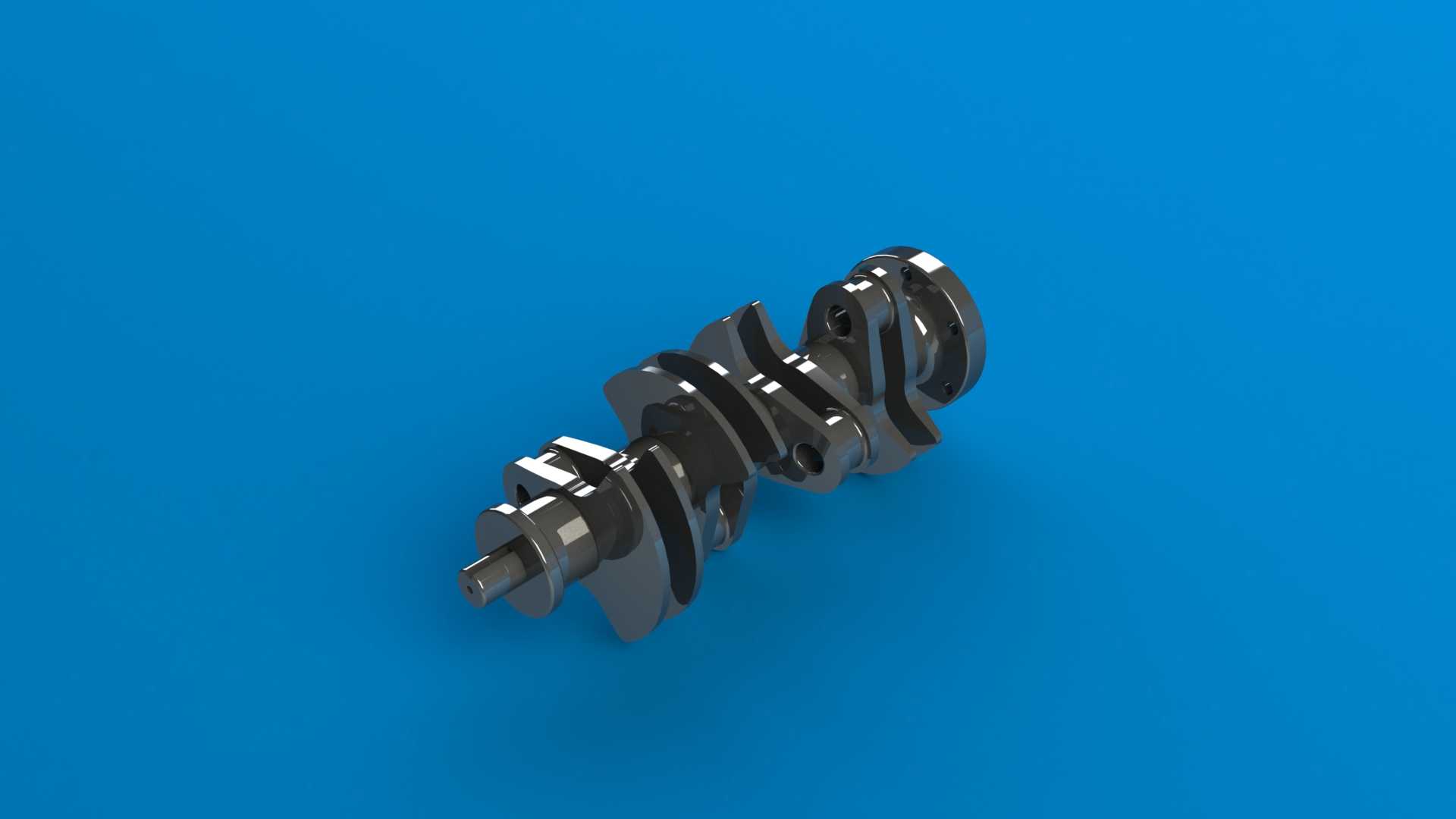

公制四缸发动机曲轴结构设计

作为发动机核心动力传递部件，这款四缸曲轴的结构设计直接决定了内燃机的动力输出平顺性与整机运行寿命，在民用乘用车、入门级赛车的直列四缸动力单元中应用广泛。从实际装机场景来看，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，所有连杆轴颈需要对应四个气缸的点火顺序完成相位排布，公制尺寸体系下的安装边界完全适配主流1.3L-2.0L排量直列四缸发动机的缸体曲轴箱空间，主轴颈的同轴度公差、连杆轴颈的相位角偏差都控制在装机要求的微米级范围内，避免高速运转时出现动平衡超标导致的整机振动问题。设计过程中首先要平衡的是不同工况下的载荷分布，四缸机常用的1-3-4-2点火顺序对应的曲拐夹角为180度，这种排布方式可以让一四缸、二三缸的往复惯性力实现自平衡，减少曲轴主轴承的载荷冲击，不需要额外加装大尺寸平衡轴就能满足日常行驶的NVH要求，针对赛车场景的强化版本则会在曲柄臂位置做优化配重，抵消高转速区间的离心力偏移，避免轴瓦出现偏磨。从安装匹配的角度来看，曲轴轴向定位台阶的尺寸、主轴颈与轴瓦的配合间隙、后端与飞轮的连接定位销孔位置都严格遵循公制装机标准，前端的带轮安装轴径、油封配合面的粗糙度要求也完全适配量产发动机的外围部件安装边界，不需要额外修改缸体、油底壳的结构就能完成替换装配。结构细节上，所有轴颈与曲柄臂的过渡位置都设计了圆角滚压强化结构，避免应力集中导致的曲轴断裂问题，曲轴内部的斜向油道可以将主油道的压力机油输送到每个连杆轴颈位置，在高转速运转时为连杆轴瓦提供持续的润滑与散热，油道的进出口位置都做了倒角处理，减少机油流动的阻力同时避免杂质在油道拐角处沉积。针对不同使用场景的强度需求，这款曲轴的曲柄臂厚度、轴颈直径的参数配比兼顾了轻量化与结构强度，民用版本可以满足日常通勤工况下数十万km的使用寿命，赛车强化版本则通过调整配重比例、优化圆角半径来承受更高的爆发压力与转速极限，安装时只需要按照标准扭矩拧紧主轴承盖螺栓，核对好轴向间隙就能完成装机，不需要做额外的适配加工。
