带皮带轮输出结构的小型蒸汽轮机设计

　　这款小型蒸汽轮机的三维结构设计，核心面向小功率分布式动力输出场景，常见于教学演示装置、小型实验台动力源、微型余热回收系统的动力端，区别于工业级大功率汽轮机组，它的结构做了极致简化，没有复杂的多级叶轮与调速系统，核心功能是将低压饱和蒸汽的热能转化为旋转机械能，通过轴端的皮带轮向外输出扭矩，适配小负载的传动需求，比如带动小型发电机、实验用泵类负载或者教学演示的传动机构。

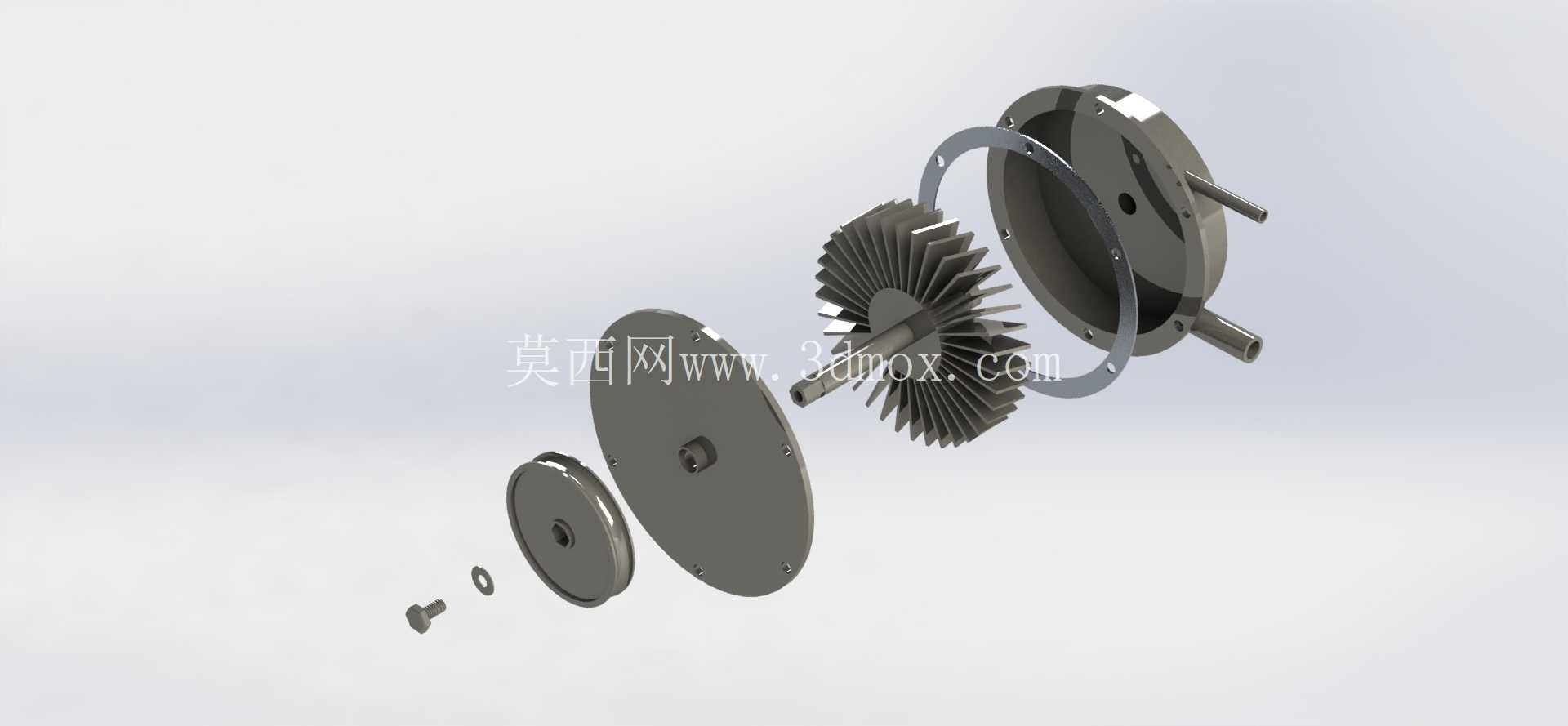

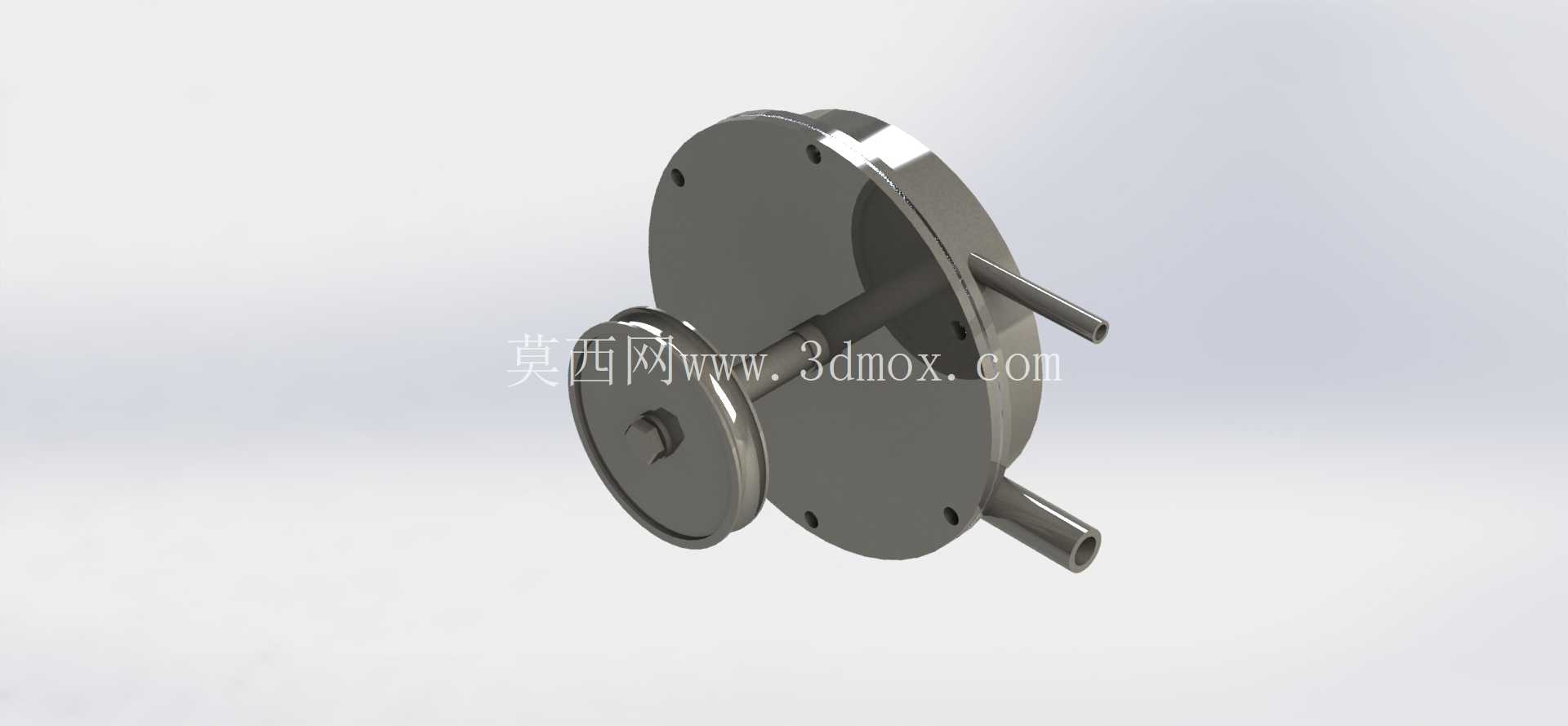

　　从结构设计思路来看，整体采用了分体式壳体布局，圆形的主壳体承担腔体密封与轴承支撑的作用，壳体上预留的两个管接头分别对应蒸汽进气口与排气口，进气口位置对准叶轮侧的腔室，让进入的蒸汽可以直接冲击叶轮叶片推动轴系旋转，做完功的乏汽从另一侧的排气口引出，不需要额外设置复杂的导叶结构，降低了加工与装配的难度。轴系采用两端支撑的简支梁结构，一端伸入壳体腔室连接叶轮，另一端伸出壳体外部安装皮带轮，伸出端做了轴肩定位结构，方便皮带轮的轴向固定，皮带轮采用单槽结构，适配标准三角带的传动需求，传动比可以根据后续负载的转速要求通过更换不同直径的皮带轮调整，不需要改动轮机本体的结构。

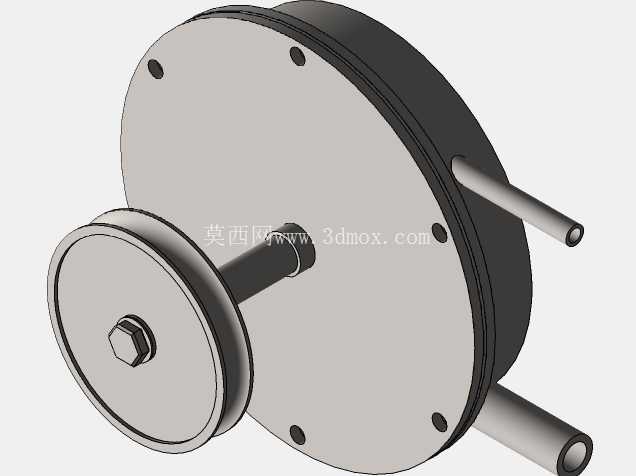

　　安装边界方面，圆形主壳体的外缘均匀预留了四个安装通孔，可以通过螺栓直接固定在安装基座或者设备支架上，安装面为平面，不需要额外做适配的异形安装座，整体径向尺寸控制紧凑，轴向尺寸从皮带轮端面到壳体最远端的长度较短，不会占用过多的安装空间，适合在空间局促的小型实验装置或者集成式动力单元里布置。壳体的两个管接头采用外伸的圆管结构，预留了足够的管路安装空间，连接蒸汽管路时不会和壳体或者安装座产生干涉，接头的外径尺寸适配常见的低压软管或者硬管连接方式，不需要额外做变径接头转换。

　　功能特性上，这款结构没有设置复杂的密封组件，适合低压蒸汽工况下使用，轴与壳体的配合处采用简单的间隙密封加润滑脂密封的结构，降低了运行维护的难度，日常使用只需要定期补充轴承位置的润滑脂即可，不需要复杂的维护流程。叶轮与轴采用过盈配合加键连接的方式，保证扭矩传递的可靠性，避免高速旋转时叶轮与轴出现相对滑动。整体结构的零件数量少，除了标准件之外，壳体、轴、叶轮、皮带轮都可以采用常规的机加工方式制作，不需要开模或者特殊加工工艺，适合小批量制作或者个人DIY、教学实验场景使用。

　　在实际应用中，这类小型蒸汽轮机不需要复杂的配套辅机，只要接入稳定压力的低压蒸汽源就可以运转，输出的转速可以通过蒸汽进气量的大小做粗略调整，搭配皮带轮传动可以适配不同转速要求的负载，很多教学场景中会用它来演示热能转换为机械能的过程，也有部分小型余热回收场景会用它作为小型动力源，带动小型水泵或者风机，回收低品位蒸汽的余压余热，因为结构简单，故障率低，即使出现故障也可以快速拆解维修，更换损坏的零件即可恢复运转，不需要专业的汽轮机维护人员操作。设计过程中特意将壳体的壁厚做了均匀化处理，既保证了低压工况下的结构强度，也避免了不必要的材料浪费，整体重量较轻，移动和安装都比较方便，不需要做重型的安装基础，只要保证安装平面有足够的刚度，避免运转时产生共振即可。轴系的动平衡要求按照小型旋转件的标准设计，在常规工作转速下不会产生过大的振动，保证运转的平稳性。
