G29规格倾斜插槽式磁性换档环结构

在手动模拟换档设备的结构迭代中，磁吸式定位结构一直是兼顾操作手感与装配便捷性的核心方案，这款针对G29适配的磁性换档环，正是围绕原有版本的装配痛点做的定向优化。日常使用场景里，这类换档环承担着档位切换时的磁吸定位、档位行程限位的核心作用，安装在换档基座的转动副外侧，随换档杆的摆动同步转动，通过环体上嵌装的磁铁与基座上的霍尔元件或者磁吸定位块配合，实现每个档位的吸附到位感，避免档位虚位、切换松垮的问题，很多模拟驾驶设备的改装玩家、小型换档机构的设计者都会用到这类结构。

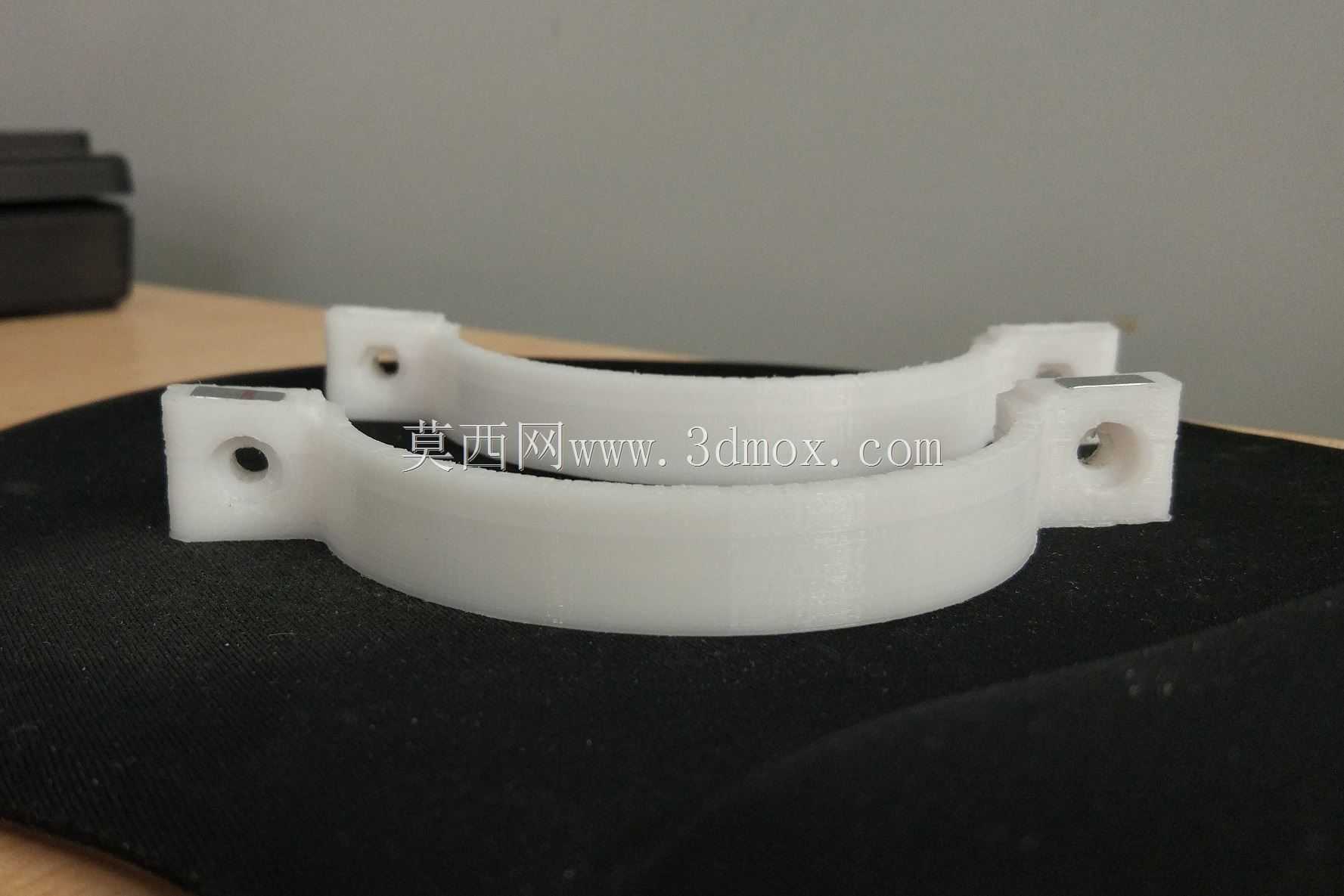

从设计思路来看，这个版本没有沿用早期版本垂直于环面的磁铁插槽结构，而是将磁铁安装槽做了倾斜角度设计，这个改动直接带来两个实际使用层面的优势：一是倾斜布置的磁铁在档位切换时，磁吸作用力的变化曲线更平缓，不会出现垂直安装时磁铁正对定位块瞬间吸附力陡增的生硬感，推档入位的过程有自然的阻尼递进，退档时也不会因为磁吸过强导致卡滞；二是倾斜插槽的结构让环体的整体总厚度可以压缩到16.5mm，相比早期版本厚度缩减明显，对于安装空间局促的改装场景来说，更小的轴向安装尺寸意味着不需要额外打磨基座周边的干涉结构，适配性更强。

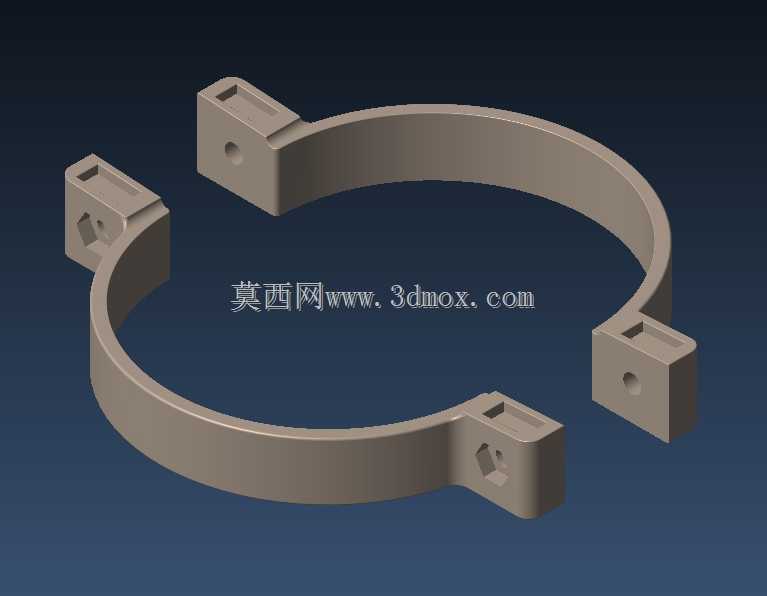

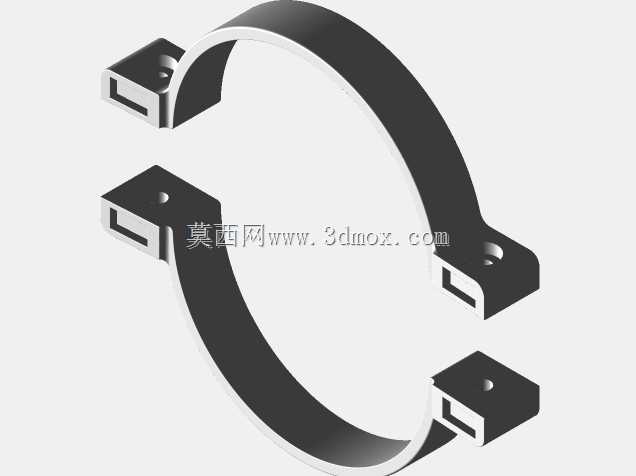

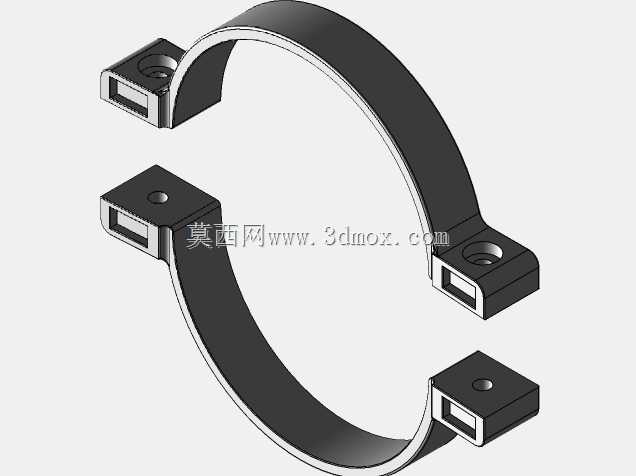

结构细节上，环体采用开口式C型环结构，四个安装凸耳均匀分布在环体的外侧圆周上，每个凸耳上都加工有沉头安装孔与磁铁插槽，沉头孔的深度刚好覆盖常用的M3内六角螺丝头部，安装后螺丝端面不会凸出于凸耳表面，避免转动过程中与周边的限位结构发生刮擦。磁铁插槽的尺寸匹配10×5×2mm的标准矩形磁铁，槽内做了微小的过盈设计，压装磁铁后不需要额外点胶固定，就能避免长期换档震动导致磁铁移位脱落，倾斜的槽体角度经过反复调试，刚好让磁铁的工作面与基座上的定位磁吸件在档位到位时形成最大的有效吸附面积，同时在跨档位移动时，磁吸作用力平滑过渡，不会出现档位之间的磁吸干扰导致的乱档问题。

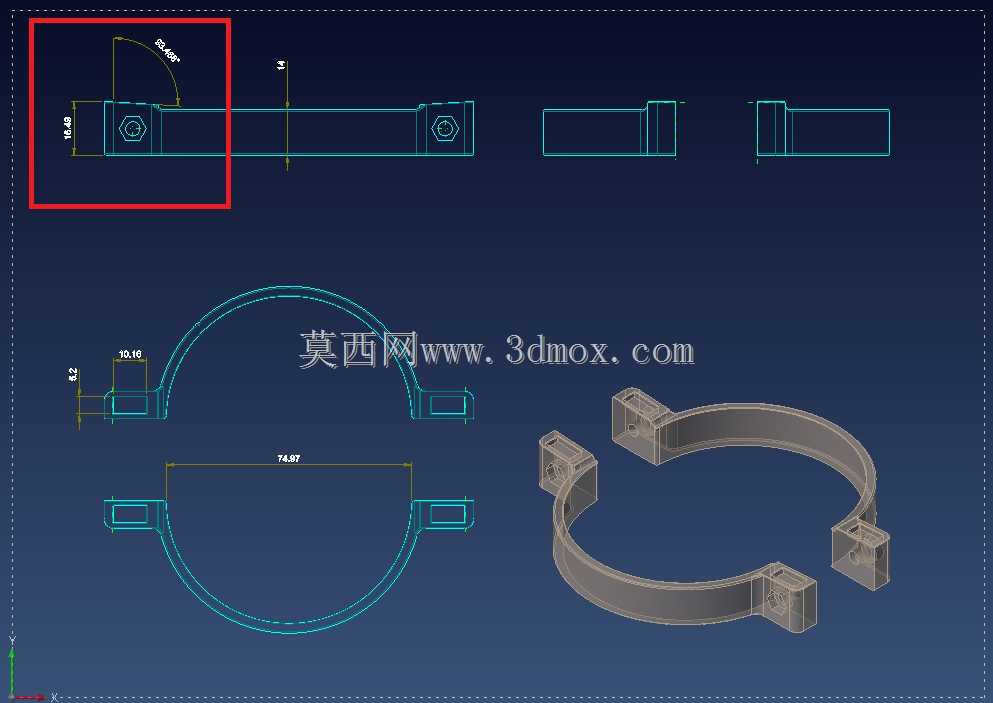

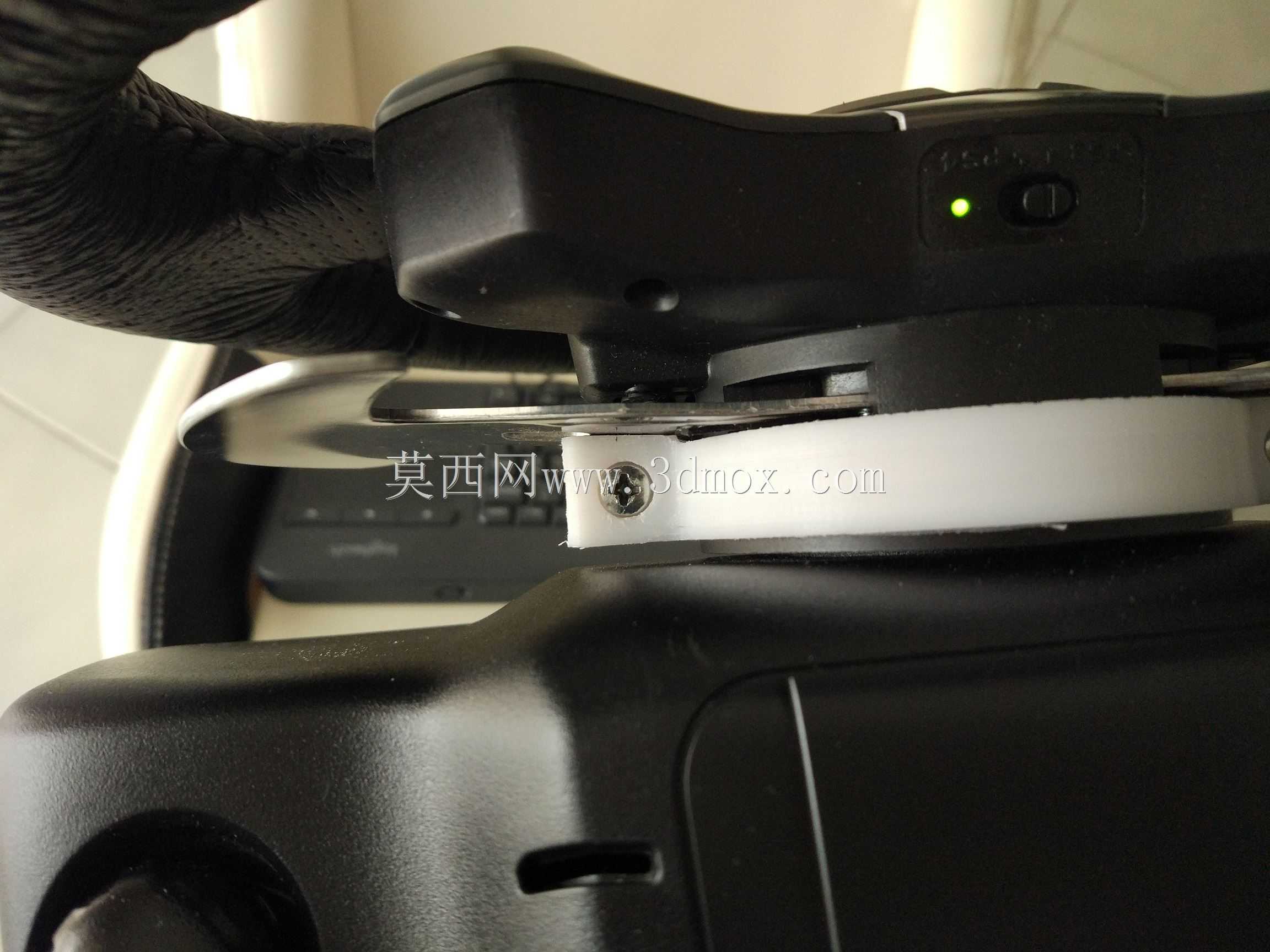

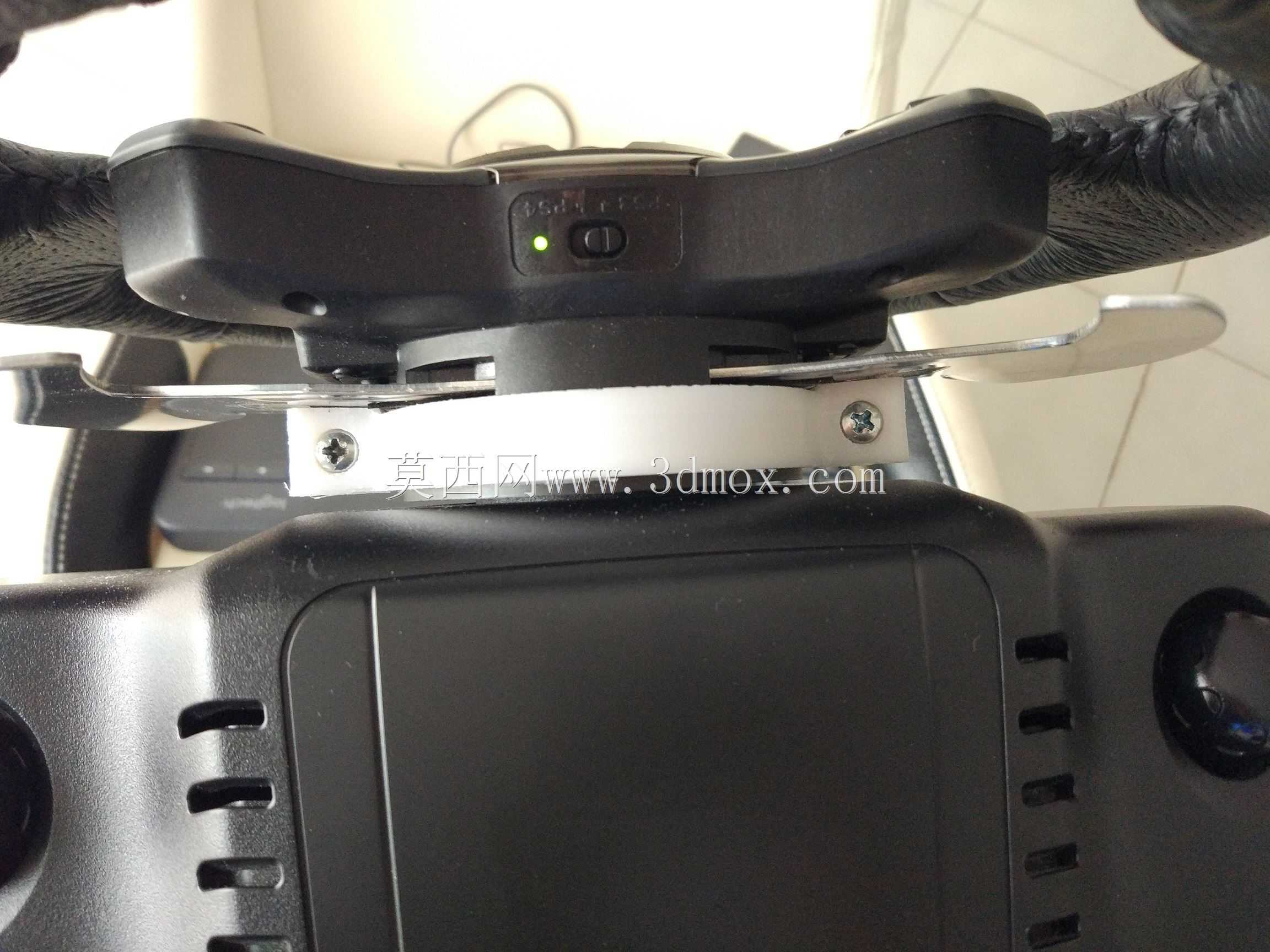

安装边界方面，这个C型环的内径匹配常规G29换档机构的转动轴外径，开口结构允许安装时适当掰开环体卡入转轴，不需要完全拆解换档基座的转动副就能完成替换安装，四个安装凸耳的位置度公差控制在0.1mm以内，安装后环体与转轴的同轴度有足够保障，转动过程中不会出现偏心晃动的问题。环体的壁厚做了均匀化处理，最薄处的壁厚也能满足日常频繁换档的结构强度要求，不会因为长期受力出现环体变形、凸耳断裂的问题，同时均匀的壁厚也适配常见的熔融沉积成型3D打印工艺，打印过程中不会因为壁厚突变出现翘曲、填充不均的问题，个人自制加工的门槛很低。

实际使用中，这种双磁铁配置的结构相比四磁铁版本，档位之间的磁吸区分度更清晰，不会出现相邻档位磁吸作用力重叠导致的档位模糊问题，对于追求清晰换档手感的使用场景来说，这种精简磁铁数量、优化插槽角度的设计，反而比堆磁铁数量的方案体验更好。需要注意的是，个人加工制作时要严格控制插槽的倾斜角度与深度，磁铁压装时要保持磁极方向一致，否则会出现档位吸附力不均、个别档位磁吸失效的问题，安装前要提前核对环体的轴向安装位置，确保环体转动时磁铁的运动轨迹刚好覆盖基座上所有档位的定位点，避免出现个别档位无吸附感的情况。
