适配Arduino Nano的便携项目控制盒结构

在开源硬件项目落地的过程中，很多基于Arduino Nano开发的原型作品，往往停留在面包板搭线的阶段，导线裸露、元件松散，不仅在携带转运过程中容易出现接线松脱、引脚弯折的问题，在日常调试、户外演示、小型装置搭载的场景下，也缺乏基础的防护能力，很容易因为磕碰、误触导致电路故障，甚至出现电池接线短路的风险。这款控制盒的设计，正是针对这类小型Arduino项目的实际使用痛点，从结构层面解决原型装置的耐用性与便携性问题，让零散的电子元件能够整合为一个完整的可独立使用的小型控制单元。

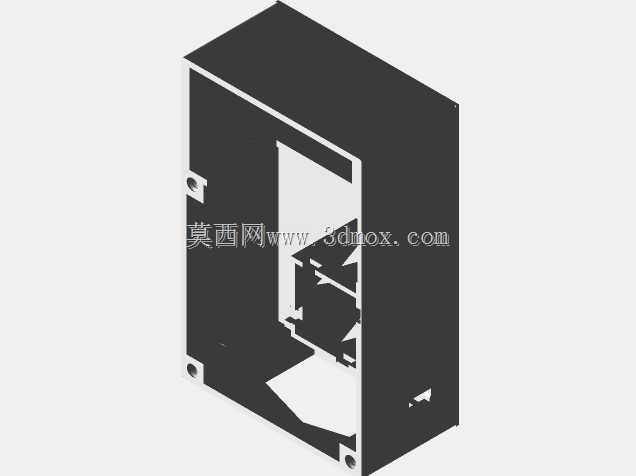

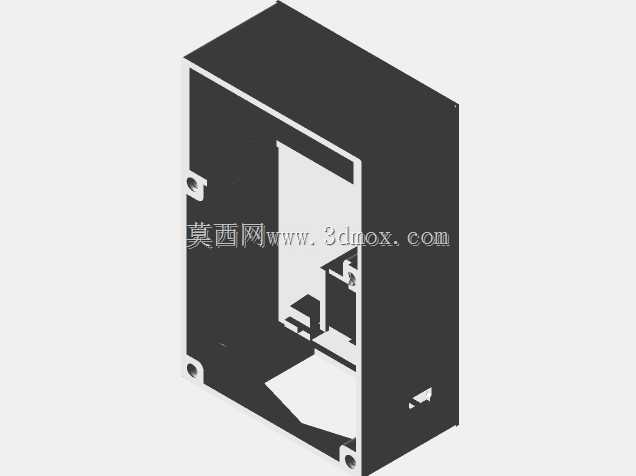

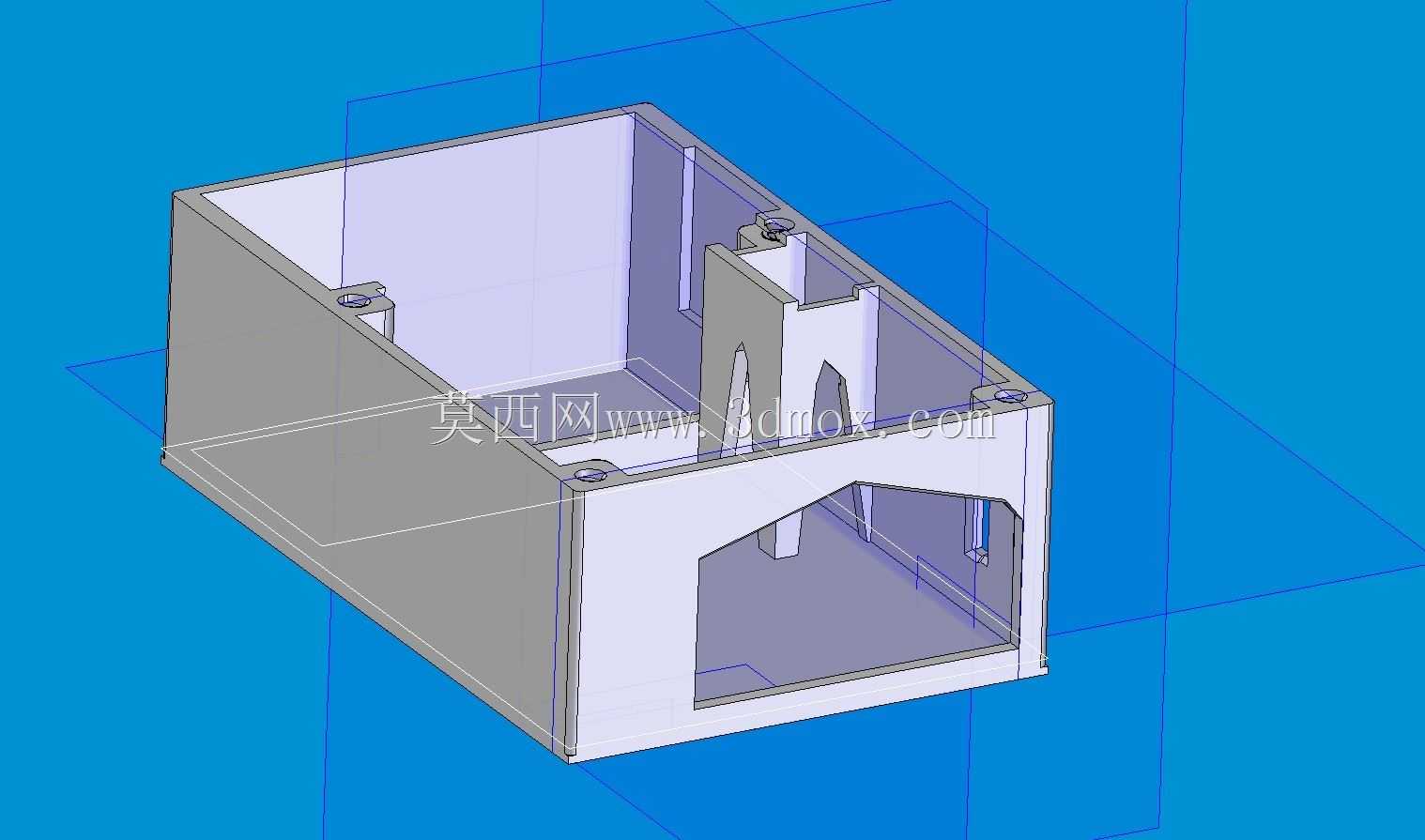

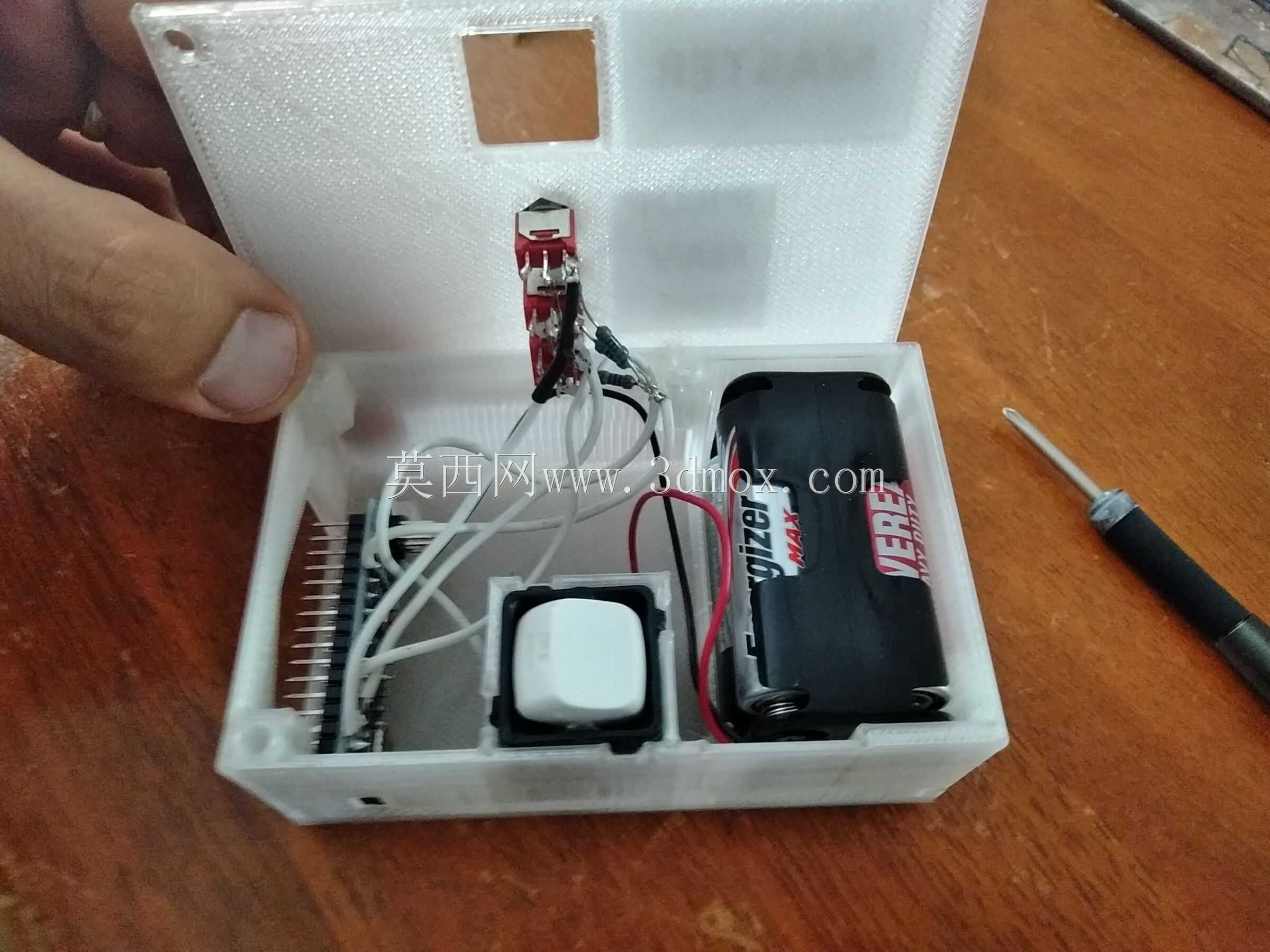

从内部空间布局来看，盒体内部做了明确的功能分区，首先预留了4节AA电池的安装仓位，这个仓位的尺寸完全匹配常规AA电池的外形规格，仓位周边设置了限位筋位，能够避免电池在盒内晃动移位，同时预留了电池接线的走线路径，让供电线路可以规整地连接到主控板位置，不会和其他信号线产生交叉干扰。主控区域预留了Arduino Nano板的安装位，对应排针的位置做了避让槽，既可以让主控板平稳固定在盒底，也能保证外接引脚的接线操作空间，不需要额外飞线就能完成基础接线。操作区域预留了按键开关的安装位，开关的按压面刚好和盒盖的开孔对齐，按压行程不受盒体结构阻碍，操作反馈清晰，不会出现卡键、按压无响应的问题。

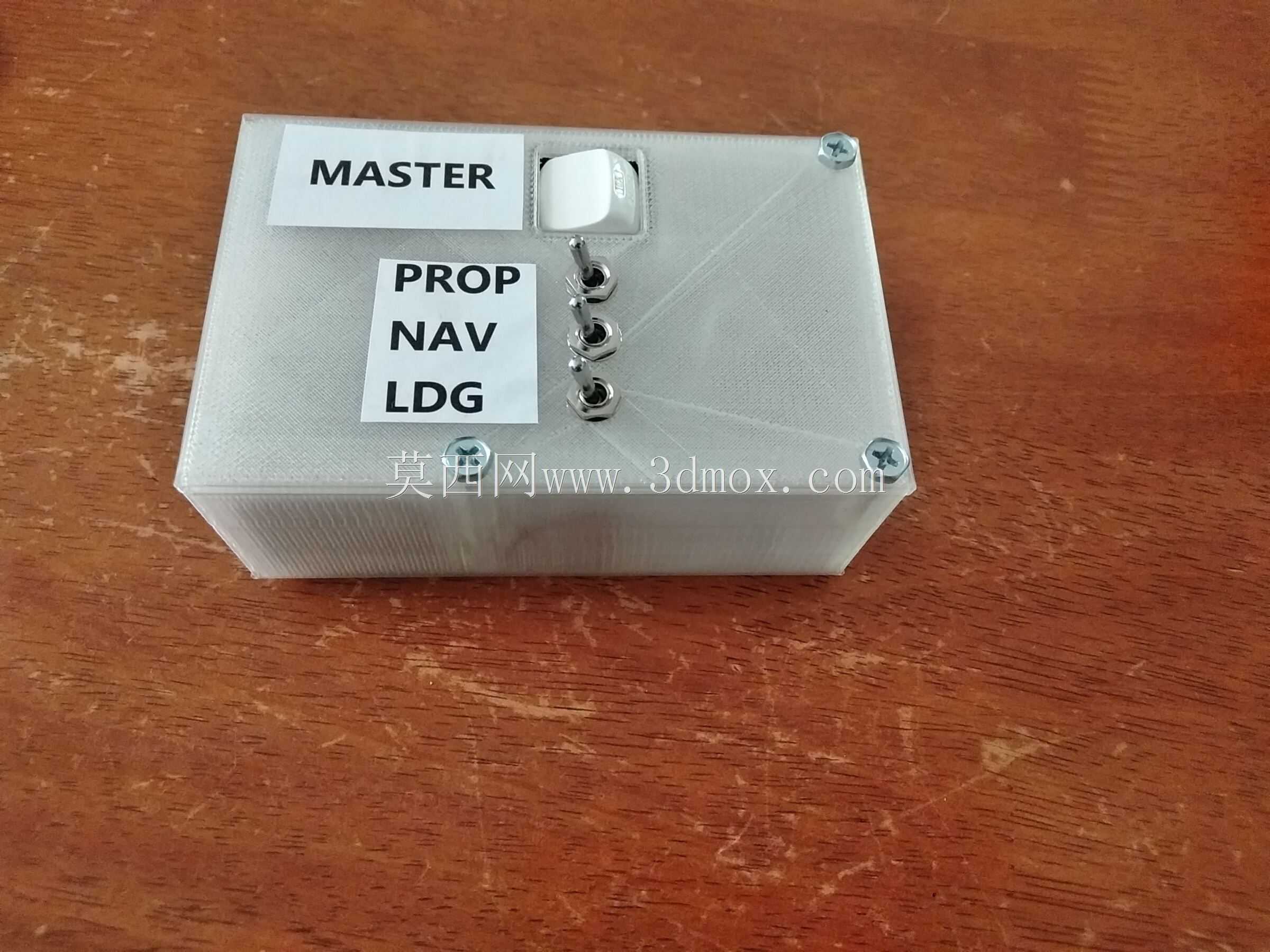

盒盖部分的设计也充分考虑了实际使用需求，对应接线、外接接口的位置预留了方形开孔，既可以用来安装状态指示灯，也可以作为外接扩展接口的引出窗口，不需要额外在盒体上打孔就能完成基础的外接扩展。盒体与盒盖采用卡扣式的配合结构，不需要额外螺丝就能完成闭合，日常更换电池、调整接线的时候可以快速开合，同时配合缝隙处的定位筋，闭合后盒体不会出现错位、松垮的情况，具备基础的防尘能力，能够应对日常桌面使用、短途携带的场景需求。

从安装边界的角度考量，整个盒体的外形尺寸控制在手掌可握持的范围内，外部没有突出的尖锐结构，放在工具包、口袋里携带的时候不会刮蹭其他物品，盒体边角做了圆角过渡，握持手感更舒适，也能减少跌落时的应力集中，降低壳体开裂的风险。内部的走线空间做了专门的优化，所有接线都可以沿着盒体内壁的走线槽布置，不会出现盒盖闭合时压断导线、挤压元件的问题，不同功能的线路可以分开排布，减少电源线路对信号线路的电磁干扰，提升小型控制装置的运行稳定性。

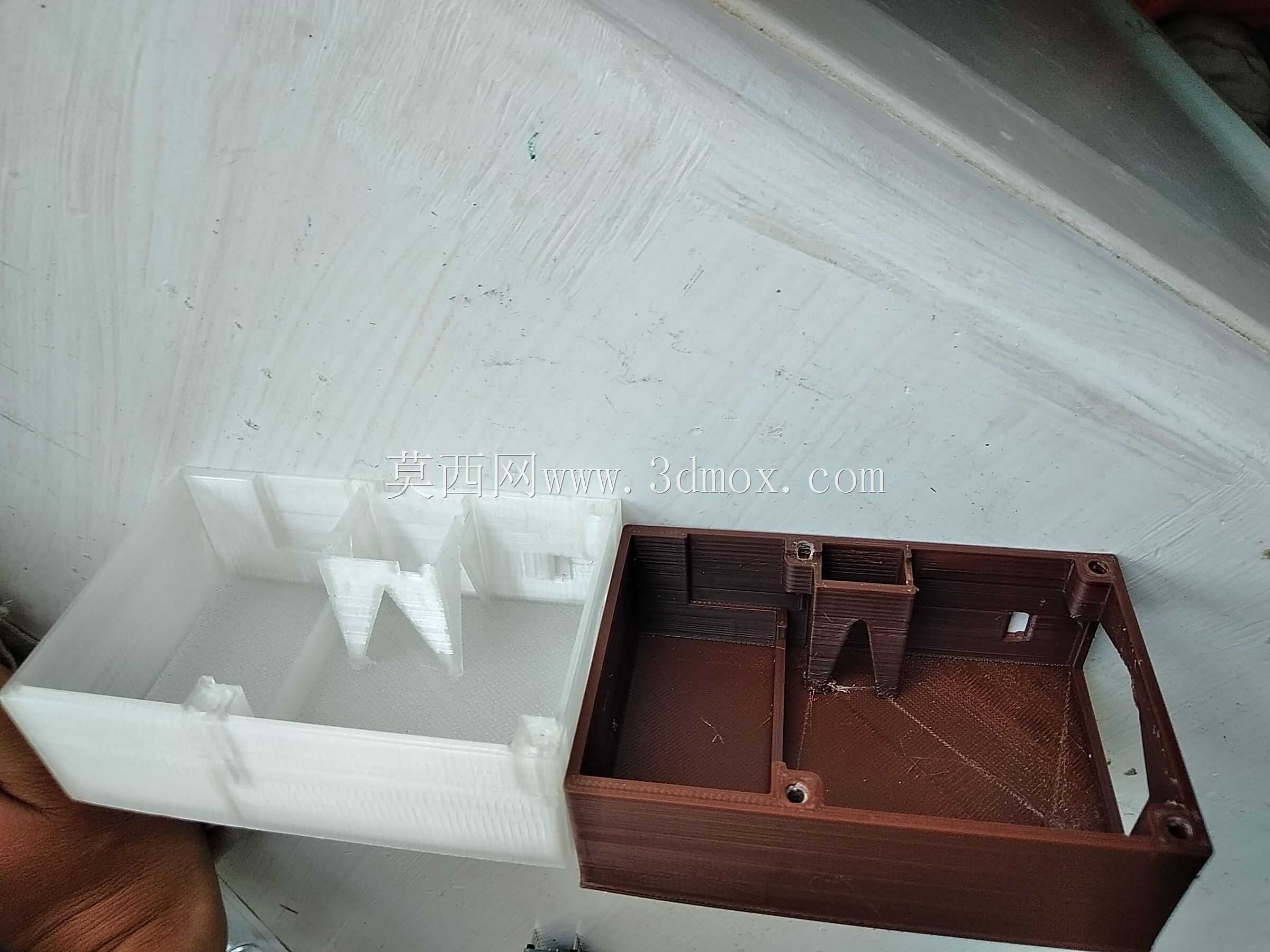

在实际应用场景中，这类控制盒可以用来搭建小型便携的数据采集装置、桌面互动小装置、小型机器人的控制核心、教学演示用的实验装置，相比裸露的面包板结构，整合后的控制盒可以直接作为独立装置使用，不需要额外搭配外壳就能完成项目交付，也适合电子爱好者用来整理自己的日常实验项目，把零散的原型转化为可长期使用的实用装置。设计过程中没有采用复杂的装配结构，所有结构都可以通过常规的3D打印工艺制作，不需要额外的支撑结构就能完成打印，打印完成后只需要去除少量毛边就能完成装配，不需要复杂的后处理工序，对于个人爱好者、教学场景来说都具备很好的实用性。

结构设计上充分考虑了电子元件的安装公差，所有安装位的尺寸都预留了合理的间隙，即使是不同厂商生产的兼容版Arduino Nano板、常规规格的按键开关、AA电池盒都能顺利装入，不会出现尺寸过紧装不进去、或者尺寸过松元件晃动的问题。盒体底部预留了可选的固定孔位，如果需要把控制盒固定在其他装置、机架上，也可以通过螺丝完成固定，拓展了使用场景，既可以作为手持便携的控制单元，也可以作为固定安装的控制模块使用。
