适配小型注塑机的销钉成型模具结构

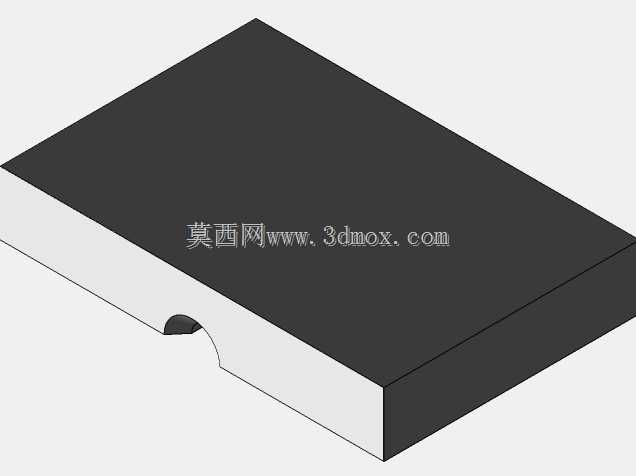

　　这套销钉成型模具，主要适配桌面级小型注塑设备的小批量塑胶销钉生产场景，对应Buster Beagle这类紧凑型注塑机的装模空间做的匹配设计，也可在同规格锁模力、装模尺寸接近的小型注塑设备上通用。从结构来看，模具采用了简化的两板模结构，没有复杂的抽芯与顶出冗余设计，整体外形为规整长方体，侧边预留的半圆缺口是为了适配小型注塑机的模具定位卡口，安装时可以直接卡入设备的定位槽，不需要额外加工定制压块，装夹效率比常规平边模具提升不少。

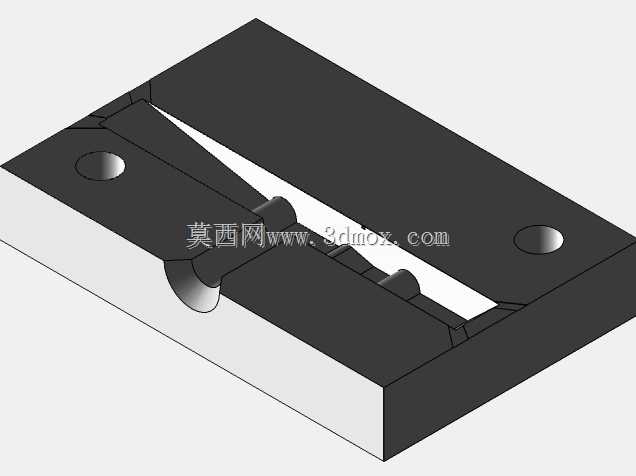

　　设计思路上，因为针对的是小直径塑胶销钉的成型，这类零件通常用于小型电子外壳、玩具结构的定位连接，批量不大但尺寸一致性要求高，所以模具没有做复杂的流道平衡设计，采用单腔直浇口结构，浇口位置设在销钉的一端端面，成型后浇口残留小，后续只需要简单修剪就能满足装配要求，不需要额外的浇口打磨工序，适合小批量生产的快节奏周转。模具的分型面设在销钉的轴向中分位置，合模时依靠模板平面的精密贴合保证分型面无飞边，因为销钉本身尺寸小，分型面错位超过0.02mm就会导致成型件出现错边，影响装配时的插入顺畅度，所以模板的贴合面做了平面度公差控制，合模导向依靠模板边角的定位销完成，没有额外加装导柱导套，在降低模具加工成本的同时，也能满足小型零件成型的导向精度要求。

　　安装边界方面，模具的整体厚度匹配小型注塑机的最小模厚要求，长宽尺寸控制在设备拉杆间距的允许范围内，不需要对设备做任何改造就能直接装夹，模具的进料口位置对准设备的射嘴中心，偏移量控制在0.1mm以内，避免射胶时出现漏胶问题。实际使用中，这套模具适合生产直径2-5mm、长度10-20mm的塑胶销钉，常用的PP、ABS等通用注塑原料都能适配，成型周期控制在10秒以内，因为结构简单，模具的维护也很方便，生产结束后只需要拆开模板清理型腔残留的料渣，不需要拆解复杂的顶出、抽芯结构，对于小批量打样、小规模生产的场景非常实用。型腔部分做了轻微的脱模斜度，斜度控制在0.5度，既可以保证成型后销钉顺利脱模，不会出现粘模问题，也不会因为斜度过大导致销钉两端尺寸差过大，影响装配时的配合精度。模具的冷却采用自然冷却方式，没有设计专门的冷却水路，因为小型注塑机的射胶量小，模具本身的热容量足够带走成型过程中的热量，连续生产时模具温度不会过高，省去了水路连接的步骤，进一步简化了安装操作流程。
