相机三脚架替换修复结构组件

　　日常户外摄影作业中，三脚架作为稳定成像的核心支撑器材，长期在复杂地形、频繁收展的工况下使用，脚架关节、连接支撑位置的受力部件极易出现疲劳断裂，一旦关键受力件损坏，整组三脚架往往直接报废，不仅增加器材购置成本，外拍任务中途出现部件损坏还会直接影响拍摄进度。这类民用摄影器材的原厂替换件往往获取渠道有限，尤其是停产多年的老款脚架，几乎找不到适配的原厂备件，通过逆向建模制作替换件就成了低成本修复设备的可行路径。

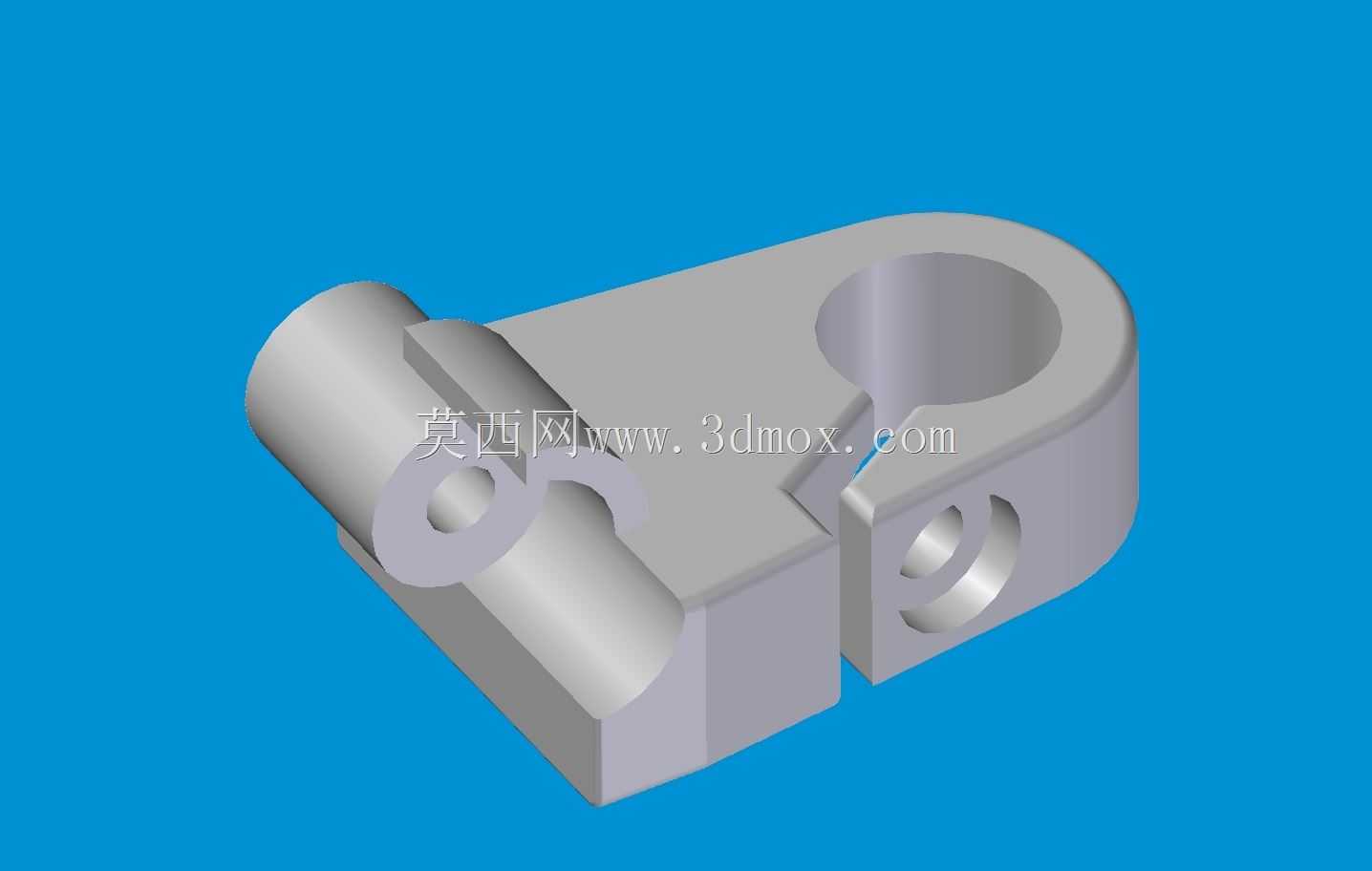

　　这套结构组件针对三脚架易断裂的连接受力位置设计，核心作用是替代原脚架上开裂失效的受力部件，恢复脚架的展开锁定、承重支撑功能。设计过程中首先对损坏的原部件进行尺寸测绘，还原原部件的安装孔位、铰接轴径、限位卡槽的所有配合尺寸，确保替换件可以直接装入原脚架的对应位置，不需要对脚架的其他原有结构进行二次打磨或切削改造。考虑到3D打印成型的工艺特性，建模时对原部件的应力集中位置做了细微的结构优化，在不改变安装边界的前提下，适当加厚了原部件断裂处的壁厚，同时在转角位置增加了小尺寸的工艺圆角，降低打印过程中的层间应力集中问题，也提升部件成型后的实际承重能力。

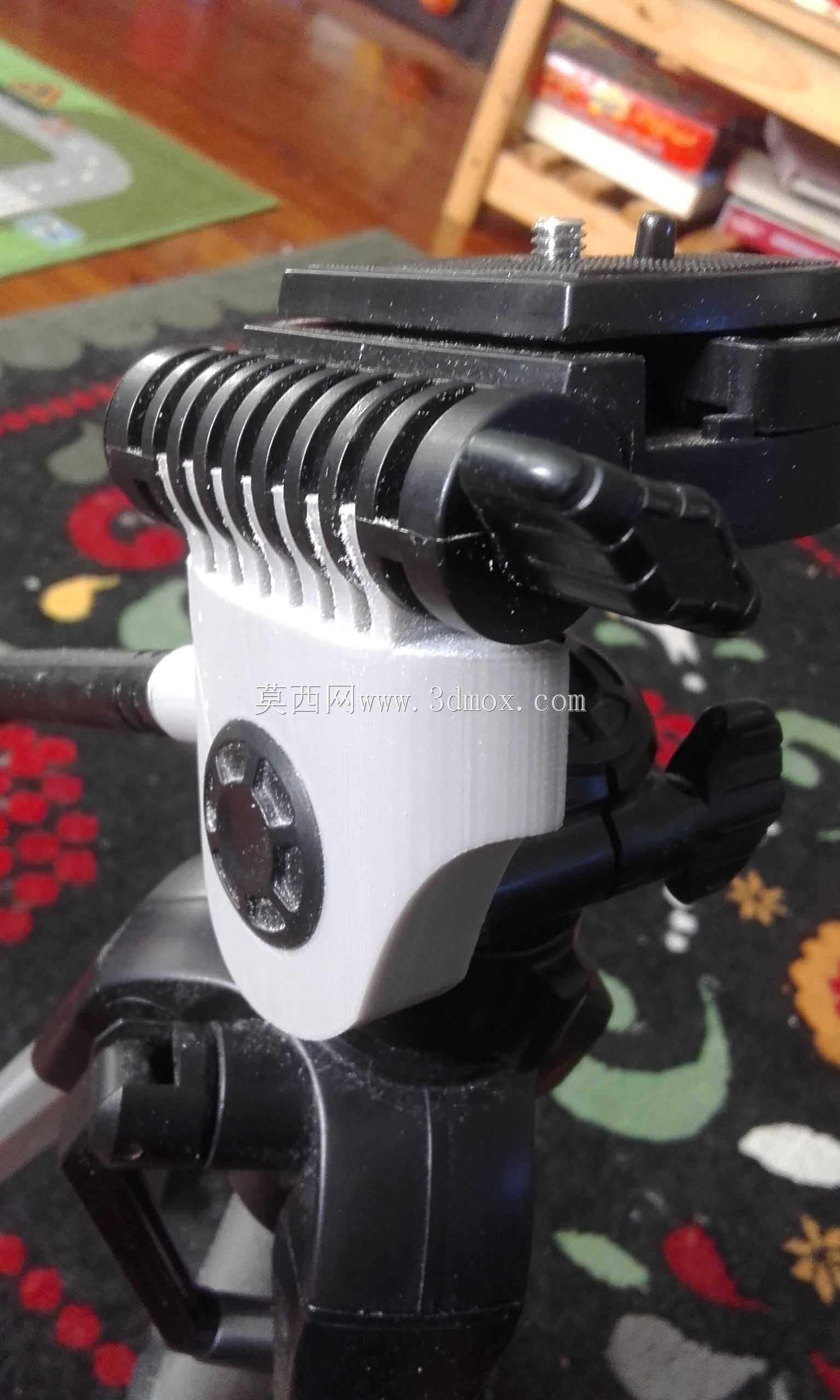

　　从安装边界来看，组件的所有配合尺寸完全匹配原脚架的装配空间，铰接位置的轴孔公差按照小间隙配合设计，既保证安装时可以顺利穿入原脚架的铰接销轴，又不会因为间隙过大导致脚架展开后出现旷量晃动；部件上的限位卡槽尺寸与原脚架的锁止卡扣完全契合，脚架展开到预设工作角度时，锁止结构可以正常卡入卡槽完成定位，不会出现锁止失效、脚架自动收拢的问题。组件的外形轮廓完全避让脚架收拢时的相邻部件空间，安装完成后脚架可以正常收拢折叠，不会出现部件干涉导致无法收纳的问题。

　　实际使用场景中，这类替换件不仅可以修复单款损坏的三脚架，对于同结构不同尺寸的其他脚架，只需要调整对应安装孔位的间距、轴孔直径参数，就可以快速衍生出适配不同型号脚架的修复零件。建模过程中保留了原部件的所有功能结构，没有额外增加冗余的设计特征，既控制了打印成型的材料消耗，也保证部件重量和原部件基本一致，不会因为替换件过重导致脚架整体重心偏移影响稳定性。部件打印完成后只需要对铰接孔、配合面做简单的磨砂处理，去除打印层纹带来的尺寸误差，就可以顺利完成装配，装配后的脚架承重能力、展开阻尼感和原部件状态基本一致，完全可以满足日常户外摄影的支撑稳定需求。

　　从结构设计的角度来看，这类民用器材的修复零件不需要追求过高的强度冗余，只要匹配原部件的受力工况、满足安装配合要求，就可以实现极低的修复成本，相比重新购置整组脚架，这种逆向建模制作替换件的方式，不仅能快速解决设备损坏的应急需求，也为老旧停产器材的再利用提供了可行的技术路径。建模时所有的结构特征都围绕实际装配需求展开，没有做多余的外观装饰设计，所有的壁厚、加强筋位置都对应原部件的受力路径，确保部件承受脚架载荷时力流传递顺畅，不会出现局部应力过大导致的二次断裂问题。
