3D打印迷你F1赛车仿真方向盘结构

这款迷你F1方向盘结构，最初的设计出发点是面向桌面级FDM3D打印场景打造的趣味赛车周边配件，区别于专业赛事用的全功能方向盘，它不需要集成复杂的按键、拨片、快拆机构，核心定位是满足赛车爱好者的桌面摆件、模拟驾驶轻量化外设改装、小型遥控赛车转向部件替换的多元需求。从实际应用场景来看，它既可以作为1:10及以下比例遥控模型车的转向操控部件，搭配小型舵机实现转向信号传递，也可以作为桌面文创摆件、赛车主题手办的配套组件，甚至可以通过后期加装电位器、微动开关，改造为入门级模拟赛车游戏的轻量化操控手柄，适配桌面小空间的模拟驾驶需求。

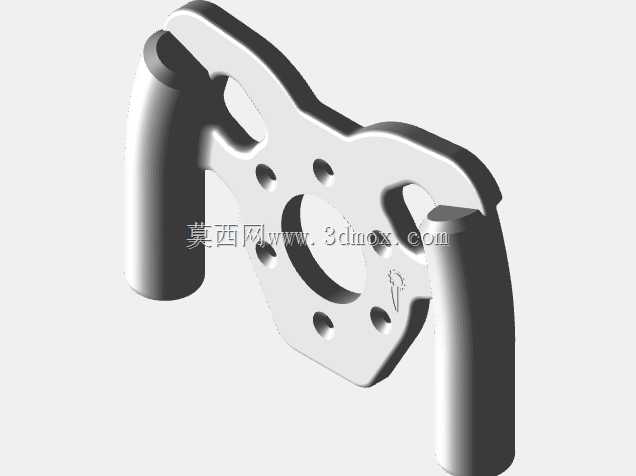

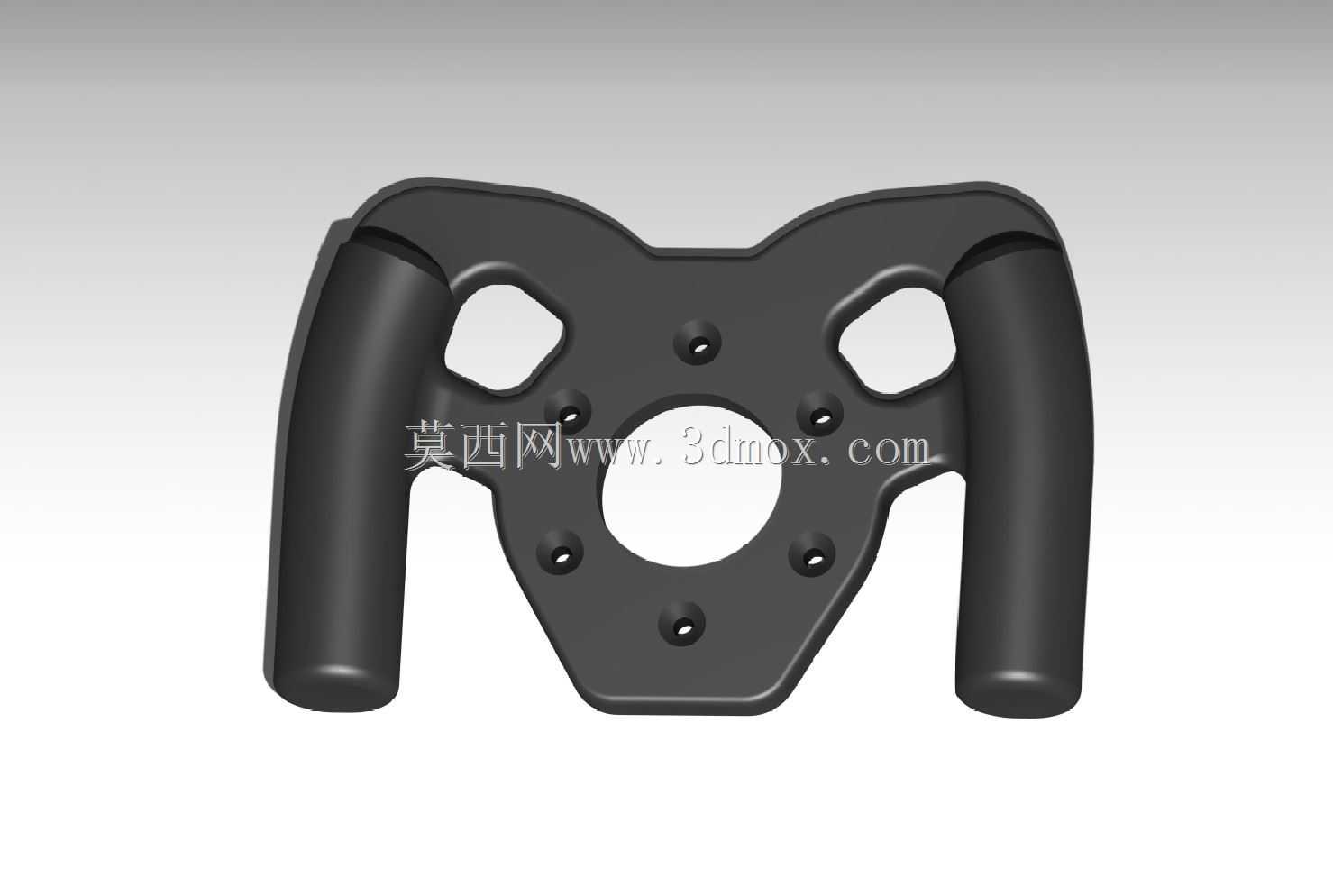

在功能特性设计上，整个结构采用一体化打印思路，没有额外的装配拆分件，不需要额外的螺丝、轴承等标准件配合，打印完成后去除支撑即可直接使用，大幅降低了普通爱好者的制作门槛。握持区域参考了Sparco专业赛车方向盘的人体工学轮廓，两侧握把做了贴合手掌弧度的曲面过渡，握持时不会出现硌手的棱角，握把的截面采用类椭圆设计，区别于正圆形握把的生硬触感，长时间握持也能保持较好的舒适度。中间的安装区域做了均匀分布的6个安装孔，孔位尺寸参考了标准小型舵机的安装法兰尺寸，既可以通过螺丝直接固定在舵机输出盘上，也可以搭配快拆底座实现快速拆卸，安装孔的周边做了1mm的凸台加强，避免频繁拆装导致的孔位开裂问题。中心的大尺寸通孔一方面是为了减少打印耗材的使用，降低打印成本，另一方面也可以穿过走线，方便后期加装按键、指示灯等拓展部件时的线束布置。

设计过程中充分考虑了桌面级3D打印机的成型能力，整个结构没有大角度的悬空结构，除了握把下方的小区域外，其余位置都可以做到无支撑打印，即使需要添加支撑，支撑的接触面积也很小，去除后不会在表面留下明显的支撑痕迹，降低后期打磨的工作量。壁厚统一设置为3mm，这个厚度是经过多次打印测试得出的最优值，既可以保证结构强度，在正常握持、转向施力时不会出现断裂、变形的问题，也不会因为壁厚过大导致打印时间过长、耗材浪费，同时3mm的壁厚也适配大多数0.4mm喷嘴的打印机，不需要调整特殊的打印参数，使用默认的壁厚设置即可打印出合格的零件。上下方向的总高度控制在30mm，这个尺寸既保证了握把有足够的握持长度，不会因为尺寸过小导致握持不稳，也不会因为尺寸过大超出大多数小型3D打印机的成型幅面，即使是打印尺寸在100mm*100mm*100mm的入门级打印机，也可以轻松完成打印。

从安装边界来看，整个方向盘的最大外轮廓宽度控制在120mm以内，安装法兰的基准面做了0.2mm的平面度公差预留，打印完成后只需要简单打磨即可保证安装面的平整，不会出现安装后倾斜、晃动的问题。握把的末端做了圆弧过渡，没有尖锐的边角，即使作为桌面摆件使用也不会划伤桌面或者手部。结构的受力方向做了针对性的加强，在握把和中心安装盘的连接位置做了渐变的圆角过渡，避免应力集中导致的受力断裂，经过实际测试，在正常转向施力的情况下，连接位置可以承受50N的侧向力而不出现变形，完全满足小型遥控车、桌面模拟外设的使用强度要求。不同于专业赛车方向盘的碳纤维、金属材质设计，这款结构完全针对PLA、PETG等常见3D打印耗材优化，不需要特殊的工程耗材即可打印，使用PLA耗材打印时，常温下的强度完全可以满足日常使用需求，如果需要更高的韧性，可以选择PETG耗材打印，不需要调整结构尺寸即可直接适配。
