3-9x40倍率变倍式步枪光学瞄准镜结构设计

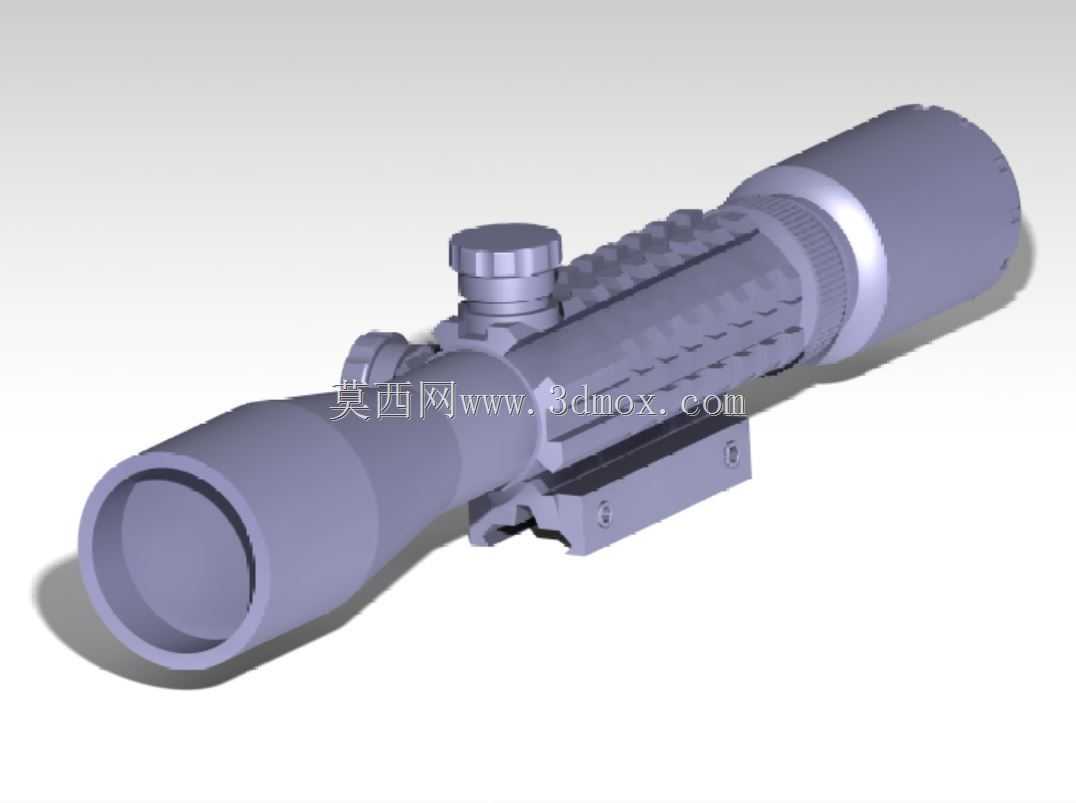

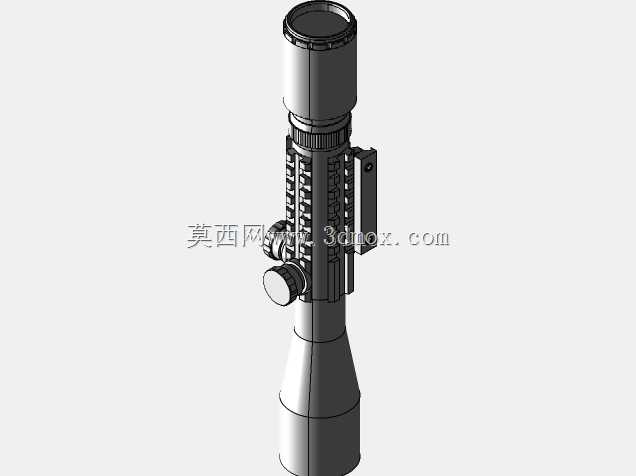

　　从结构设计逻辑来看，整个镜身采用一体化铝合金管材加工思路，主镜管为等直径圆柱结构，壁厚控制在兼顾抗冲击性能与轻量化的合理区间，表面加工有等距分布的皮卡汀尼导轨槽，可直接串联安装战术灯、激光指示器、倍率增倍镜等附加附件，无需额外加装镜桥导轨，减少了附件安装带来的累计装夹误差。镜身中部的调节钮分为高低调节与风偏调节两个独立模块，调节旋钮采用带刻度的防滑齿结构，每一档的调节量对应100码距离上1/4英寸的弹着点偏移量，旋钮内部设置有定位钢珠与弹簧结构，调节时会产生清晰的段落反馈，避免射击后坐力导致旋钮自行移位。这款3-9x40规格的光学瞄准镜，是轻武器战术附件领域应用极广的一类望远式瞄准装置，核心适配场景覆盖民用狩猎、竞技射击、战术训练等多个领域，区别于定倍瞄准镜的固定视场局限，3-9倍的连续变倍区间可以让使用者在近距离快速概略瞄准与中远距离精准观察之间无缝切换，40mm的物镜口径则在通光量与整体重量之间做了平衡，既不会因为物镜过小导致弱光环境下成像昏暗，也不会因为口径过大造成整枪重心过度前移影响据枪稳定性。

　　变倍环设置在镜身后段靠近目镜的位置，外圈加工有密集的防滑纹路，即使佩戴战术手套也能顺畅转动完成倍率切换，目镜端设置有视度调节环，可适配不同视力情况的使用者，无需佩戴眼镜即可获得清晰的分划成像。安装基座部分采用整体式皮卡汀尼夹具结构，夹具的两个锁紧块与镜身下部的安装座通过螺钉锁紧，夹紧面加工有与皮卡汀尼导轨匹配的定位凸台，安装时可直接卡在标准皮卡汀尼导轨上，锁紧后不会出现前后窜动或左右偏移，夹具的安装位置经过重心匹配设计，装夹后整镜的重心落在镜身中部位置，不会导致枪械出现头重脚轻的问题。

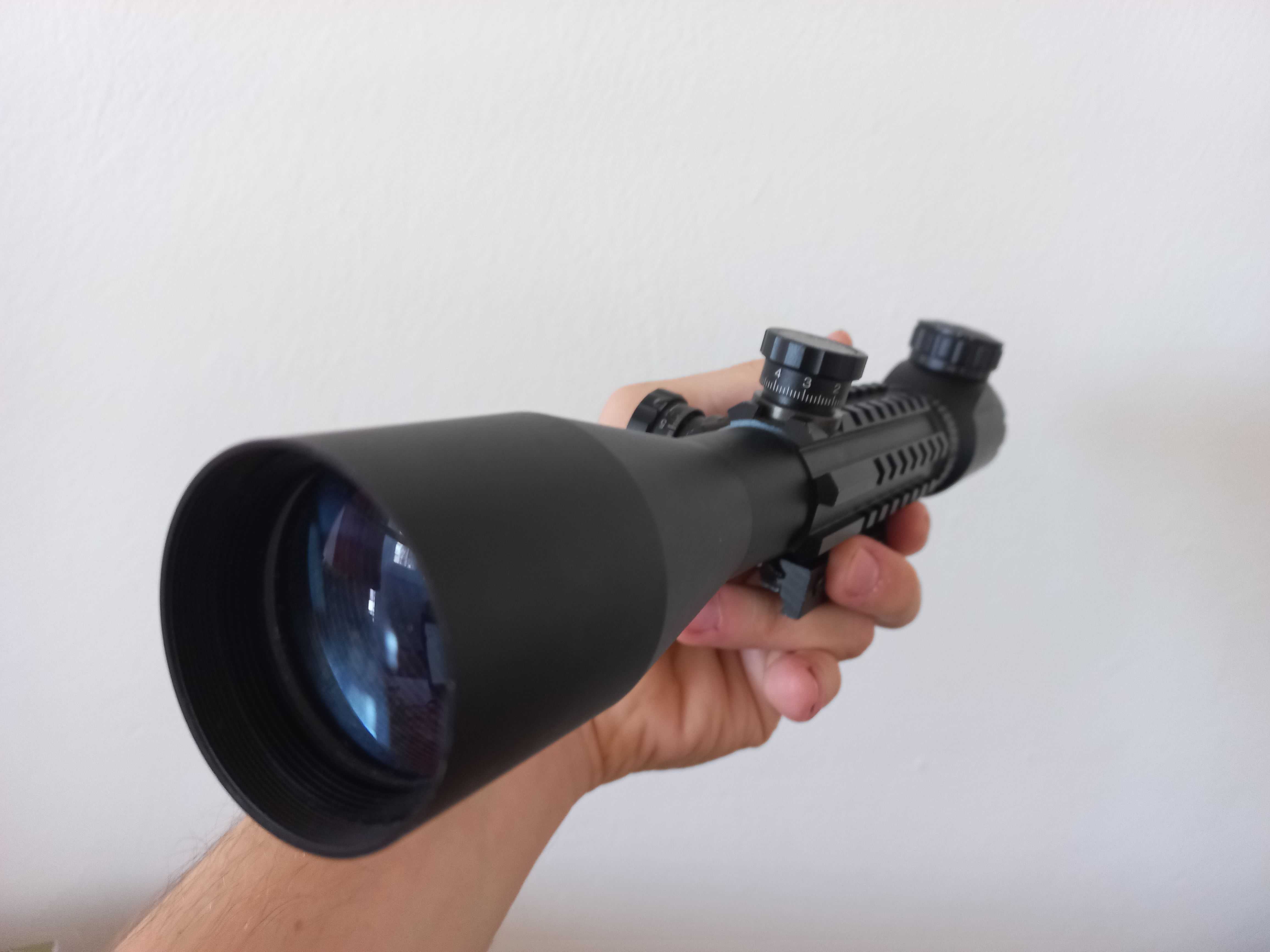

　　物镜端设置有可伸缩的遮光罩，可在强光环境下减少物镜表面的反光，避免暴露自身位置，同时也能阻挡雨水、沙尘直接接触物镜镜片，目镜端则设计有软质橡胶眼罩，据枪瞄准时可贴合眼部轮廓，既可以阻挡侧面杂光进入视线，也能在枪械后坐时避免目镜撞击眼部造成受伤。从安装边界尺寸来看，整镜长度控制在320mm左右，最大直径位置为物镜端的48mm，镜身主体直径为25.4mm，安装后顶部距离导轨面的高度为38mm，这个高度可以保证在使用机械瞄具时不会出现瞄准视线被遮挡的问题，同时也能适配常见的AR系列、栓动狩猎步枪的贴腮高度，无需额外加装增高贴腮板即可获得舒适的瞄准姿态。

　　内部光学结构采用多组消色差透镜组合，镜片表面镀有多层增透膜，可有效减少光线反射损失，提升成像的对比度与清晰度，分划板设置在镜身内部的焦平面位置，变倍过程中分划线的粗细会随倍率同步变化，不会出现分划遮挡目标的问题，分划板上刻有对应不同距离的弹道补偿刻度，使用者可根据目标距离直接选择对应刻度瞄准，无需手动调节高低旋钮即可完成不同距离的射击瞄准。镜身内部充有干燥氮气，可实现防水防雾性能，在温差较大的环境下使用时，镜片内部不会出现结雾影响瞄准的情况，镜身表面采用阳极氧化处理，硬度高耐磨性能好，可适应野外复杂的使用环境，即使出现磕碰摩擦也不会轻易出现表面涂层脱落的问题。
