120mm规格台式电脑散热轴流风扇结构

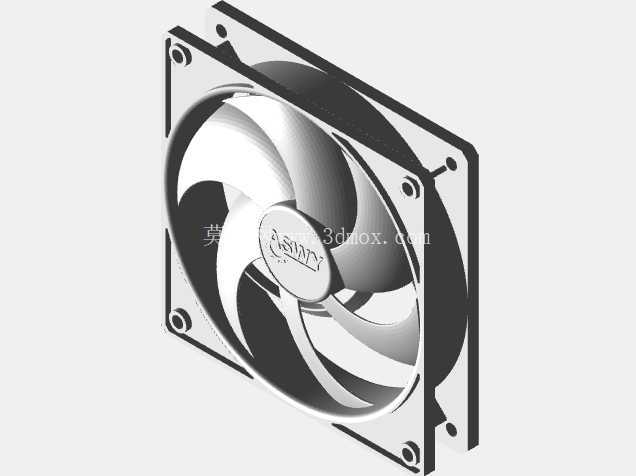

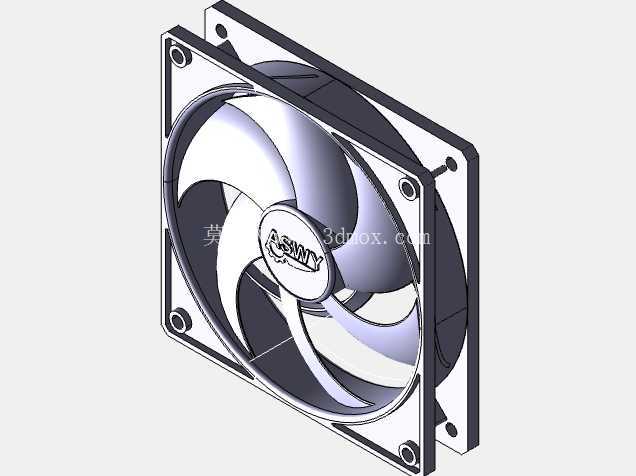

　　在桌面级计算机硬件散热、小型工控机柜通风、紧凑型电子设备主动散热的场景里，120mm见方的轴流风扇是应用覆盖面最广的风冷执行部件，这类部件的三维结构建模，需要兼顾安装适配性、气动效率、结构强度三个核心维度的平衡，不能只做外观层面的曲面复刻。从实际装机的适配边界来看，这款风扇的外框采用标准120mm正方形注塑结构，四个边角预留的安装孔位完全匹配通用机箱、冷排、通风面板的孔距规范，安装孔的沉台深度做了精准控制，使用常规自攻螺丝或者橡胶减震钉固定时，不会出现螺丝顶触扇叶、固定后框体变形的问题，框体的厚度控制在25mm的常规规格，既可以单独安装在机箱进风、出风位，也可以叠加夹装在水冷排、防尘网的两侧，不会和机箱内部的内存马甲、主板散热装甲、显卡供电接口产生空间干涉。

　　扇叶的曲面设计是整个结构的核心，七片大倾角后掠式叶片的曲率经过反复调整，叶片根部和中心轴座的衔接处做了大圆角过渡，既可以降低叶片旋转时的应力集中，避免长期高速运转出现叶片根部断裂的问题，也能减少气流在叶根位置的紊流产生，降低运转时的气动噪音。叶片的外缘和外框内壁的间隙控制在极小的范围内，这个间隙如果过大，会产生叶尖漏流，降低风扇的送风效率，间隙过小则容易因为框体注塑变形、扇叶动平衡偏差出现擦框异响，建模时这个间隙的公差带需要结合常用注塑材料的收缩率做预留，保证量产或者3D打印样件的装配可行性。

　　中心轴座的位置预留了标准电机的安装腔体，腔体内部的卡位结构匹配常见的4极直流无刷电机尺寸，轴座正面的标识区域做了下沉式设计，粘贴品牌标签或者动平衡校准标记时不会突出表面，避免旋转时出现风阻增大的问题。外框的四个边角做了小圆弧倒角处理，既可以避免安装时锐角划手，也能减少框体边角位置的应力集中，在受到外力挤压时不容易出现开裂。从实际使用的功能逻辑来看，这款风扇的气流导向是沿轴向直吹，叶片的倾角设计兼顾了静压和风流量参数，既可以在无阻碍的开放环境下提供足够的通风量带走机箱内部的积热，也能在叠加冷排、防尘网这类风阻部件时保持足够的静压，穿透阻碍把气流送到需要散热的部件表面。建模过程中，扇叶的曲面需要做连续性检查，保证曲面顺滑没有折角，避免后续做流体仿真时出现计算误差，外框的加强筋布局设置在框体的外侧进风面，不会干扰出风侧的气流走向，同时能提升整个框体的结构强度，即使安装时螺丝拧紧力度稍大，也不会出现框体扭曲变形导致扇叶卡滞的问题。很多新手建模时容易忽略风扇出线位置的结构，这款模型在框体的侧边预留了标准的走线槽，供电线可以从槽位引出，不会被夹在风扇和安装面之间，避免压线导致的绝缘层破损或者风扇安装不平整的问题。

　　另外，扇叶的动平衡校准结构也在模型上做了体现，叶片边缘预留的去重点位，方便后续样件制作时做动平衡调整，减少高速运转时的震动传递，配合安装位的减震钉，可以把风扇运转的震动降到最低，避免出现机箱共振的低频噪音。从应用延伸的角度来看，这个尺寸的风扇除了电脑机箱散热之外，还可以适配小型服务器机柜通风、3D打印机喷头散热、家用空气净化器风道循环、小型功放设备散热等多个场景，只要安装孔距和厚度匹配，都可以直接选用，所以建模时严格遵循通用安装尺寸规范，就可以让这个模型的适配场景大幅拓宽，不需要针对每个场景做单独的结构修改。整个结构的建模逻辑完全围绕实际装配和使用需求展开，没有多余的装饰性结构，每一处曲面、每一个孔位、每一处倒角都对应实际生产和使用中的具体需求，不管是用来做散热系统的装配仿真、风道流体分析，还是用来做结构改进的基础原型，都能提供准确的结构参考。
