早期双翼机空速测量指示装置结构设计

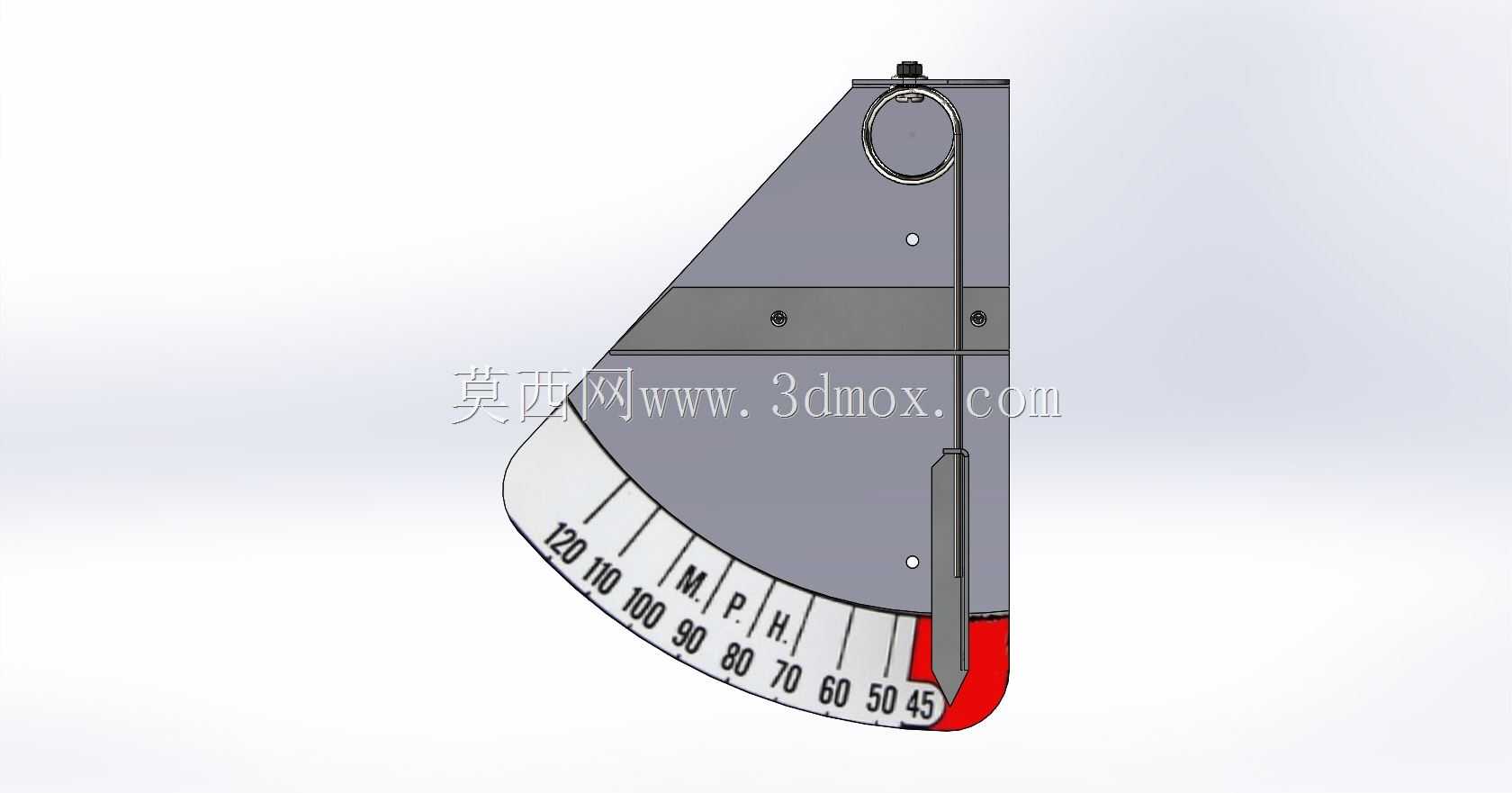

　　从功能特性来看，该装置的刻度范围覆盖45至120英里每小时的空速区间，刻度盘上标注的M.P.H.标识明确了英制单位的计量属性，完全匹配早期轻型双翼机的飞行速度包线——这类机型的巡航速度普遍在60-90英里每小时区间，失速速度多在40-50英里每小时左右，刻度下限刚好覆盖失速告警临界值，上限则预留了足够的俯冲速度冗余，飞行员可以快速通过指针位置判断当前飞行状态，避免失速或者超速风险。装置顶部设置的两个插槽结构，是用于连接空速管路与安装固定的接口，安装时可以直接通过插槽将装置固定在驾驶舱仪表板的预留安装位上，不需要额外设计复杂的安装支架，适配早期飞机仪表板的标准化开孔尺寸。这款空速指示装置主要适配早期轻型双翼飞行器的驾驶舱仪表布局，在通航复古机型复刻、轻型运动飞机改装以及缩比遥控飞行器制作场景中，都能作为飞行速度感知的终端显示部件使用。不同于现代民航机使用的综合电子空速显示系统，该装置采用纯机械结构实现空速数值的直观指示，不需要额外接入机载电源系统，依靠空速管引入的动压与静压差值驱动内部机构，带动指针沿扇形刻度盘偏转，直接向飞行员展示当前飞行空速，适配无复杂航电系统的轻型飞行器使用需求。

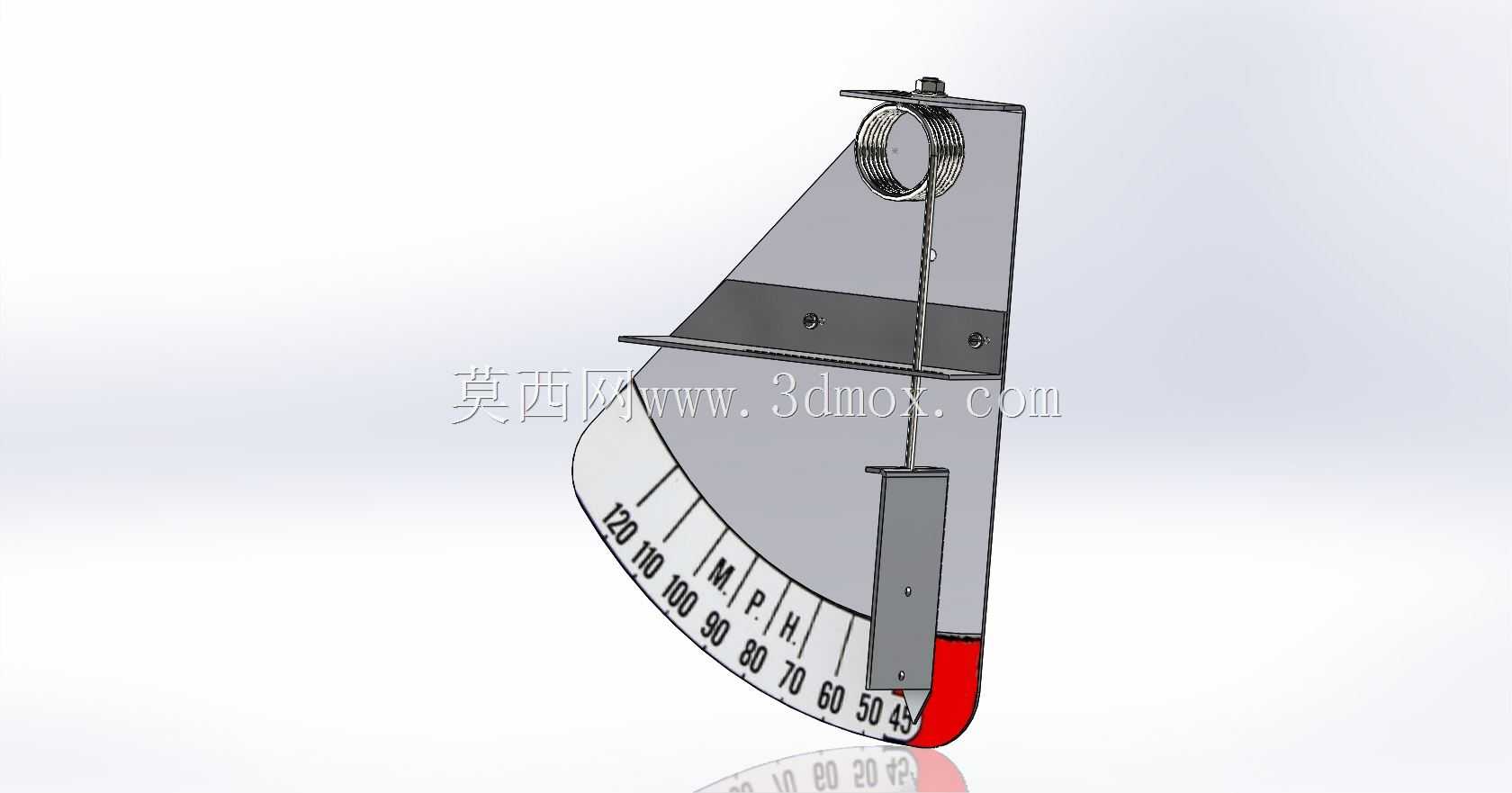

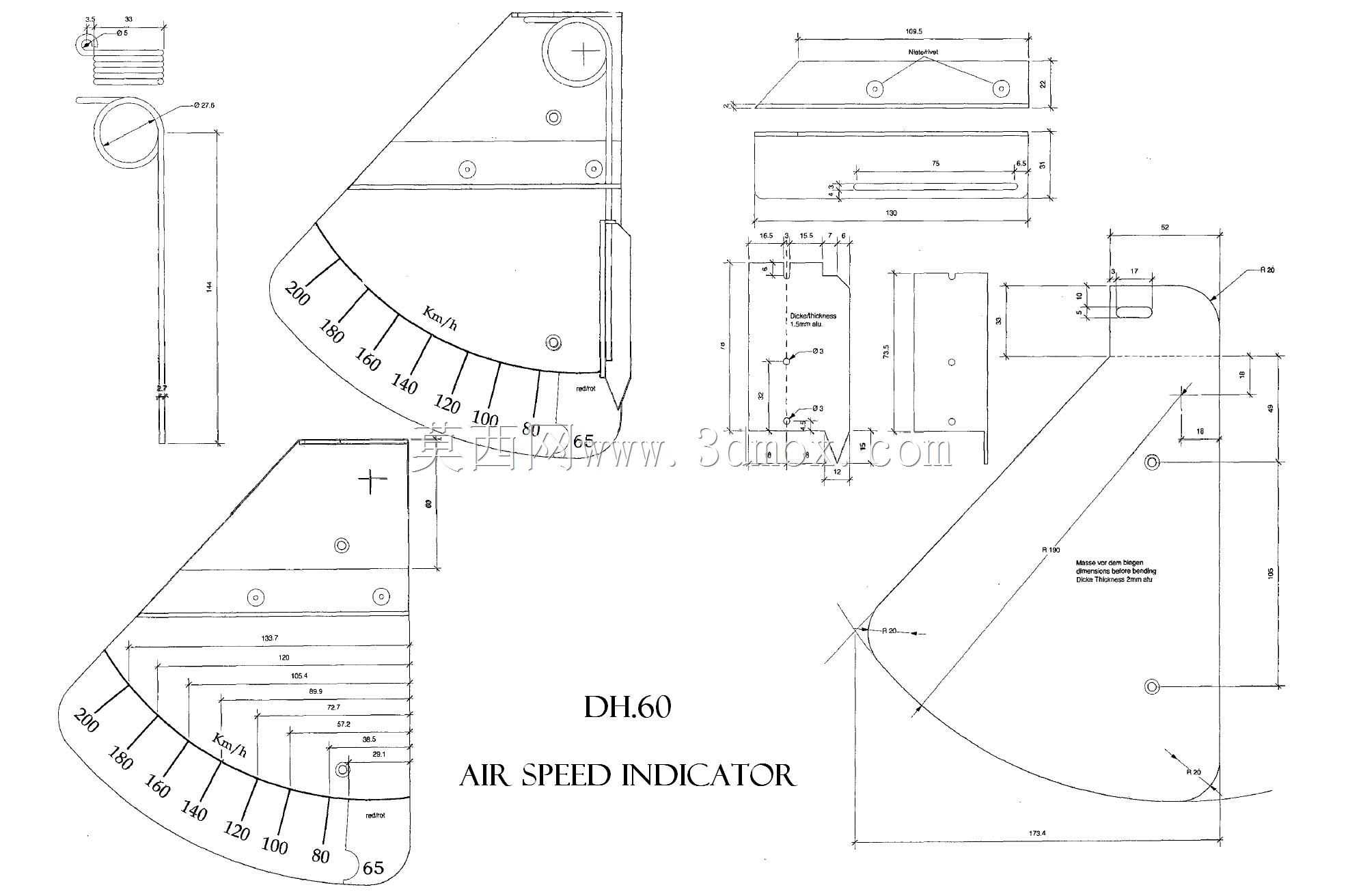

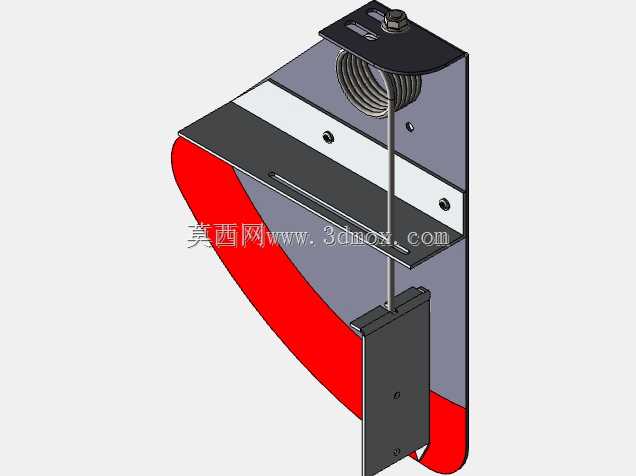

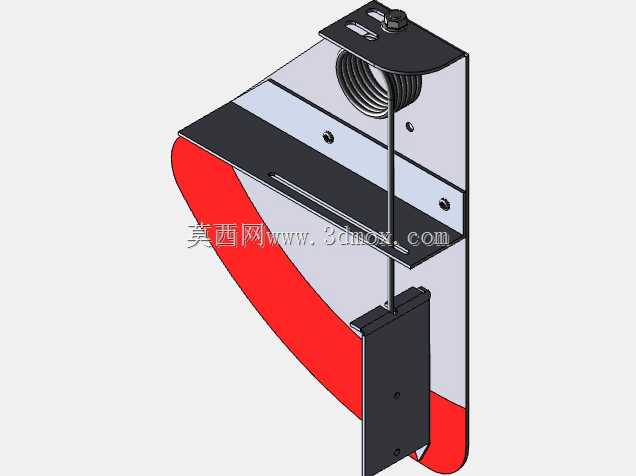

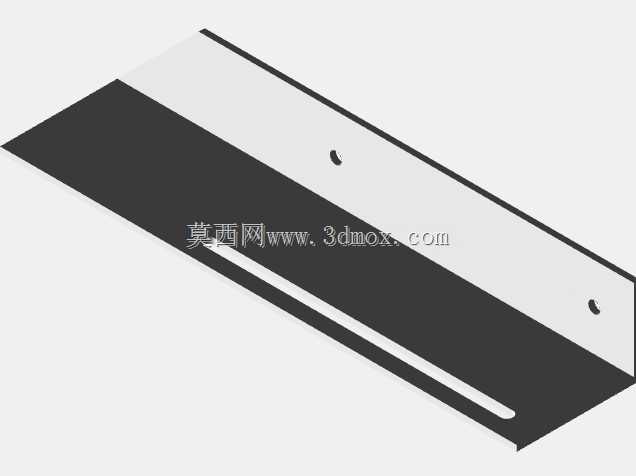

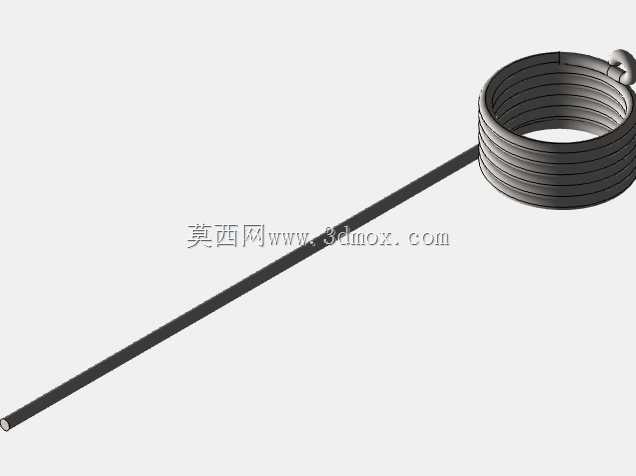

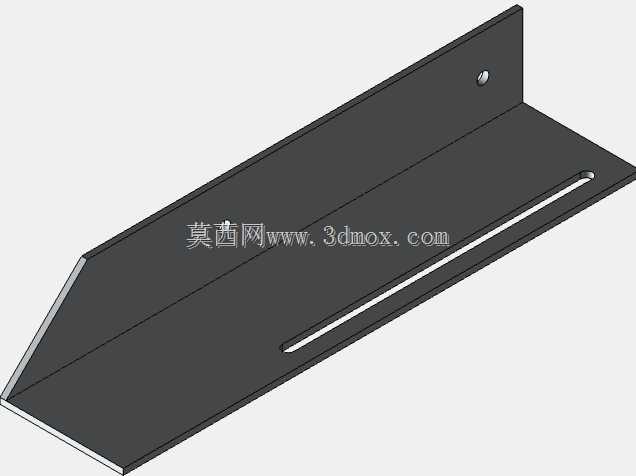

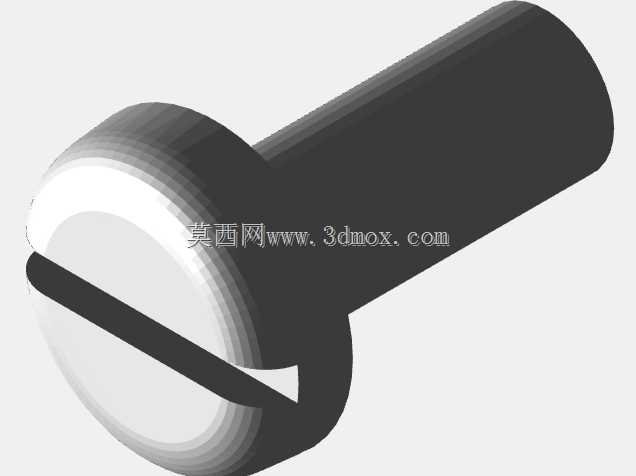

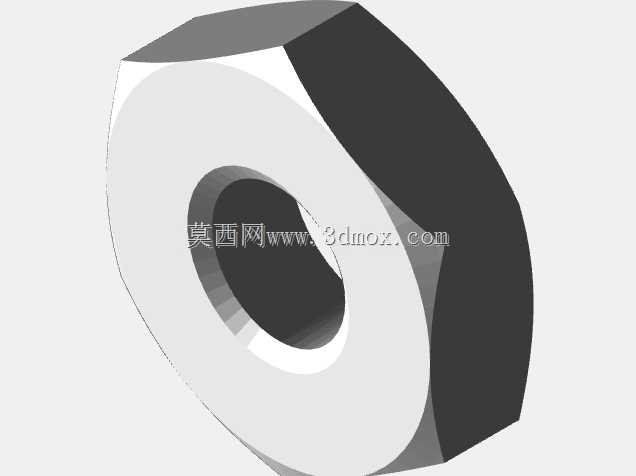

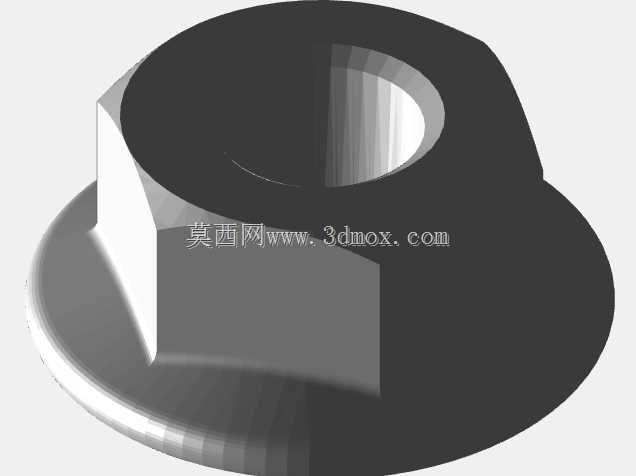

　　设计过程中优先考虑了机械结构的可靠性，整体采用扇形轮廓布局，将刻度盘沿弧形边缘布置，指针采用枢轴安装结构，尾部预留了螺旋弹簧的安装位置，可以通过更换不同劲度系数的螺旋弹簧，适配不同量程的空速测量需求，也能根据不同机型的静压、动压管路特性调整指针偏转的阻尼特性，避免飞行过程中气流扰动导致指针频繁抖动，影响飞行员读数。装置的主体结构采用平板式层叠设计，核心的刻度基板、指针限位结构、安装固定座都采用薄板零件拼接而成，零件数量少，加工工艺简单，不需要复杂的曲面加工或者精密铸造工序，普通的钣金切割、钻孔工序就能完成所有结构件的加工，非常适合复古飞机修复时的小批量自制加工。

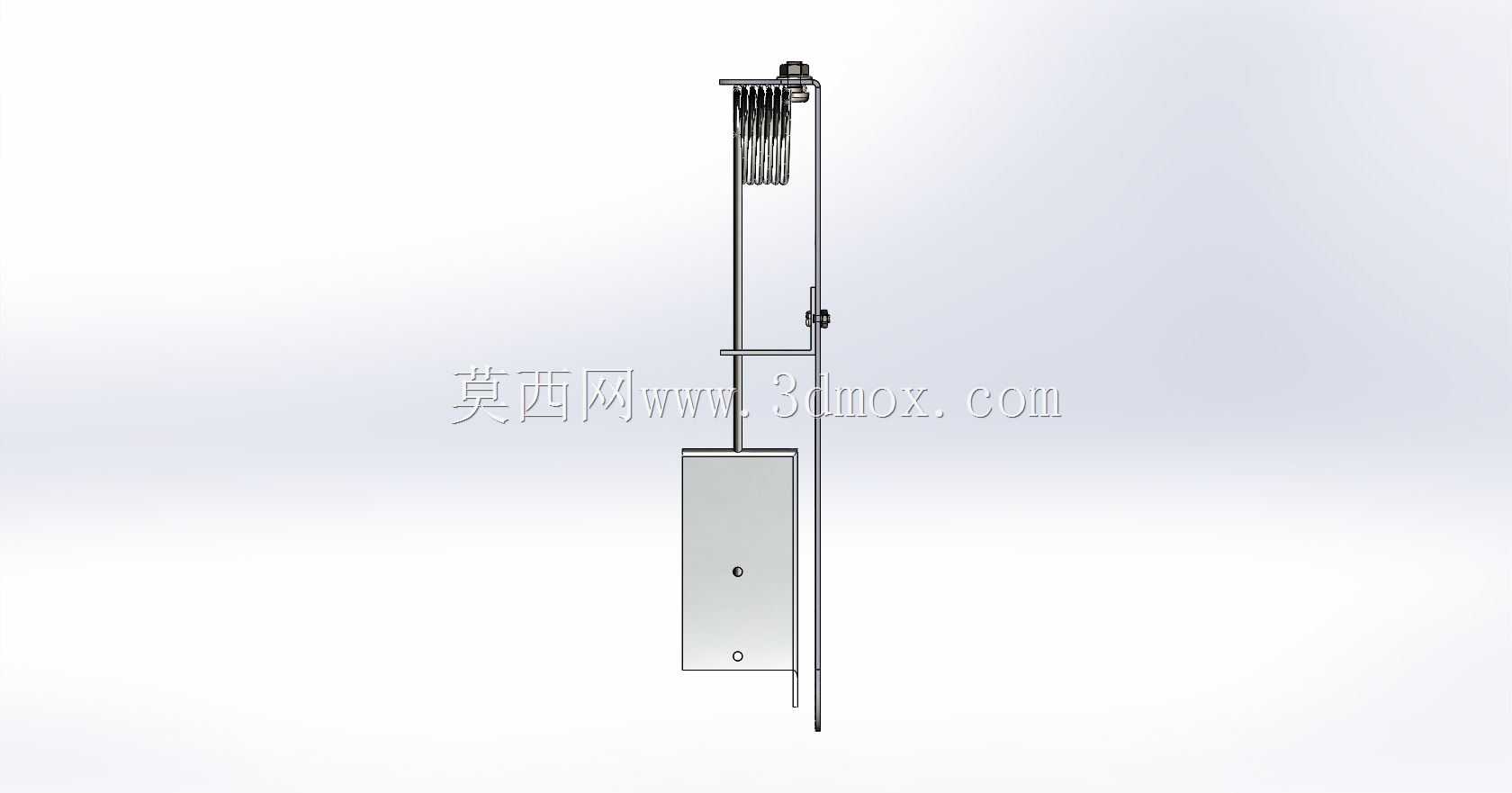

　　从安装边界来看，装置整体为薄型扇形结构，厚度方向尺寸紧凑，不会占用驾驶舱仪表板后方过多的安装空间，对于内部空间局促的轻型双翼机来说，这种薄型设计可以大幅降低仪表安装对驾驶舱内部布局的影响，不需要为了容纳仪表额外切削机身结构或者调整操纵杆件的走向。顶部的挂环结构除了可以作为安装时的辅助吊挂点位，也能在维护时快速将装置从仪表板上取出，不需要拆解周边其他仪表就能完成管路检查和装置校准。在缩比遥控模型飞机的应用场景中，该装置可以按比例缩小尺寸后作为仿真仪表安装在模型驾驶舱内，也可以改装为微型空速计的显示载体，将微型空速传感器的输出通过舵机驱动指针偏转，实现模型飞行空速的真实指示，提升仿真模型的细节还原度。

　　结构设计上特意将指针的旋转枢轴设置在扇形结构的直角端位置，让指针沿弧形刻度盘转动时的线速度均匀分布，刻度线沿圆弧等角度排布，每10英里每小时设置一个长刻度标识，中间间隔的短刻度对应5英里每小时的速度增量，读数分辨率完全满足早期轻型飞机的飞行操作需求，不需要过高的精度就能完成巡航、起降阶段的速度判断。装置底部的红色区域对应45-50英里每小时的低速区间，用来提示飞行员当前速度接近失速临界值，需要推杆增速或者调整姿态，这种色标提示设计可以让飞行员在视线快速扫过仪表时就能识别危险速度区间，不需要仔细认读刻度数值，符合早期飞行器的人机交互设计逻辑。考虑到早期飞机的振动环境，装置的所有连接点位都设计了减震安装余量，弹簧安装座预留了调节间隙，可以在地面调试时调整弹簧预紧力，校准指针的零位和满偏位置，不需要复杂的校准设备就能完成仪表的地面调试工作。
