全尺寸钢管式沙轨车承载车架结构

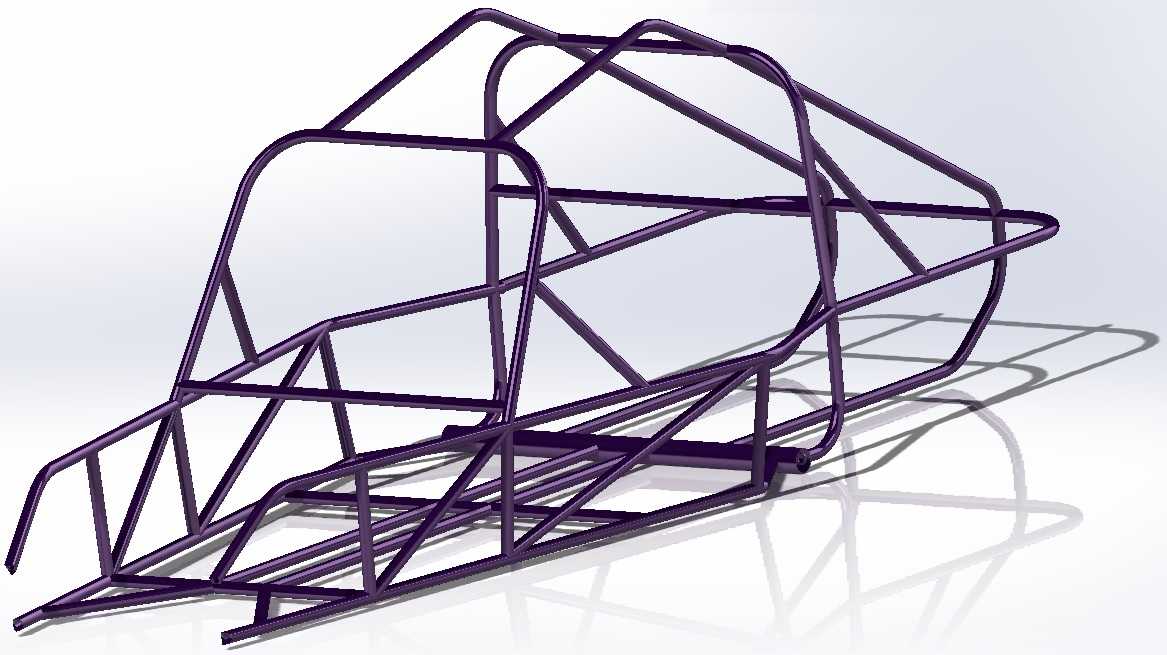

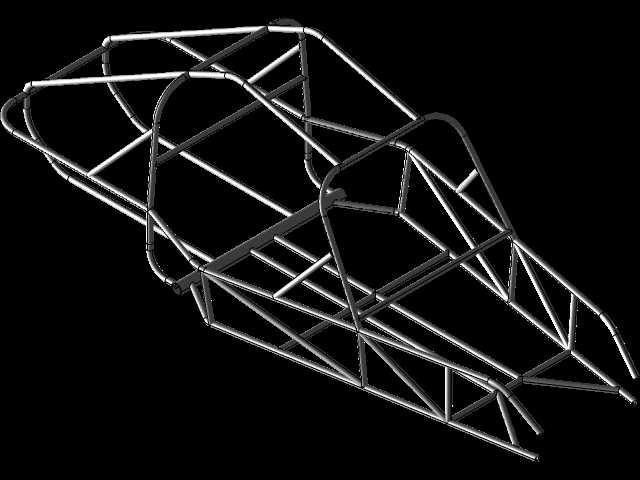

　　这套沙轨车车架采用空间钢管桁架结构设计，核心服务于沙漠、戈壁滩等非铺装松散地形的越野行驶场景，作为整车的核心承载基体，需要承接动力总成、悬挂系统、驾乘人员、燃油箱以及附属防护部件的全部载荷，同时要应对沙质地表行驶时持续的颠簸冲击、侧倾力矩以及突发的飞跳落地载荷。从结构布局来看，车架前部预留了动力单元与前悬挂的安装点位，主纵梁沿整车长度方向贯通，通过多组斜向支撑管形成三角形稳定结构，避免松散路面持续振动带来的焊缝疲劳开裂问题；中部驾乘舱区域按照防滚架的受力逻辑设计环形支撑结构，侧边防撞管与顶部横梁形成闭合受力环，即便车辆发生侧翻，也能为驾乘人员预留足够的生存空间，不会出现结构溃缩侵入舱内的情况。

　　后部结构围绕后悬挂、传动系统的安装边界设计，横向连接管的排布充分考虑了后桥跳动的运动间隙，不会在悬挂极限压缩时出现结构干涉。设计过程中优先保证受力路径的连续性，所有管材交汇节点都做了应力分散处理，避免锐角交汇带来的应力集中问题，管材的管径与壁厚选择匹配不同位置的受力需求：主承载纵梁采用大口径厚壁钢管，斜向支撑与辅助连接部位采用稍小口径的管材，在保证整体结构强度、抗扭刚度的前提下尽可能控制整体重量，降低整车簧上质量，提升沙面行驶时的抓地表现与动力响应。

　　车架的安装边界经过全尺寸校核，前部安装点适配常规越野车型的转向机、前悬摆臂固定位，中部驾乘位的空间符合常规驾乘人员的坐姿需求，预留了座椅安装、安全带固定点的安装平面，后部的安装位可适配不同规格的后驱传动总成与减震器固定座，不需要对主结构做二次切割修改就能完成整车部件的装配。实际使用场景中，这类桁架式车架相比冲压焊接的一体式车壳，在沙漠地形的抗冲击能力更强，即便出现局部管材变形，也可以通过单独更换变形管段完成维修，不需要整体更换车架主体，非常适合沙轨车这类高强度越野使用场景的维护需求。

　　结构设计时充分考虑了沙面行驶的受力特点，抗扭刚度经过针对性优化，在单侧车轮骑上沙坡、车身出现大角度扭转时，车架不会出现永久性变形，保证车门、舱体部件的正常开合与定位精度。所有管材的连接角度都经过三维空间校核，焊接时不需要对管材做复杂的相贯线切割之外的额外加工，降低生产制造的工艺难度，适合小批量定制化的沙轨车生产装配需求。
