LS双涡轮带中冷增压发动机结构

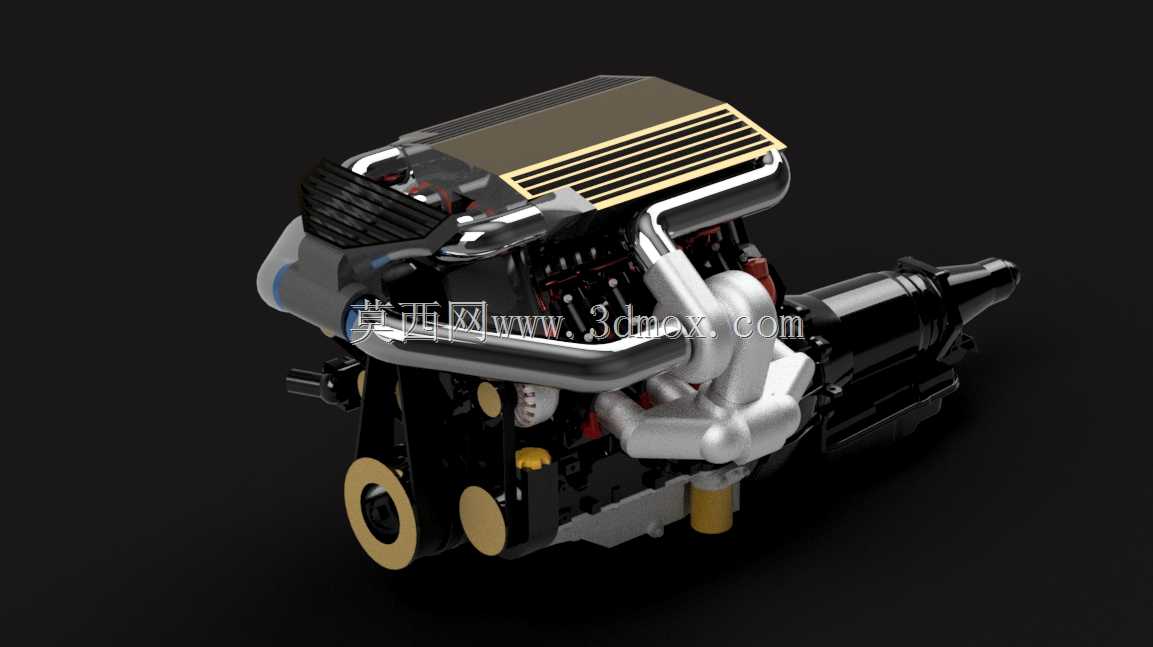

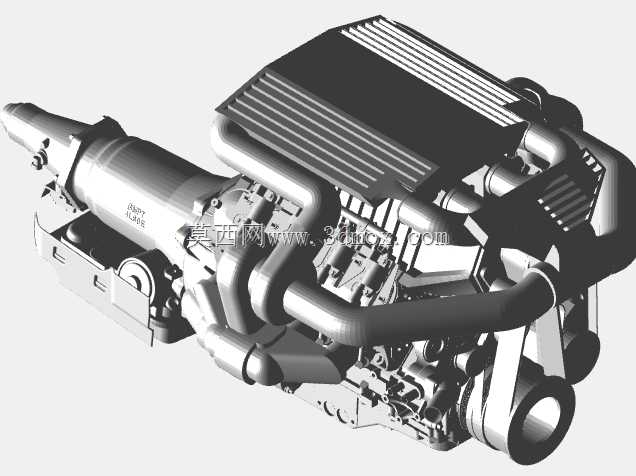

　　这套动力单元的结构设计，核心围绕大排量V型布局的进气效率提升展开，双涡轮的布置采用两侧缸盖排气歧管各自驱动独立涡轮的方案，避免了单涡轮大惯量带来的低转速迟滞问题，同时匹配的中冷器布置在进气歧管上方的高位区域，缩短压缩后进气的流通路径，尽可能降低进气阻力，让经过涡轮压缩的高温空气能在最短路径内完成冷却，进入燃烧室时保持更高的氧密度，提升燃烧效率。从实际装车场景来看，这类动力单元多用于后驱平台的性能车型、改装定制车辆以及小型竞速艇的动力改装，安装边界需要匹配机舱内的横向与纵向空间，两侧涡轮的隔热罩需要预留至少15mm的周边间隙，避免高温辐射影响周边线束与橡胶管路的使用寿命，输出端连接的变速器适配接口采用通用的LS系列标准连接法兰，不需要额外制作转接盘就能匹配同系列的手动、自动变速器，降低改装与配套的适配成本。

　　设计过程中，进气管路的走向做了多次曲率优化，所有弯折位置都采用大圆弧过渡，避免直角弯折带来的进气紊流，涡轮的润滑油路采用缸体主油道直接取油的方案，回油路径设计了大于15度的倾斜角度，保证涡轮轴处的润滑油能顺利回流到油底壳，避免长时间高转速运行时出现油封渗油的问题。中冷器的散热鳍片密度经过匹配调校，在保证散热效率的同时不会带来过高的进气阻力，空气流经中冷器后的压降控制在合理区间，不会抵消涡轮带来的进气压力增益。外部的装饰罩并非单纯的外观覆盖件，其内侧设计有导流筋条，能将车辆行驶时的迎面风导向中冷器与涡轮壳体表面，辅助降低动力舱内的环境温度，装饰罩的固定点采用橡胶减震垫连接，避免发动机运行时的震动导致装饰罩出现异响或者连接点断裂。

　　从安装尺寸来看，整套动力单元带全部附件的总宽度控制在680mm以内，总高度从油底壳最低点到装饰罩顶面为720mm，长度从前端皮带轮到变速器连接法兰端面为760mm，能够适配绝大多数后驱车型的机舱空间，机脚的安装位置预留了三档可调余量，能根据不同车型的机舱布局调整安装角度，适配不同的传动轴夹角需求。燃油供给的接口布置在进气歧管侧方，位置远离高温的涡轮壳体，避免燃油管路长期受高温影响出现老化，点火线圈的布置采用每缸独立点火的结构，直接安装在气门室盖上方，缩短了高压点火线的长度，降低高压电干扰的同时提升点火可靠性。

　　排气侧的涡轮出口采用标准的V型卡箍连接结构，方便后续改装不同规格的排气头段，不需要对涡轮壳体进行焊接改动，冷却系统的进出水口采用统一的38mm标准管径，能通用市面上绝大多数车型的冷却管路配件，降低后期维护的配件采购成本。在结构细节上，涡轮旁通阀的执行器布置在涡轮壳体的侧上方，避开了排气高温的直接冲刷，延长执行器膜片的使用寿命，进气泄压阀的位置设置在节气门前方的进气管路上，收油时能快速释放增压管路内的残余压力，避免涡轮叶片受到气流冲击出现损伤。整套结构的三维建模过程中，所有连接点的位置都严格按照实际装车的公差要求设计，相邻部件的间隙都预留了足够的热膨胀余量，发动机运行到正常工作温度时，金属部件受热膨胀后也不会出现运动干涉，皮带轮系的张紧轮位置做了优化，皮带的包角满足传动要求，不会出现高转速下皮带打滑的问题。
