小型单缸蒸汽动力装置结构设计

这款小型单缸蒸汽动力结构，最初的设计定位是适配桌面级蒸汽动力演示、小型复古机车模型动力输出场景，区别于工业级大型蒸汽机组，它的整体结构做了极致的紧凑化处理，所有功能部件都集成在一体化的铸造型安装基座上，不需要额外搭建复杂的安装机架，就能直接完成整机固定。从实际使用场景来看，这类小型蒸汽动力单元既可以作为蒸汽原理教学的具象演示载体，让学习者直观观察蒸汽从进气、推动活塞做功到排气的完整循环过程，也能作为小型蒸汽机车模型、固定式蒸汽动力展示装置的核心动力源，依靠实时蒸汽输入就能持续输出旋转扭矩，带动配套的轮组或者演示负载运转。

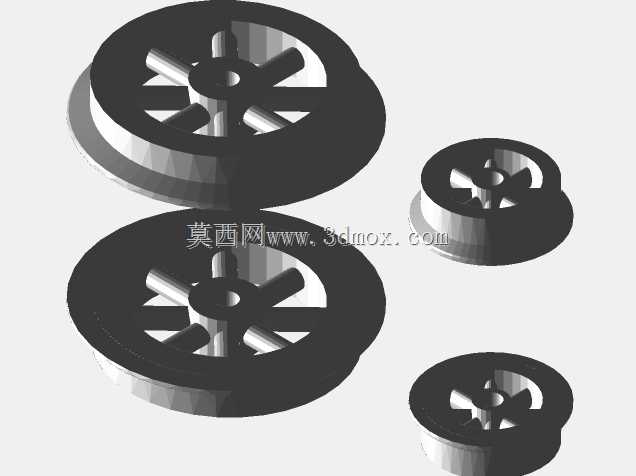

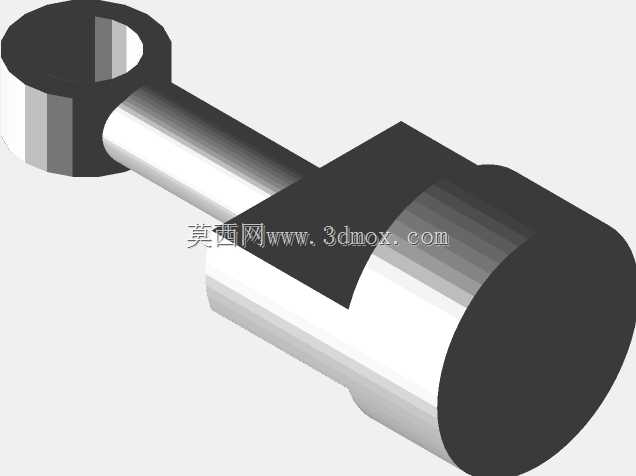

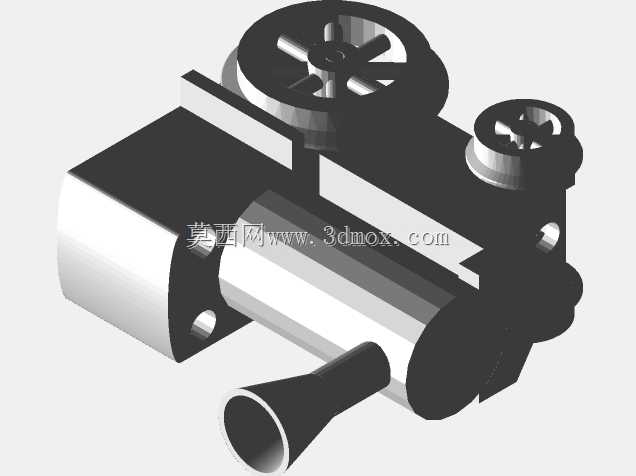

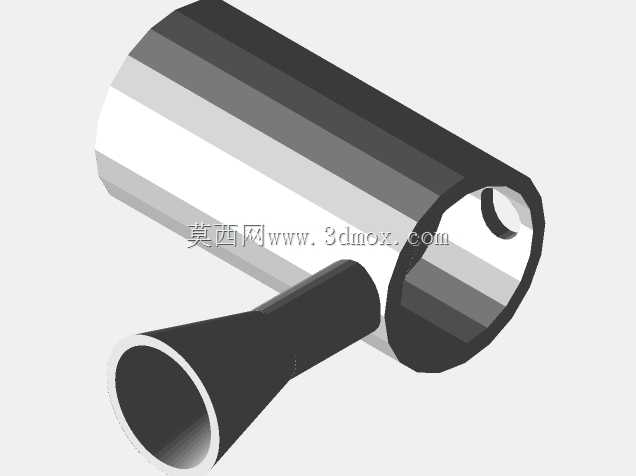

从结构设计思路来看，整个装置的布局完全围绕单缸往复式蒸汽做功的核心逻辑排布，核心的气缸组件采用卧式布置，活塞连杆直接将往复动力传递到曲轴结构，曲轴输出端集成了带轮结构，既可以通过皮带传动向外输出动力，带轮本身的配重结构也能起到飞轮的作用，储存做功冲程的转动惯量，保证曲轴运转的连续性，避免单缸结构做功间隔带来的转速波动。气缸侧部设置了独立的滑阀配气结构，顶部的两个手轮结构分别对应进气节流调节和配气正时微调，操作人员可以根据实际蒸汽压力、负载大小，手动调整进气量和配气相位，让装置在不同工况下都能保持稳定的运转状态。排气端采用了扩压式的排气喇叭口结构，能够在排气过程中降低废汽流出的流速，减少排气阶段的气流噪音，同时避免高速废汽夹带的冷凝水飞溅，提升演示场景下的使用体验。

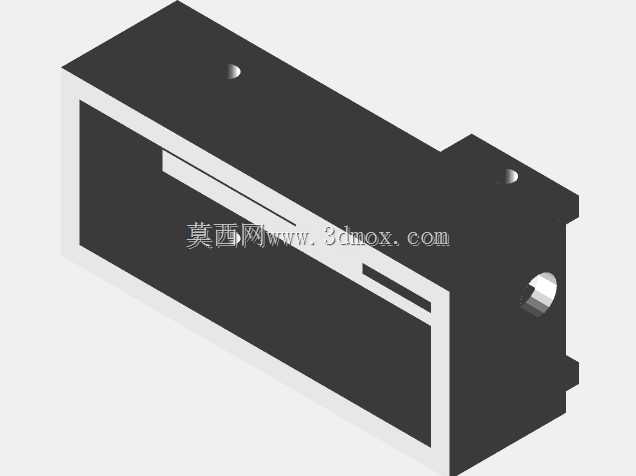

从安装边界和尺寸适配角度来看，整个装置的安装基准面为底部的基座平面，基座上预留了四个对称的安装固定孔位，孔位间距按照小型模型设备的通用安装标准设计，既可以直接通过螺栓固定在木质或者金属的展示台面上，也能适配常见的小型机车模型底盘安装位，不需要额外做安装孔位的二次加工。整机的外轮廓没有突出的尖锐结构，所有操作手轮的边缘都做了圆角处理，避免调试过程中剐蹭操作人员。气缸外壁做了加厚的结构设计，一方面能够承受低压蒸汽的工作压力，保证结构强度满足使用需求，另一方面加厚的壁面也能减少蒸汽输送过程中的热量损耗，提升蒸汽能量的利用效率，减少冷凝水在气缸内部的积存，避免液击问题影响运转稳定性。

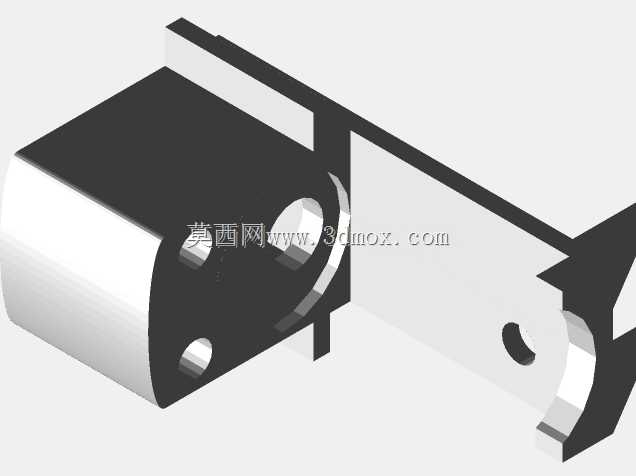

在细节结构的处理上，曲轴的支撑位采用了集成在基座上的轴承座结构，不需要额外加装独立的轴承支撑件，减少了整机的零件数量，降低了装配调试的难度。活塞与气缸的配合间隙按照低压蒸汽工况的密封要求设计，既保证活塞往复运动的顺畅性，不会出现卡滞问题，也能减少蒸汽的泄漏量，提升动力输出的效率。配气滑阀的滑动面做了研磨级的精度处理，保证配气过程中的密封性，避免高压蒸汽从配气结构处泄漏造成功率损失。整个装置的所有外部管路接口都采用了统一的小规格标准螺纹接口，能够直接适配常见的小型蒸汽发生器输气管路，不需要额外制作转接头就能完成气路连接。

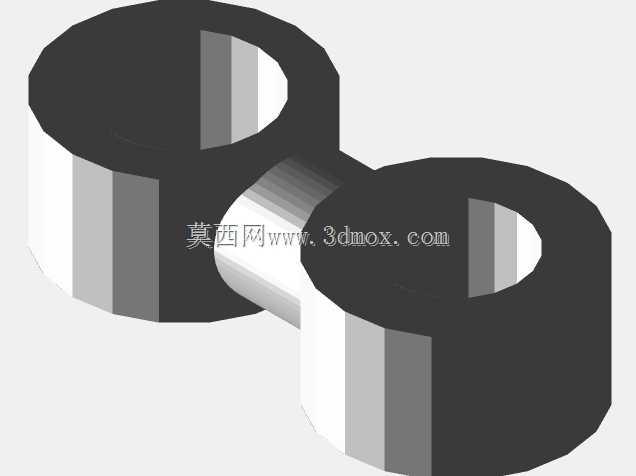

从实际功能特性来看，这款结构不需要复杂的辅助控制系统，只要接入稳定压力的低压饱和蒸汽，手动调整进气球阀的开度，就能让装置顺利启动运转，通过调整配气手轮的位置，可以改变蒸汽进入气缸的时机，适配不同的蒸汽压力和负载需求，当负载较小时可以减小进气提前角，减少蒸汽消耗量，当负载较大时可以增大进气提前角，提升做功冲程的蒸汽输入量，保证输出扭矩足够带动负载。整机的转动部件都做了动平衡处理，运转过程中不会出现明显的振动，即使固定在较薄的展示台面上也能保持平稳运行。考虑到长期使用的维护需求，气缸端盖、配气阀端盖都采用了可拆卸的螺栓固定结构，不需要破坏主体结构就能完成内部密封件的更换和积垢清理，日常维护只需要定期在曲轴连杆的铰接位置加注润滑脂，就能保证长期运转的可靠性。
