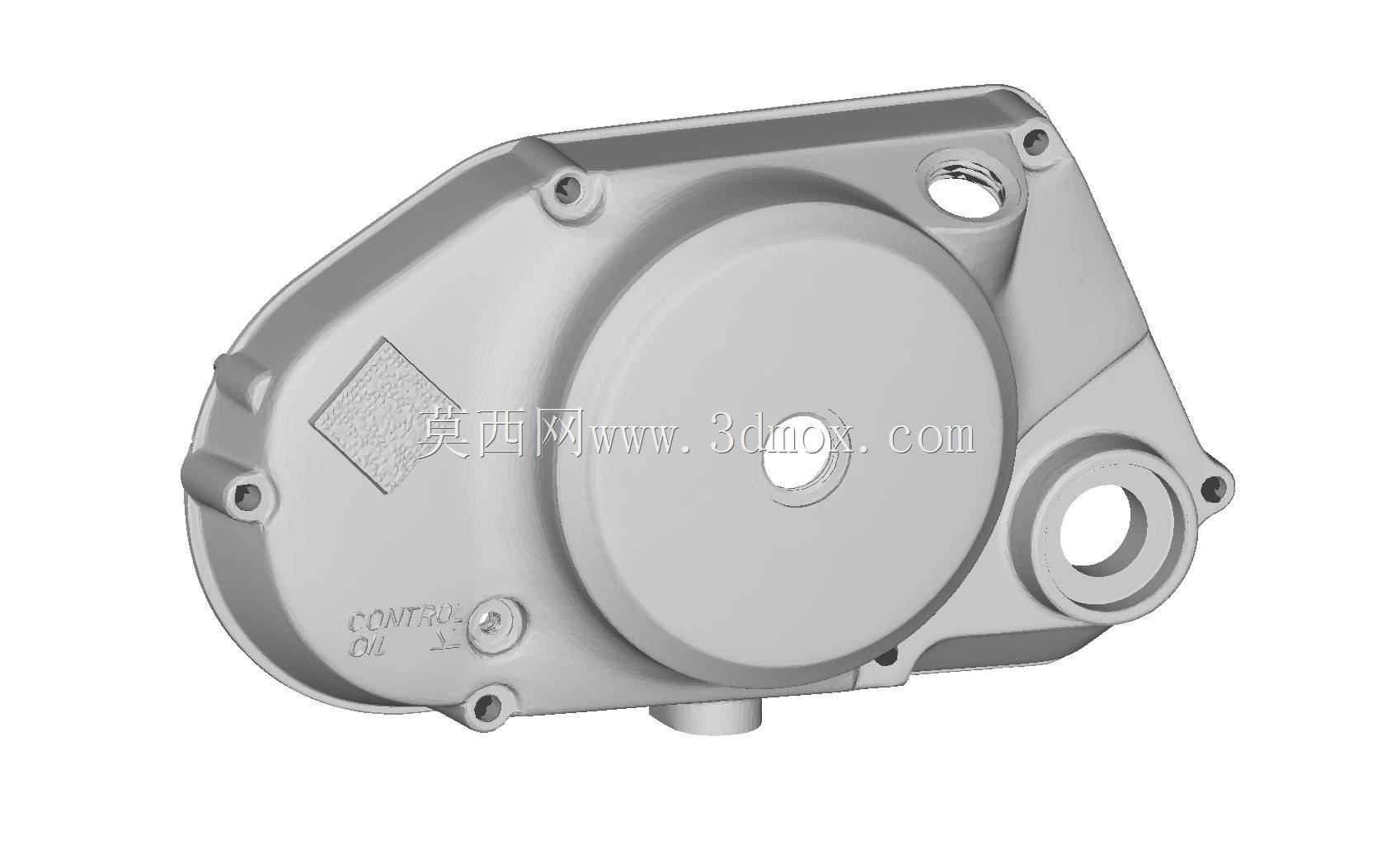

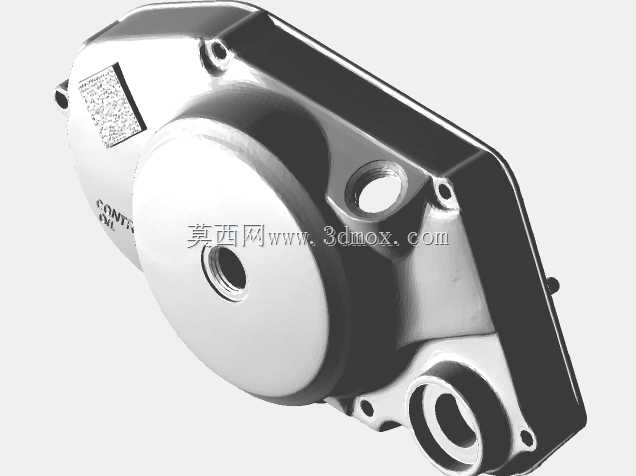

Simson轻便摩托车发动机离合器侧箱盖

　　这款离合器侧盖属于轻便摩托车动力总成的外露防护构件，日常服役场景集中在小排量两轮代步车的动力舱外侧，直接暴露在路面扬尘、行车溅水、温差交变的户外使用环境中，核心作用是封闭发动机曲轴箱的离合器舱段，为内置的湿式离合器摩擦片组、离合分离推杆、初级减速齿轮提供封闭的润滑油存储腔，同时隔绝外部泥沙、雨水侵入离合器啮合区域，避免摩擦片异常磨损、润滑油污染失效。从结构设计逻辑来看，整个箱盖采用压铸铝合金的成型思路做基础构型，整体轮廓完全贴合曲轴箱合箱面的安装边界，周圈分布的多个螺栓过孔位置严格对应箱体上的螺纹孔坐标，安装时配合密封垫压紧后可实现润滑油腔的静密封，不会出现行车过程中渗油、漏油的问题。

　　箱盖外侧的大圆形凸台对应内部离合器总成的外轮廓，做了局部加厚设计，一方面是为了预留足够的空腔容纳离合器压盘、弹簧组件的运动行程，避免离合器分离、结合过程中运动件与箱盖内壁发生运动干涉，另一方面加厚的凸台结构也能提升箱盖整体的抗冲击性能，即便车辆发生低速倾倒、侧面剐蹭，也不容易出现开裂破损。凸台中心的开孔是离合分离机构的操作轴穿出位置，孔位内壁预留了油封安装槽，装配标准骨架油封后可保证操作轴转动过程中的密封性能，不会出现润滑油沿轴向外渗漏的问题。箱盖侧面的两个同轴阶梯孔，分别对应曲轴输出端、 kickstart启动轴的穿出位置，孔位的同轴度公差控制在0.05mm以内，保证轴件转动时不会出现偏磨、油封异常损坏的问题。

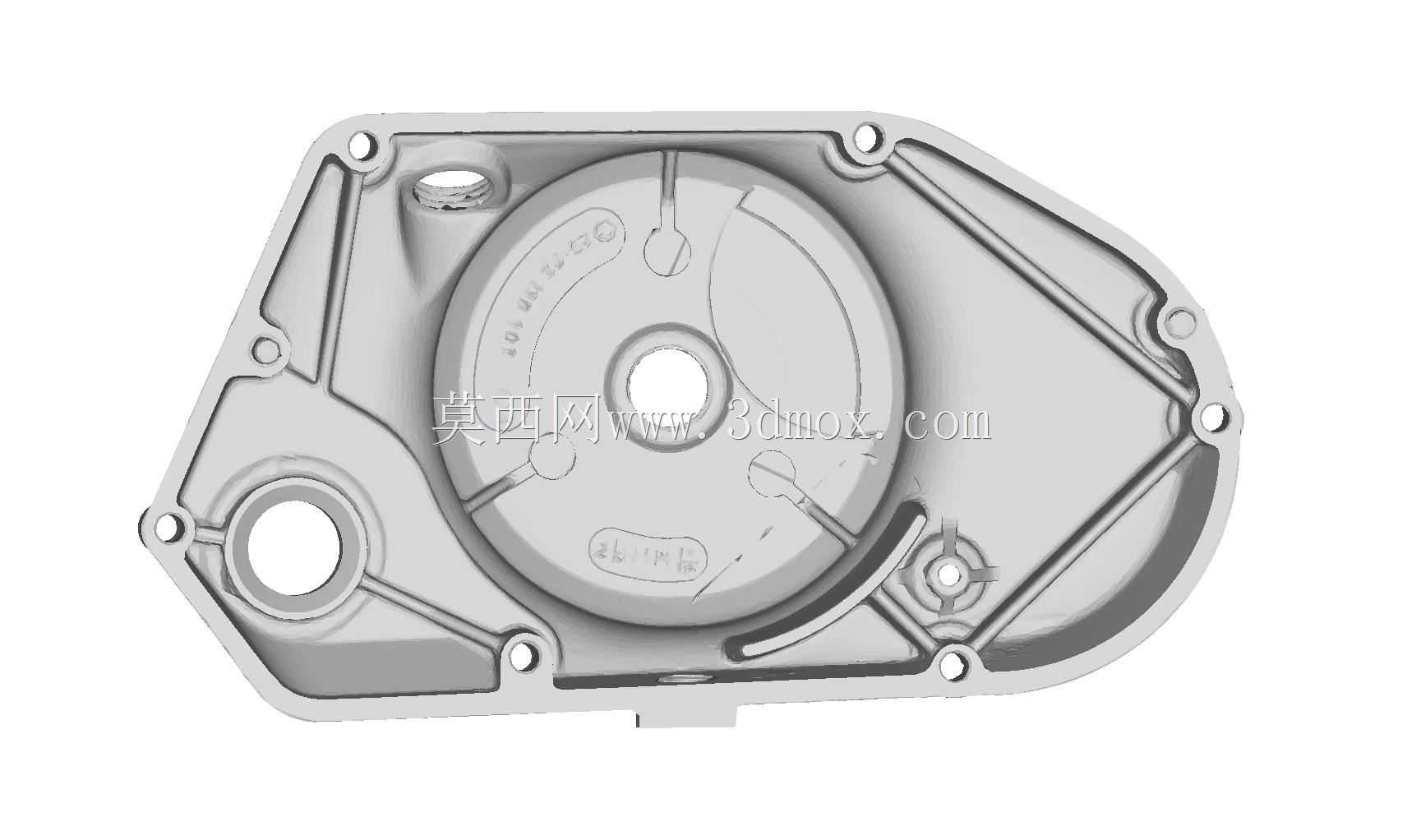

　　箱盖内侧的加强筋沿着螺栓孔位、受力凸台的走向分布，在不额外增加整体壁厚、控制构件重量的前提下，大幅提升了箱盖的整体刚性，避免发动机运行过程中箱盖受振动影响产生共振异响，也能防止长期受交变应力作用出现合箱面翘曲变形。箱盖表面预留的方形标识区域用于压制机油液位标注、品牌标识，下方的小型螺孔是机油观察窗的安装位，日常维护时无需拆开箱盖即可直接观察内部润滑油的液位高度与油品状态，降低日常维保的操作难度。从安装边界来看，这款箱盖的合箱面平面度公差控制在0.03mm以内，所有安装孔位的位置度公差不超过0.1mm，可直接与同型号Simson轻便摩托车的曲轴箱完成适配，不需要额外做修配、打磨处理。

　　箱盖外侧的安装耳位做了圆角过渡处理，避免应力集中导致的安装开裂，所有外露边缘都做了倒角去毛刺处理，装配、维护过程中不会划伤操作人员。在实际使用中，这款箱盖除了基础的防护、密封作用外，还承担了部分散热功能，压铸铝合金的材质导热效率较高，离合器工作过程中摩擦产生的热量可通过箱盖外壁快速散发到空气中，避免离合器舱内温度过高导致润滑油性能衰减、摩擦片烧蚀。针对扫描建模的处理上，模型对网格做了合理精简，保留了所有安装孔位、密封槽、加强筋、凸台的关键结构特征，可直接用于逆向设计参考、维修件测绘建模、改装件结构适配的工作场景，结构工程师在做同类型小排量摩托车离合器箱盖设计时，可参考其螺栓分布逻辑、加强筋布置思路、密封结构设计方式，平衡构件的重量、刚性与密封性能，避免设计过程中出现干涉、刚性不足、密封失效等常见问题。
