遥控玩具车辐条式轮毂结构设计

　　这款辐条式车轮主要面向小比例遥控模型车的行走系统配套，适配1:10及相近比例的越野、平跑类遥控车型，可直接替换同安装规格的原厂轮毂，搭配对应尺寸的橡胶轮胎完成行走轮组装配，也可作为小型移动机器人、桌面级智能载具的行走轮部件使用，覆盖民用玩具、教学实验载具、小型巡检机器人原型机等多个应用场景。从实际使用需求出发，这类小尺寸车轮首先要兼顾轻量化与结构强度，遥控模型车在行进过程中会频繁经历起步加速、制动减速、过弯侧倾、越障冲击等工况，轮毂如果刚性不足，很容易在飞坡落地、高速过弯时出现辐条断裂、安装位变形的问题，而如果重量过大，又会增加驱动电机的负载，降低整车的加速性能与续航表现，因此在结构设计阶段做了多轮的受力校核。

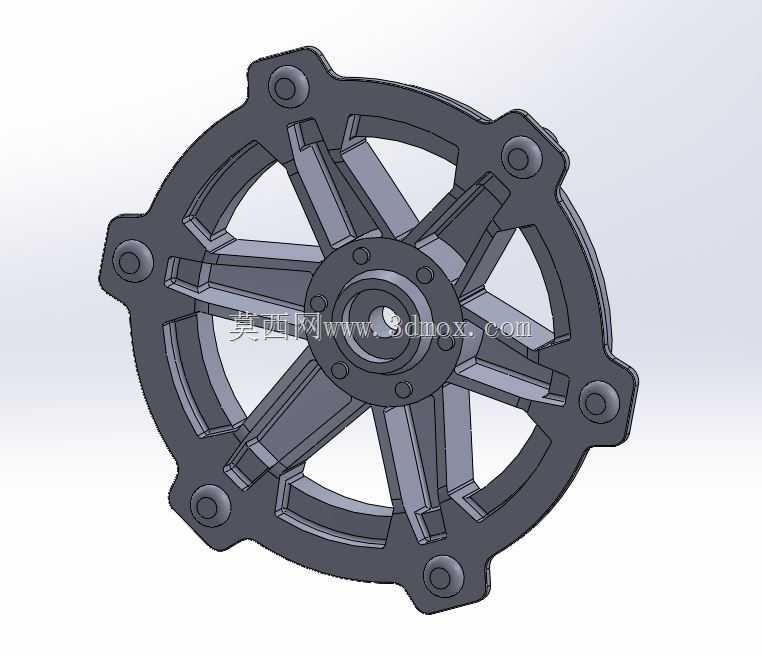

　　整体采用七辐条对称布局，每根辐条做了变截面处理，靠近轮毂中心安装座的位置截面更厚，向轮缘延伸的过程中逐步收窄，这种设计既可以把中心轴传递的驱动力均匀分散到整个轮圈，也能在轮圈受到地面冲击时，通过辐条的微小形变吸收部分冲击力，避免应力集中在单根辐条与中心座的连接位置。中心安装区域设计了带定位凸台的轴孔，适配常规模型车的六角接合器，周边均匀分布的六个安装凸台预留了轮胎压圈的固定孔位，装配时可以通过螺丝将外侧压圈与轮毂主体锁紧，把轮胎胎唇牢牢压在轮圈的密封槽内，避免高速转动时轮胎出现滑脱、偏摆的问题。

　　轮缘部分做了双层台阶结构，内层台阶用于定位轮胎的内圈，外层的挡边可以限制轮胎在侧向受力时的位移，过弯时车轮承受侧向载荷的过程中，胎壁不会从轮圈上侧向脱出。安装边界方面，这款轮毂的中心轴孔直径适配4mm标准模型车轴，六角接合器位为12mm标准规格，轮圈整体外径为72mm，安装孔位的节圆直径为58mm，装配后整体轮组的轴向宽度控制在26mm，不会与常见的1:10遥控车转向杯、悬挂摆臂产生运动干涉。辐条之间的镂空区域除了减重作用外，还能在车轮转动时形成导流通道，为轮毂内侧的刹车组件（如果模型带有仿真刹车结构）或者驱动电机端盖带来一定的散热气流，长时间连续行驶时可以降低动力系统的积热。在细节处理上，所有辐条与中心座、轮圈的连接位置都做了R2左右的圆角过渡，避免直角位置的应力集中，同时也减少了注塑生产时的缩痕风险，如果采用尼龙或者玻纤增强尼龙材料注塑生产，这个圆角参数可以大幅提升零件的抗冲击寿命，即使在低温环境下行驶，遇到小石子撞击、路面颠簸也不容易出现脆裂。轮圈的外圆做了0.2mm的同轴度公差控制，装配轮胎后可以保证轮组的动平衡表现，高速转动时不会出现明显的抖动，避免抖动传导到舵机影响转向精度，也能减少行驶过程中的不必要震动，提升整车的行驶稳定性。

　　不同于仿真款的多辐条轮毂，这款七辐结构在保证外观辨识度的同时，没有做过多的细碎造型，一方面减少了生产时的模具复杂度，降低零件的制造成本，另一方面也避免了细小结构在碰撞中容易断裂的问题，更适合偏向性能取向的遥控模型车使用。在实际装配测试中，这款轮毂搭配常规的软质越野胎皮，可以在砂石路面、塑胶跑道、平整水泥路面等多种路况下稳定工作，连续2小时的高速跑圈测试后，辐条没有出现形变，安装位也没有出现松旷的问题，完全满足日常娱乐、业余模型竞赛的使用需求。对于结构设计从业者来说，这类小尺寸承载轮的设计核心是平衡重量、强度、安装兼容性三个核心要素，不能单纯追求外观造型而忽略实际受力路径，也不能为了强度盲目增加壁厚导致重量超标，每一处截面变化、圆角参数都需要结合实际受力工况做调整，才能做出既好用又有外观辨识度的零件。
